В сегодняшнем посте я хочу рассказать об устройстве оборонительного сооружения (форта) линии Мажино — основы знаменитой французской оборонительной линии. Именно форты должны были по замыслу создателей стать той неприступной стеной, призванной сдержать наступление армии противника на то время, пока к границе не подтянется французская армия. Располагались форты вдоль французской границы возле стратегически важных дорог или населенных пунктов на расстоянии пары десятков километров друг от друга. Пространство между ними прикрывали ДОТы, а также противотанковые и противопехотные заграждения. Форты делились на два типа: малые форты (Petit Ouvrage) и большие форты (Gros Ouvrage). Теме больших фортов в будущем будет посвящена обширная серия постов, а сегодня я начинаю знакомить читателя с устройством малого форта линии Мажино на примере форта  Petit Ouvrage de Rohrbach (далее просто PO Rohrbach).

PO Rohrbach идеально подходит для иллюстрации устройства малого форта по причине своей прекрасной сохранности. Форт отреставрирован полностью до своего оригинального довоенного состояния и все его механизмы, узлы и орудия полностью работоспособны. Рассказ будет состоять из двух частей, так как одним постом можно дать лишь очень беглое представление об этом фортификационном сооружении. К тому же в будущем при написании последующих постов я буду часто ссылаться на этот пост, чтобы не повторяться.

На сегодняшний день форт поддерживается группой энтузиастов военной истории и ежегодно открыт для посетителей в определенные дни недели. Побродить по подземельям форта можно лишь с экскурсоводом, как практически во всех музейных фортах линии Мажино. Это, конечно, минус, но экскурсовод очень понимающе реагирует на отставание человека с фотоаппаратом от группы, так что сделать фотографии без людей в кадре никто не мешает.

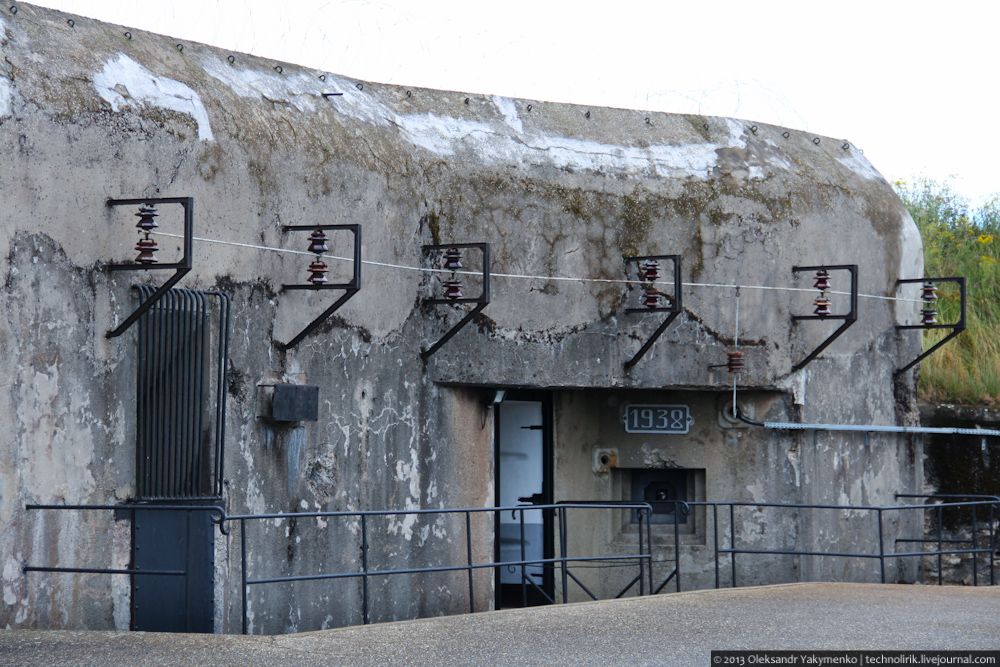

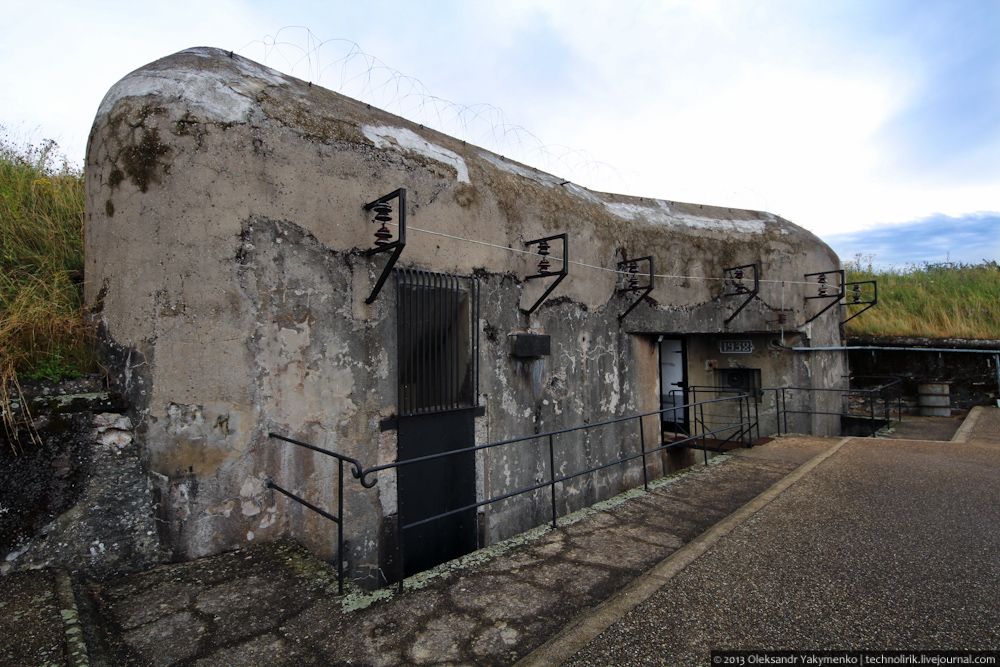

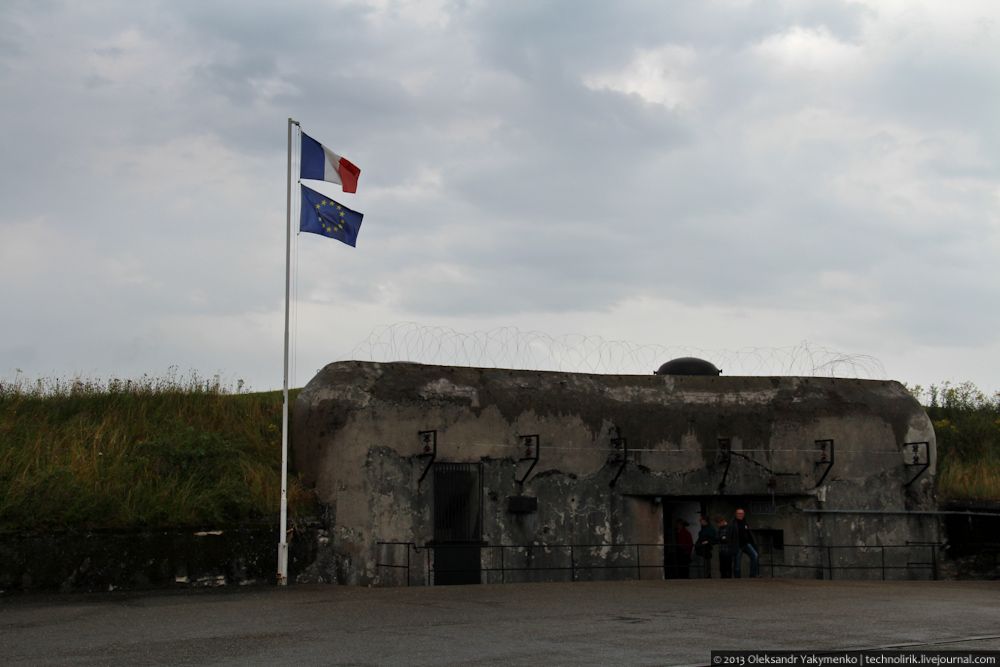

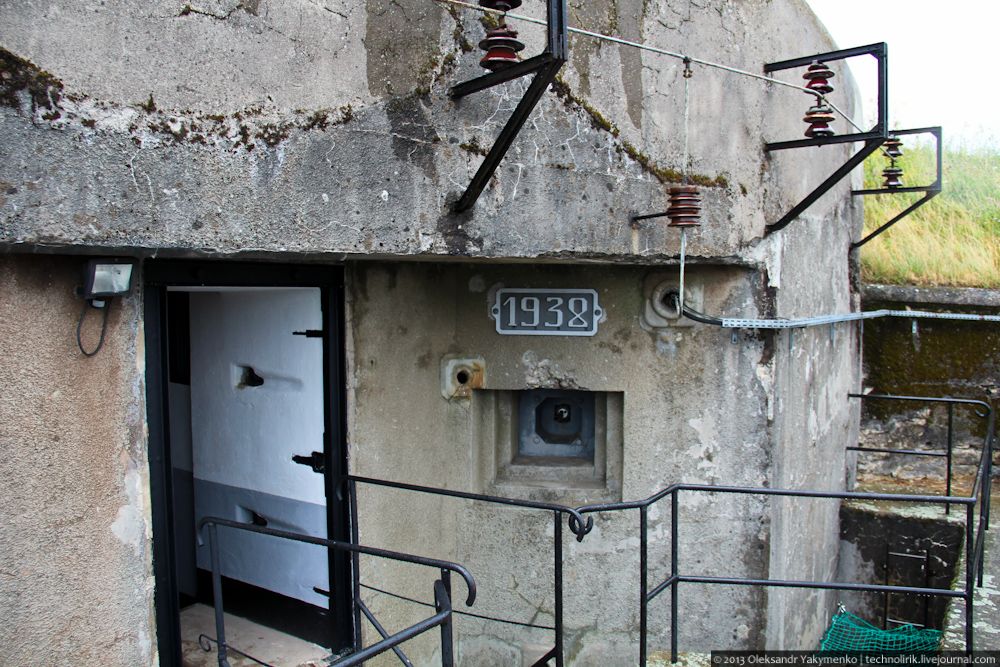

01. Вход внутрь форта осуществляется через боевой блок №2, который изображен на фото. Экскурсии проводятся на немецком и французском языках, каждая группа со своим гидом соответственно. Длительность экскурсии составляет более двух часов.

02. Перед тем, как перейти к описанию внутреннего устройства форта вначале традиционно немного истории. Форт Rohrbach является фортом второго поколения, его сооружение началось в 1934 году и закончилось в 1938. Для сооружения форта потребовалось 6000 кубометров бетона и 500 тонн стали. Изначально на этом месте планировалось построить большой форт, состоящий из 13 боевых блоков, но в дальнейшем в связи с кризисом и нехваткой денег эти планы были сильно сокращены и в итоге на момент завершения строительства  в 1938 году, форт состоял из трех боевых блоков. В таком виде он сохранился и до настоящего времени.

03. Рабочие позируют на фоне строящегося второго блока.


фото: http://www.fortcasso-maginot.com

1 сентября 1939 года Германия нападает на Польшу и 3 сентября Франция объявляет войну Германии, с этого дня проводится мобилизация и форт заполняется солдатами, которые покинут его лишь в июне 1940 года после капитуляции Франции. До 10 мая 1940 года длиться период «странной войны» во время которой обе стороны: Германия и Франция отсиживаются за своими линиями укреплений и масштабных боевых действий не ведется. После прорыва немцами линии Мажино в районе области Saar в этом регионе начинаются боевые действия, но несмотря на мощные атаки немцев при поддержке артиллерии, форт так и не удалось захватить и он так и остался непобежденным. После капитуляции Франции 25 июня 1940 года солдаты форта вынуждены были сдаться на почетных условиях по приказу Высшего французского командования. Спустя несколько дней форт PO Rohrbach был передан немцам а его защитники отправлены в один из лагерей для военнопленных.

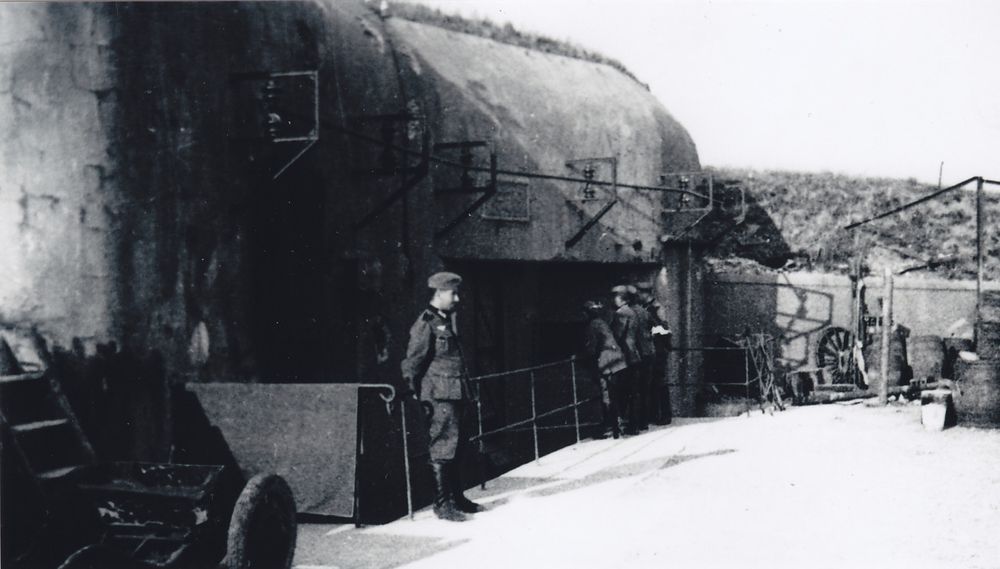

04. Немецкие солдаты возле второго блока в 1940 году.


фото: http://www.fortcasso-maginot.com

05. Второй блок в наше время. Отверстие с решеткой на переднем плане — воздухозаборник вентиляционной системы, железные арматуры с проволокой натянутой между ними — антенны радиосвязи. Рядом со входом амбразура пулемета, который должен был воспрепятствовать подходу противника близко к блоку. Перед стенами блока находится так называемый диамантовый ров, главная цель которого была — принять осколки бетона от стен и крыши в случае бомбардировки форта авиацией. Таким образом избегался завал выхода из форта бетонными обломками. Мостик, перекинутый через диамантовый ров при закрытии форта убирался внутрь. Эта дверь — единственный вход в форт, если не считать штольню запасного выхода.

Немецкая армия не использовала форт ни в 1940 году, ни в борьбе с союзническими войсками в 1944-45 годах. Благодаря этому форт не пострадал и отлично сохранился практически в оригинальном состоянии. В 1951 году многие форты линии Мажино в том числе и форт Rohrbach были модернизированы и приведены в боевую готовность в связи с появлением нового потенциального врага — Варшавского блока. Но после создания французами своего ядерного оружия, оборонительные сооружения линии Мажино окончательно утеряли свою актуальность и в 1970 году форт Rohrbach был выведен из состава армии. В 1987 году активисты из местных жителей при поддержке города Rohrbach-les-Bitche принялись за восстановление форта, a в 1989 году была создана ассоциация «Fort Casso», целью которой было восстановление форта до предвоенного состояния и открытие его для общественности.

06. Американские войска возле второго блока в 1944 году.

фото: http://www.fortcasso-maginot.com

Это все, что касается истории форта. Теперь пару слов об устройстве форта. Все форты линии Мажино имеют одинаковую структуру и состоят из определенного количества боевых блоков (3-4 блока у малых фортов и до двух десятков блоков у самых крупных фортов оборонительной линии), соединенных между собой подземными тоннелями (потернами). Кроме того, под землей располагаются казармы для размещения личного состава, кухня, электростанция, больница, командный пункт, помещения связистов, склады для провизии, топлива и боеприпасов. По сути форт представлял собой небольшой подземный город, способный держать оборону в течении двух месяцев, оставаясь полностью автономным. Глубина залегания подземной части форта Rohrbach 25 метров. Это безопасная глубина, на которую невозможно было пробиться взрывным методом, даже если бомбить в одно и то же место. Дело в том, что самая мощная бомба того времени, когда строилась линия Мажино, оставляла воронку глубиной шесть метров. Вторая бомба, сброшенная в воронку от первой, пробивалась уже не на шесть метров, а гораздо меньше. Таким образом пробиться на 25-метровую глубину при помощи оружия того времени было невозможно.

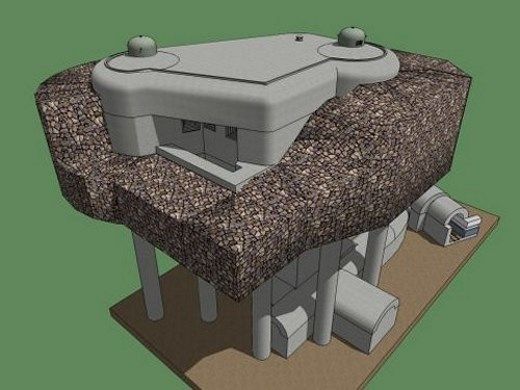

Рисунок внизу хоть и не относится к этому форту, но дает отличное представление о том, как выглядят боевой блок форта линии Мажино и его подземная система.


источник: www.lignemaginot.com

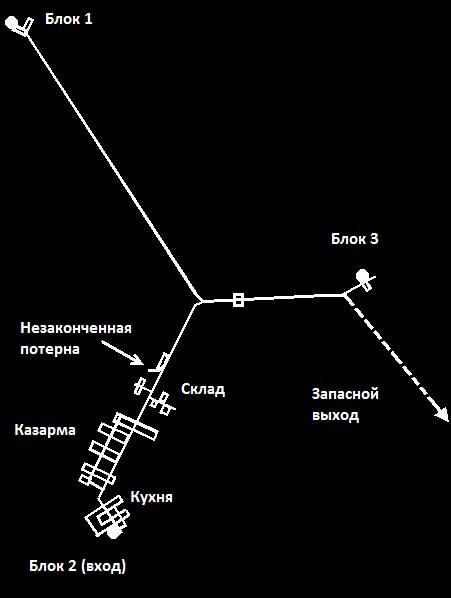

Схема малого форта PO Rohrbach представлена на рисунке ниже. Как видно из схемы, форт состоит из трех боевых блоков, связанных между собой потернами, протяжностью несколько сотен метров. Форт имеет один основной вход, расположенный во втором блоке. Кроме основного имеется также аварийный выход, который находится в конце штольни, берущей свое начало возле третьего блока. Длина этой штольни может быть несколько сотен метров, а может быть и километр или даже более. Вся подземная часть форта (казармы, кухня, склады, электростанция) сконцентрирована возле второго входного блока. Всего же в форте PO Rohrbach служило 182 человека: 6 офицеров и 176 рядовых солдатов.

07. Что ж, давайте теперь зайдем внутрь и посмотрим как же все это выглядит на самом деле.

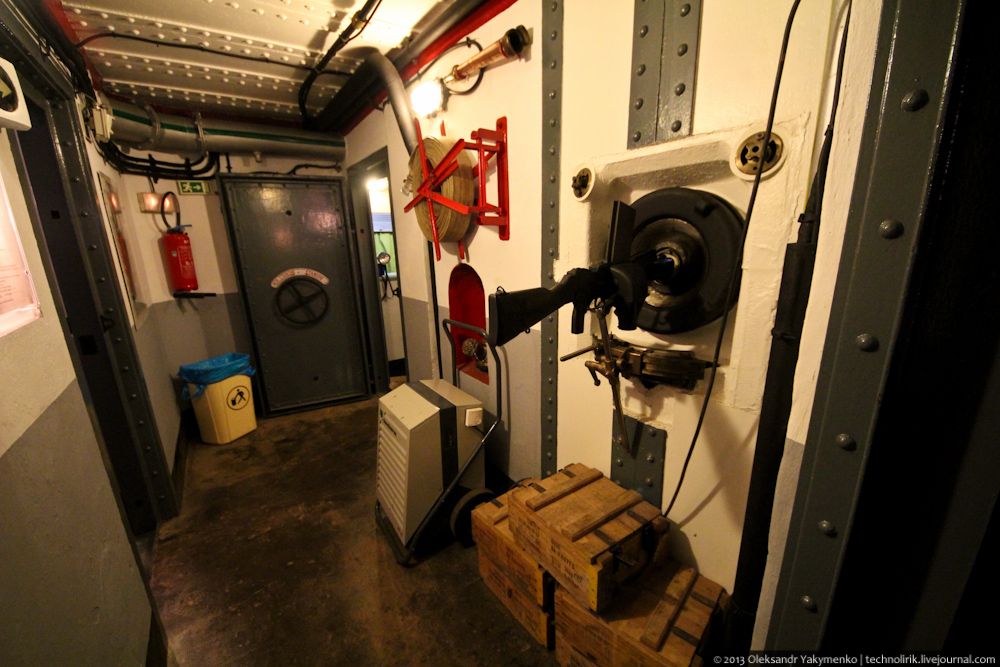

08. Место пулеметчика со встроенным в амбразуру пулеметом МАС 24/29, охраняющим вход в форт. В случае, если входная бронедверь будет взорвана и противник начнет штурм форта, первое, на что он наткнется — дуло пулемета.

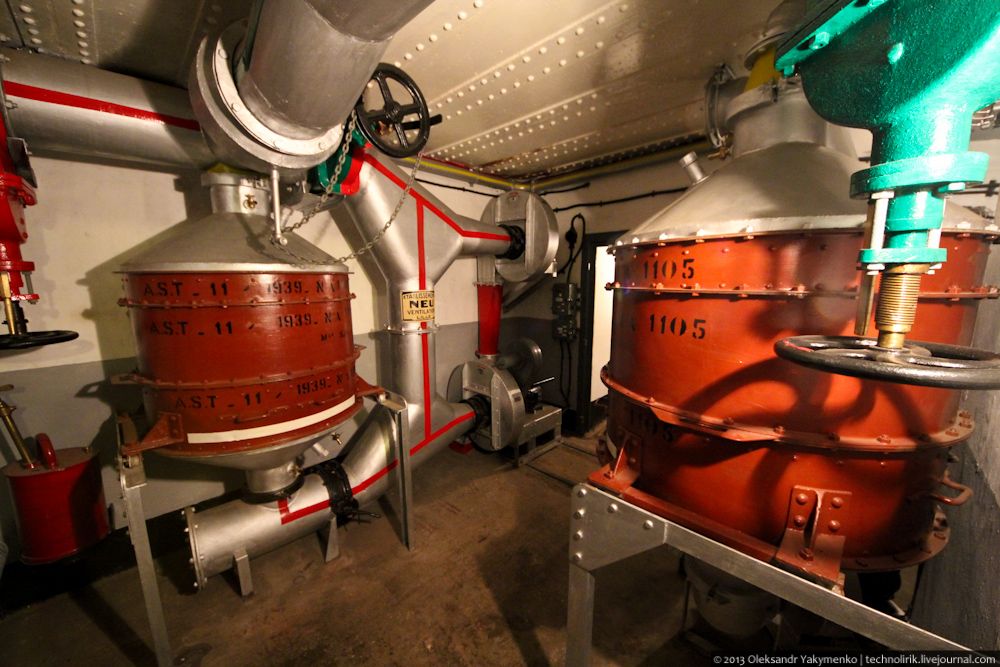

09. В соседней комнате находится фильтро-вентиляционная установка. На фильтрах можно заметить год, когда они были установлены в форт — 1939-й.

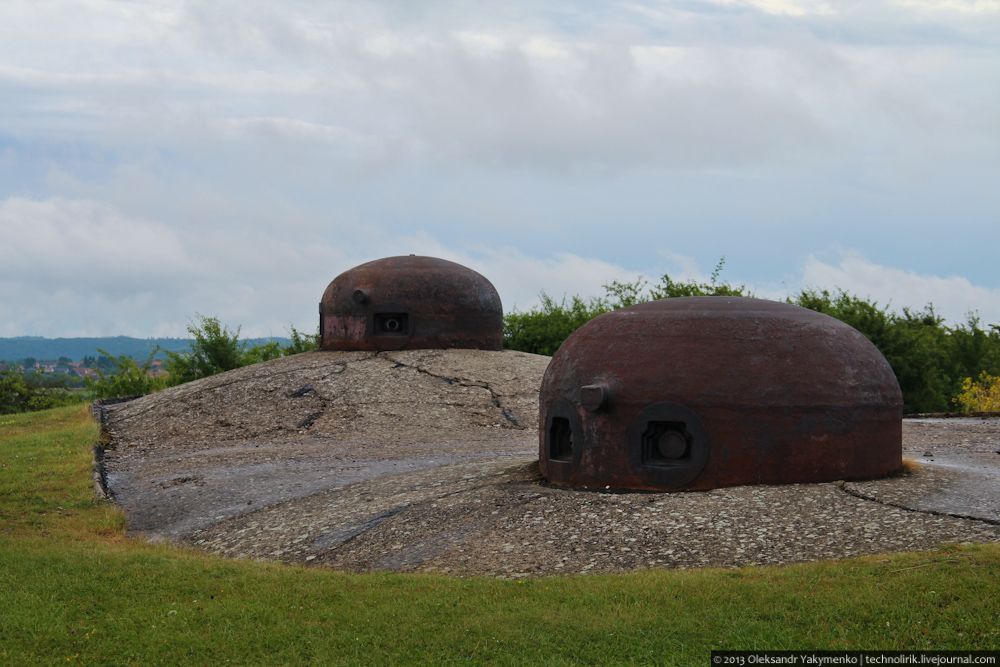

10. Второй блок оборудован двумя бронекуполами: первый GFM-купол, об этом типе куполов я писал в предыдущих постах, посвященных сооружениям линии Мажино. Второй купол типа АМ (Arme Mixte). Так они выглядят снаружи (на переднем плане АМ, на заднем GFM):

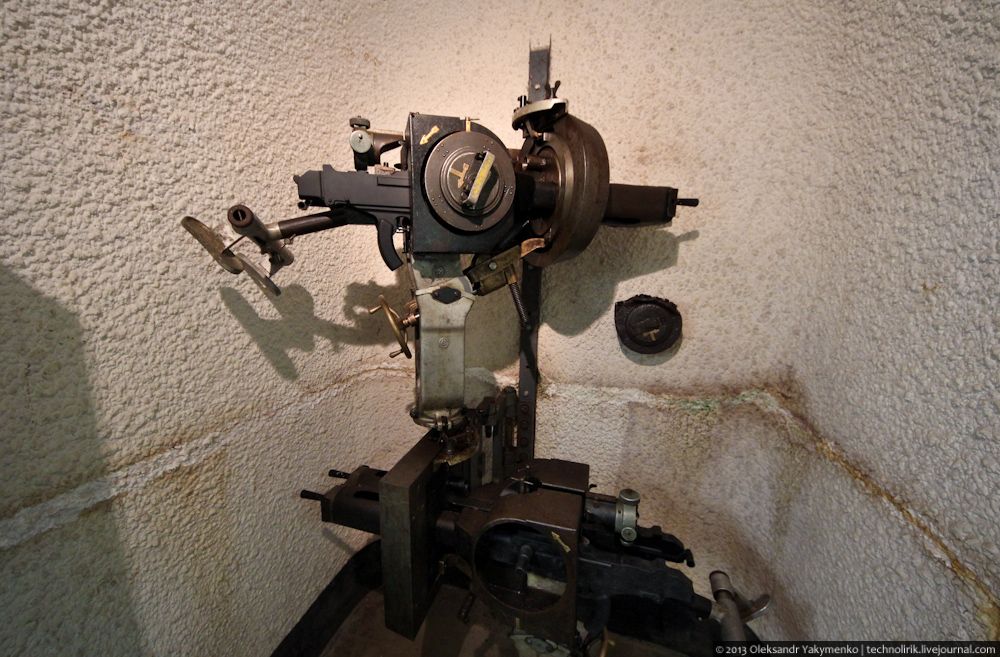

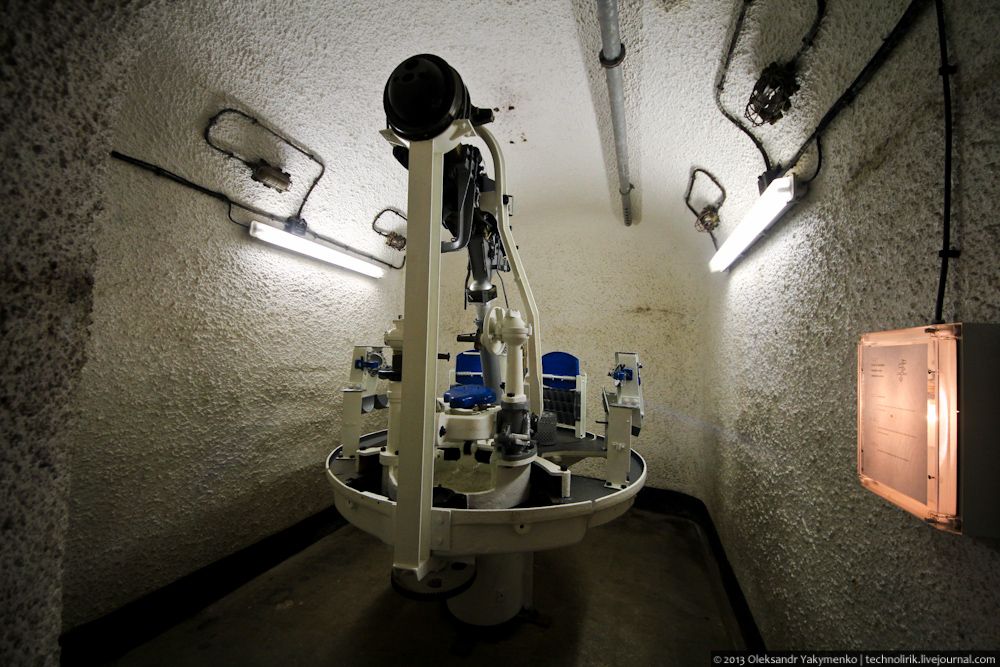

11. Знакомый нам по предыдущим постам наблюдательный бронеколпак типа GFM. Мог оснащаться оптикой для наблюдения, при необходимости в амбразуру встраивался ручной пулемет МАС 24/29 или же 50-мм капонирный миномет. Толщина брони колпака 300 мм, вес бронеколпака GFM составляет 26 тонн.

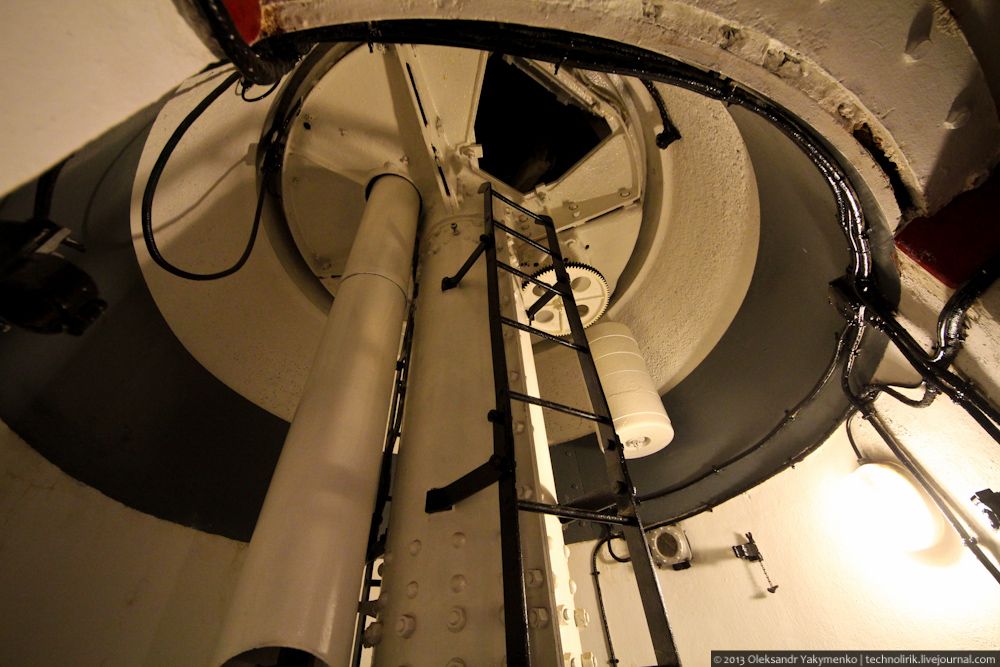

12. А это шахта бронеколпака типа АM. Тут уже аппаратура выглядит повнушительней.

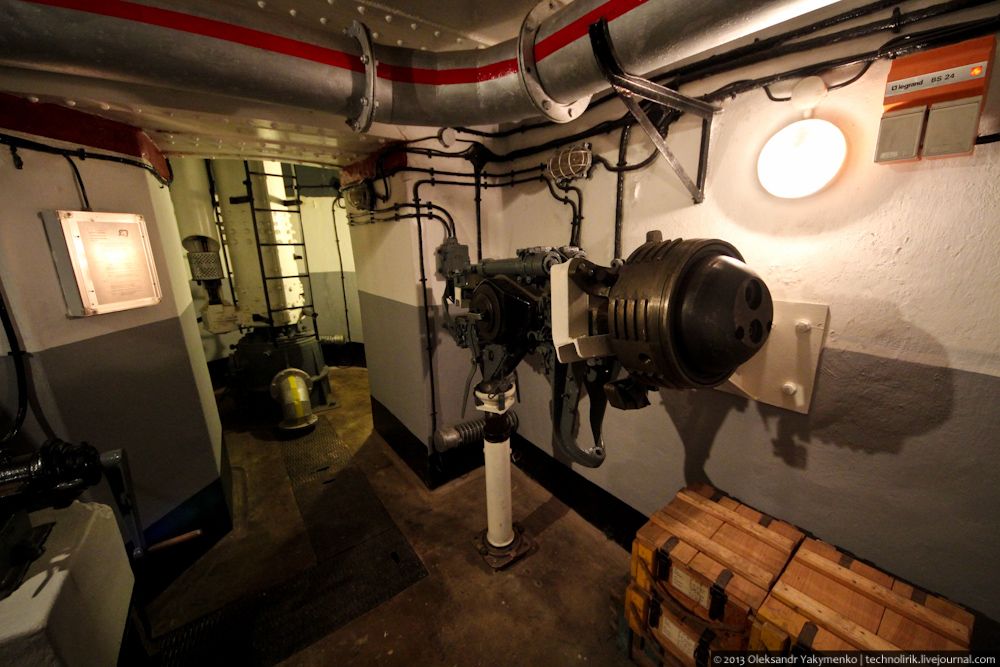

13. Бронеколпак типа АМ оснащался комбинированным оружием, состоящим из пулемета и 25-мм противотанковой пушки. Это самый внушительный тип бронеколпаков, применяемых на объектах линии Мажино. Вес бронеколпака достигал до 50 тонн.

14. Комбинированное оружие из этого бронеколпака экспонируется для наглядности рядом.

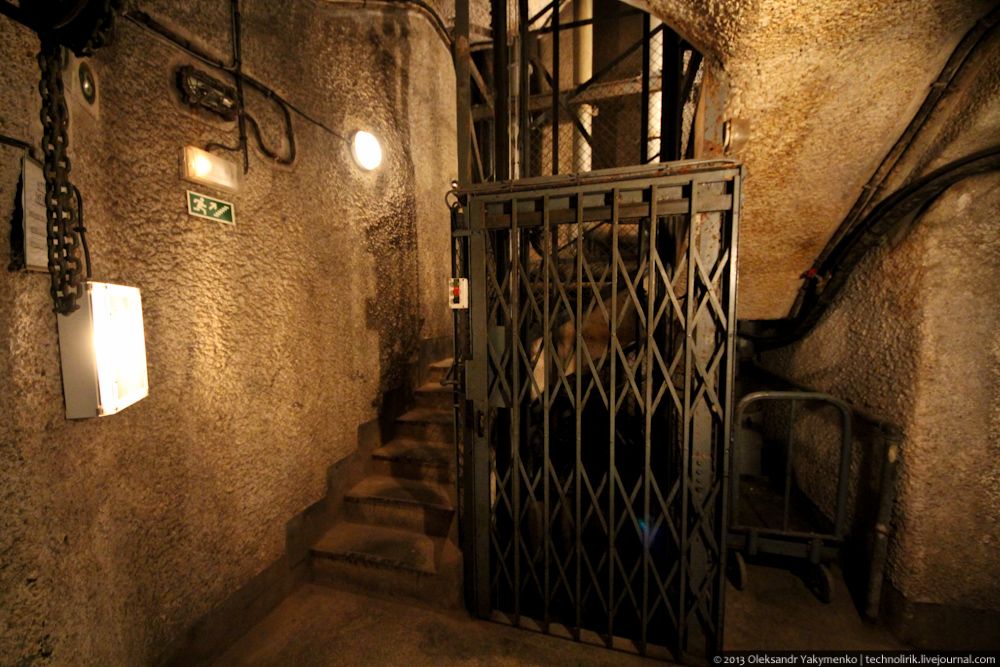

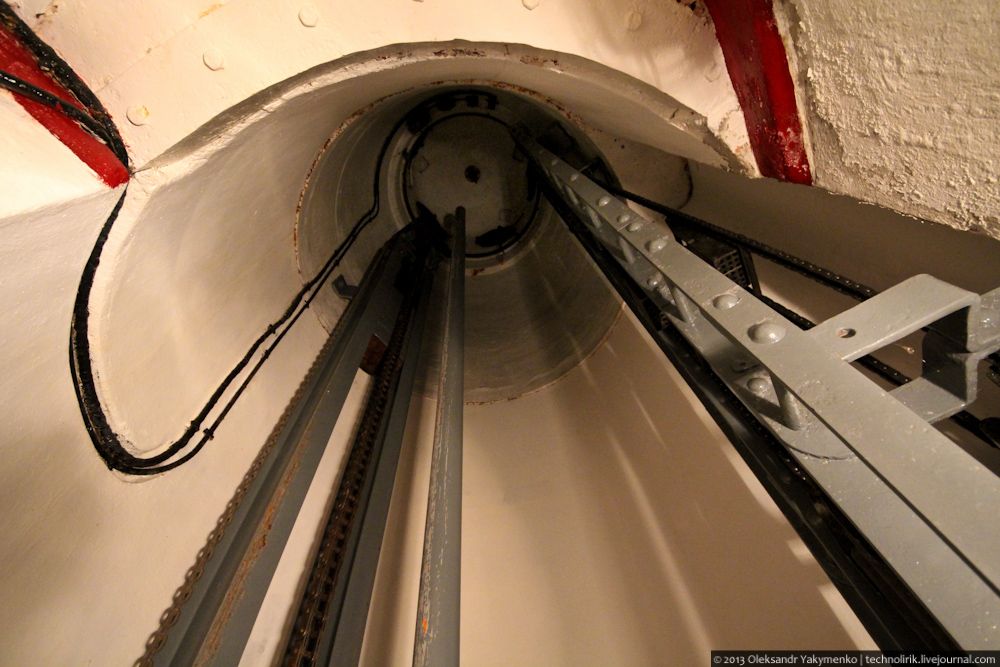

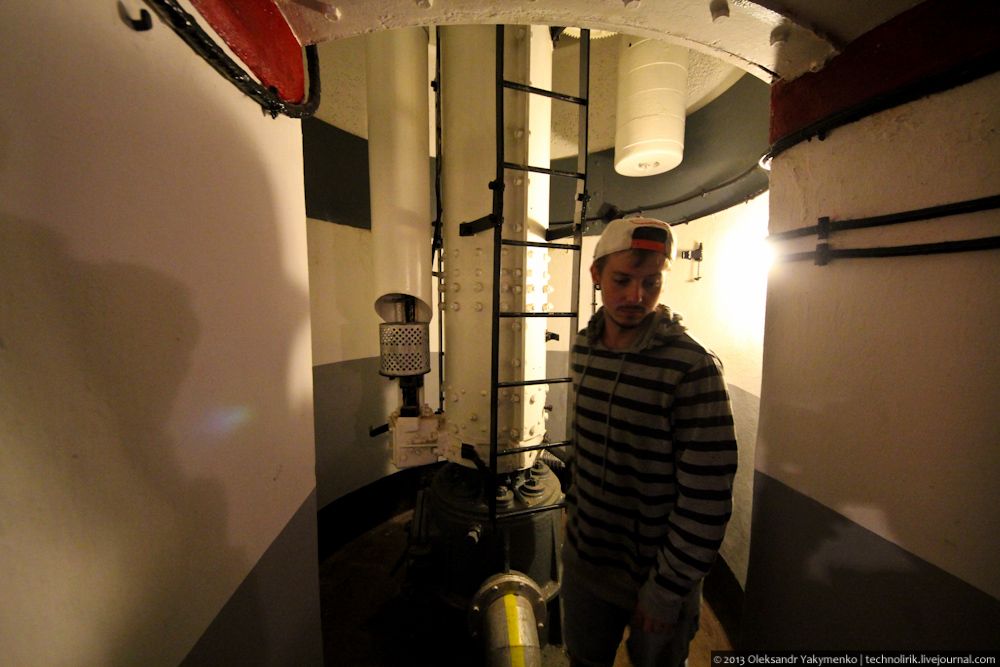

15. За очередной бронедверью находится шахта лифта и огибающая ее спиралью лестница вниз. Лифтом имели право пользоваться лишь офицеры или прочие высокопоставленные посетители форта, солдаты ходили пешком. Помимо офицеров на лифте транспортировали продукты и боеприпасы на нижний уровень. Это единственный лифт форта. Кабина лифта вмещала восьмерых человек или тонну груза и была снабжена стопором, в случае разрыва несущего троса.

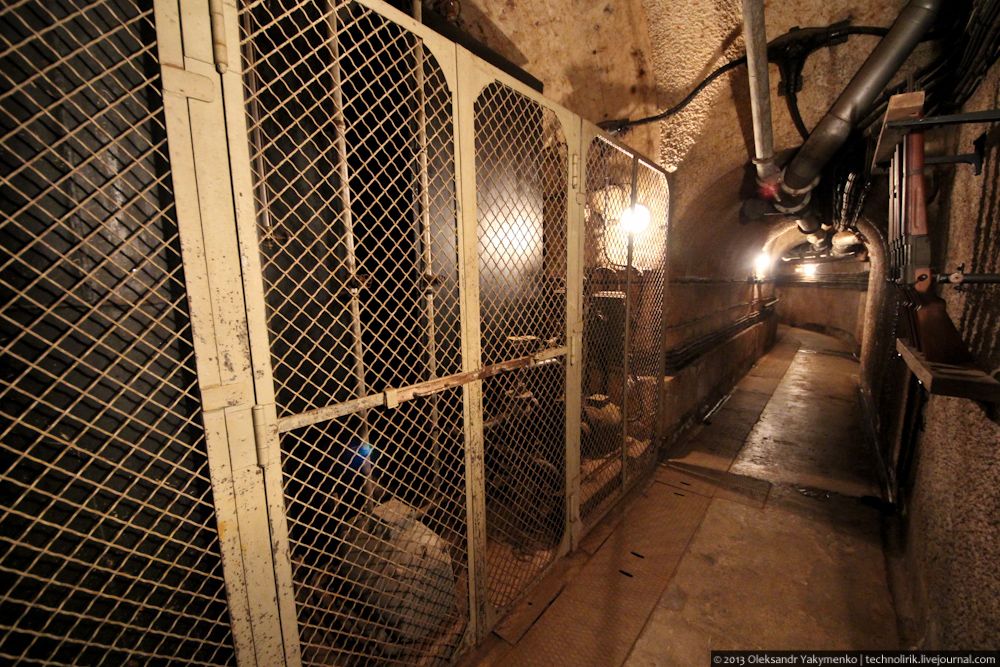

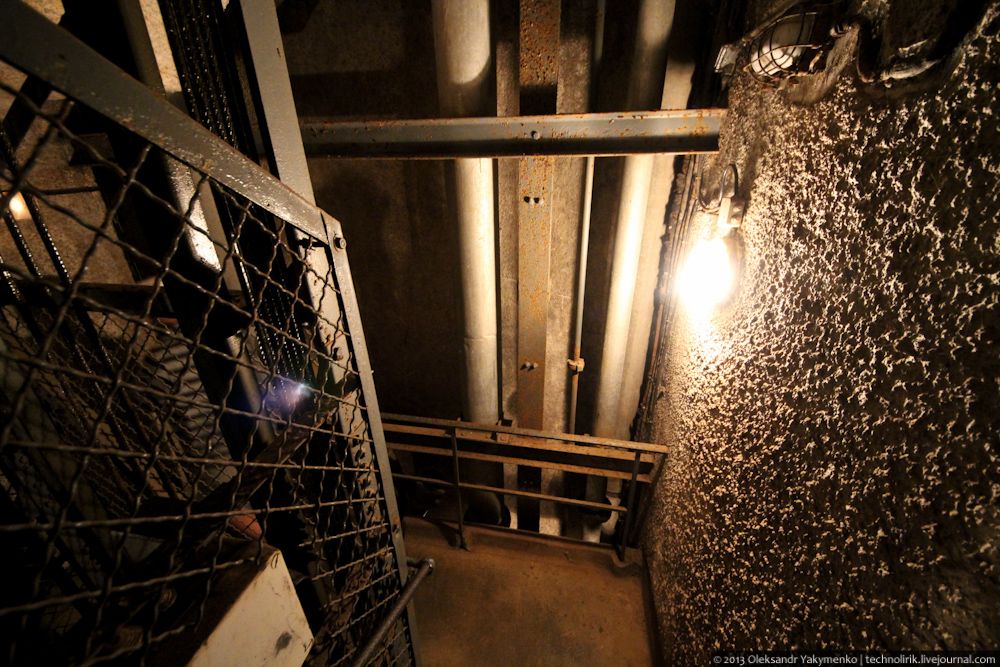

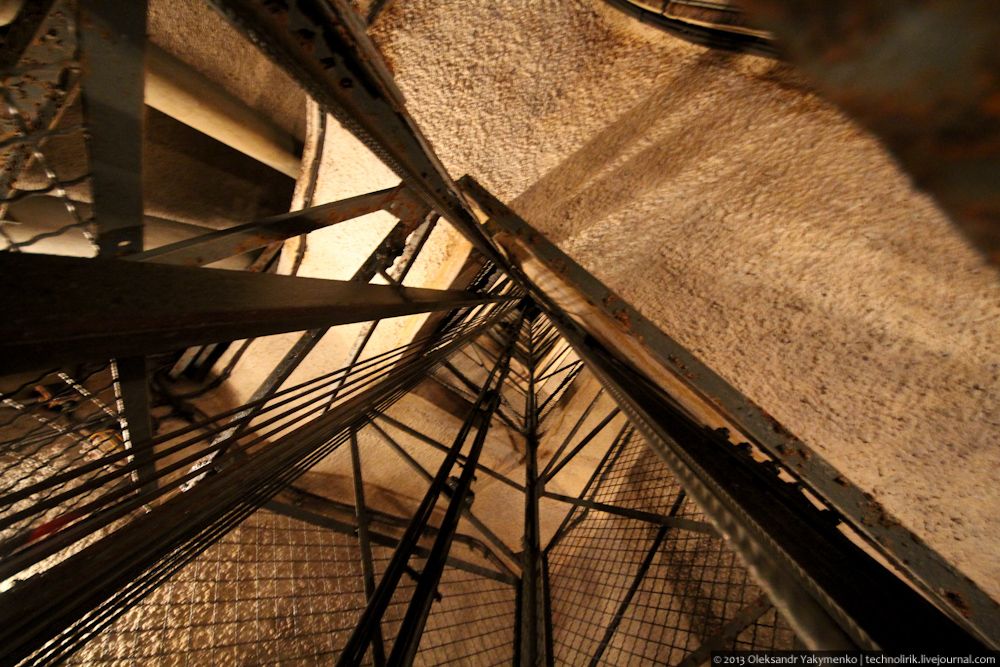

16. Спускаемся под землю по лестнице, огибающей огражденную решеткой шахту лифта. Под землю ведут 145 ступеней.

17. Подземный уровень форта PO Rohrbach залегает на глубине 25 метров в известняковом грунте — это примерно, как высота девятиэтажного дома.

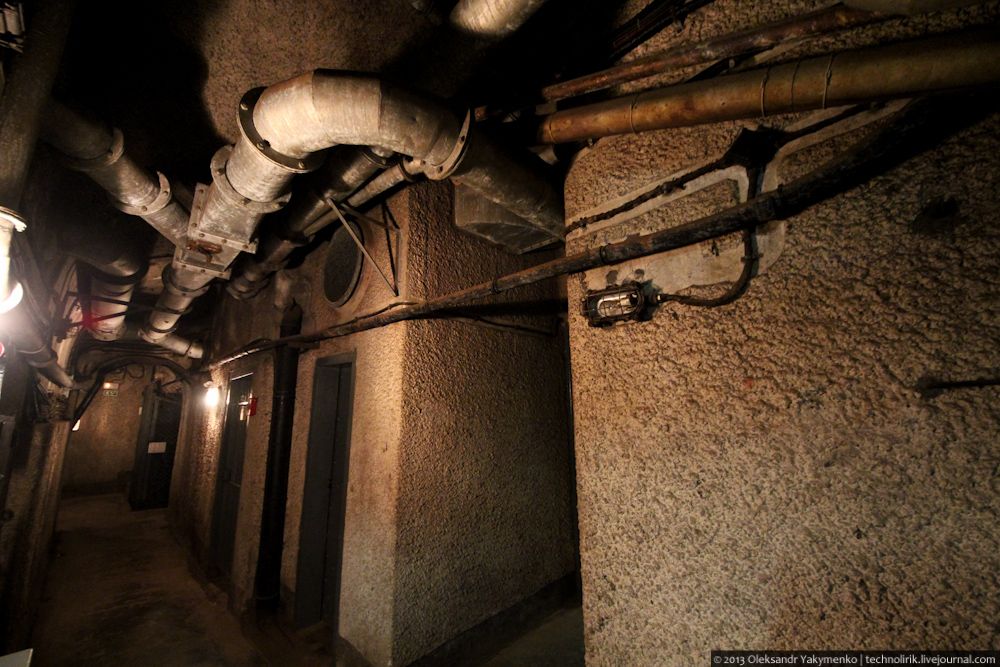

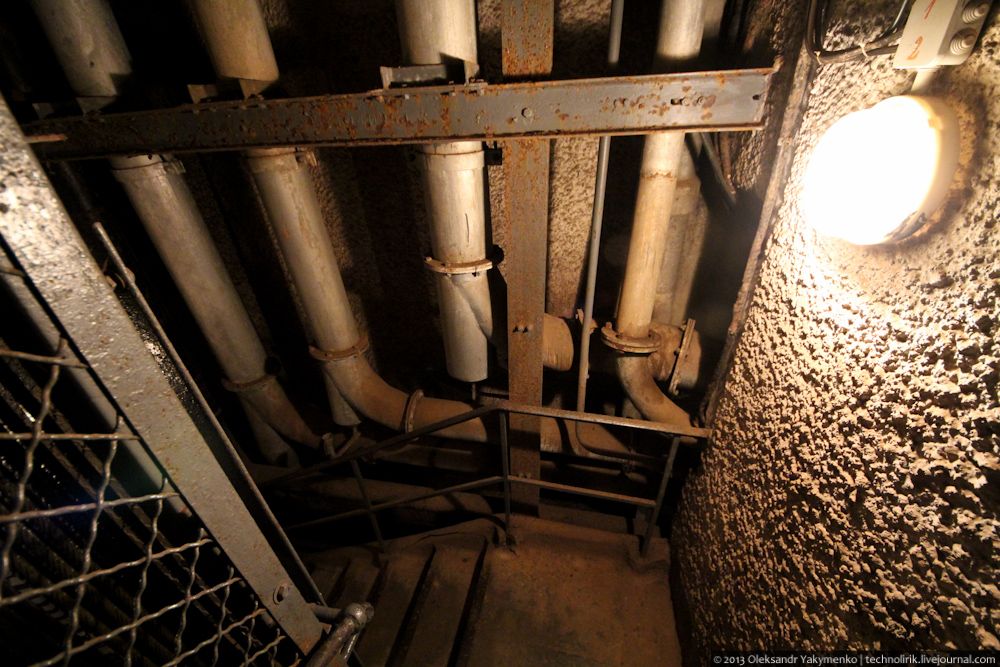

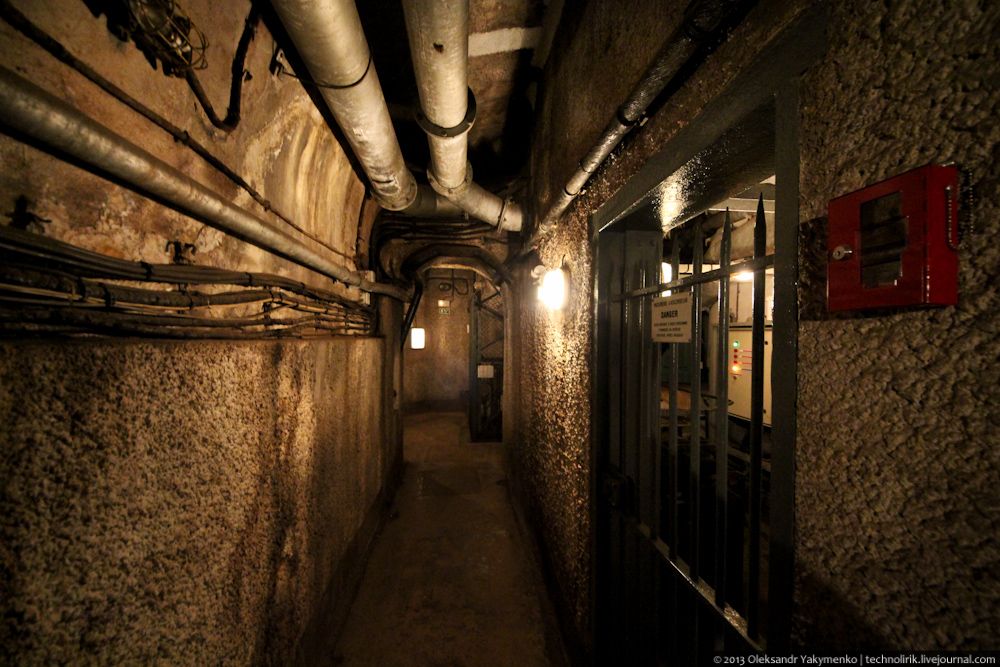

18. Многочисленные коммуникации между подземной частью форта и поверхностью.

19. Вот мы и достигли глубины 25 метров, с этого места и начинается мое знакомство с увлекательным подземным миром.

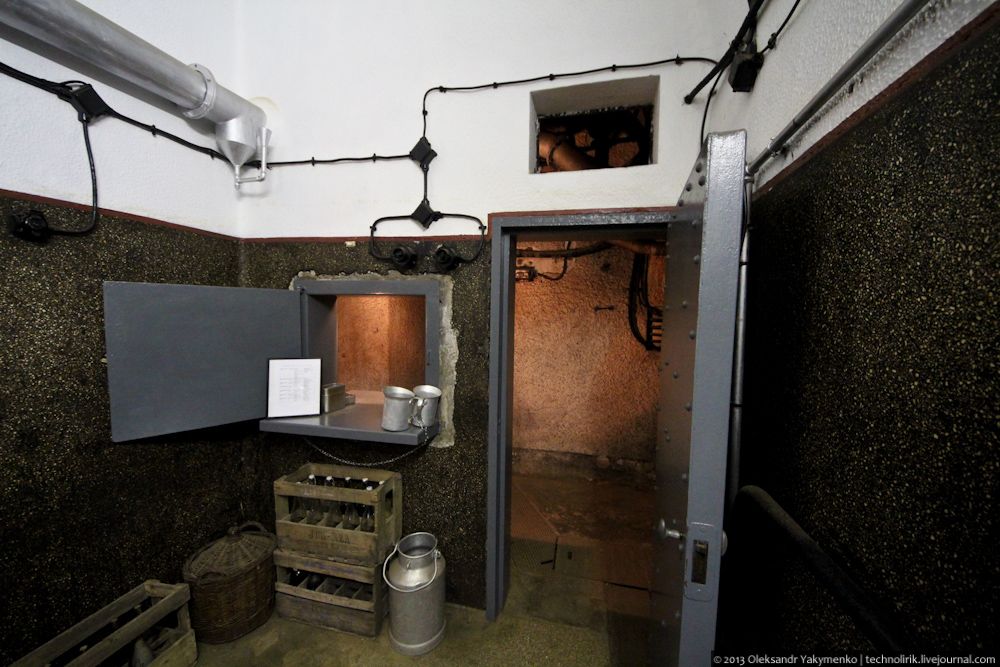

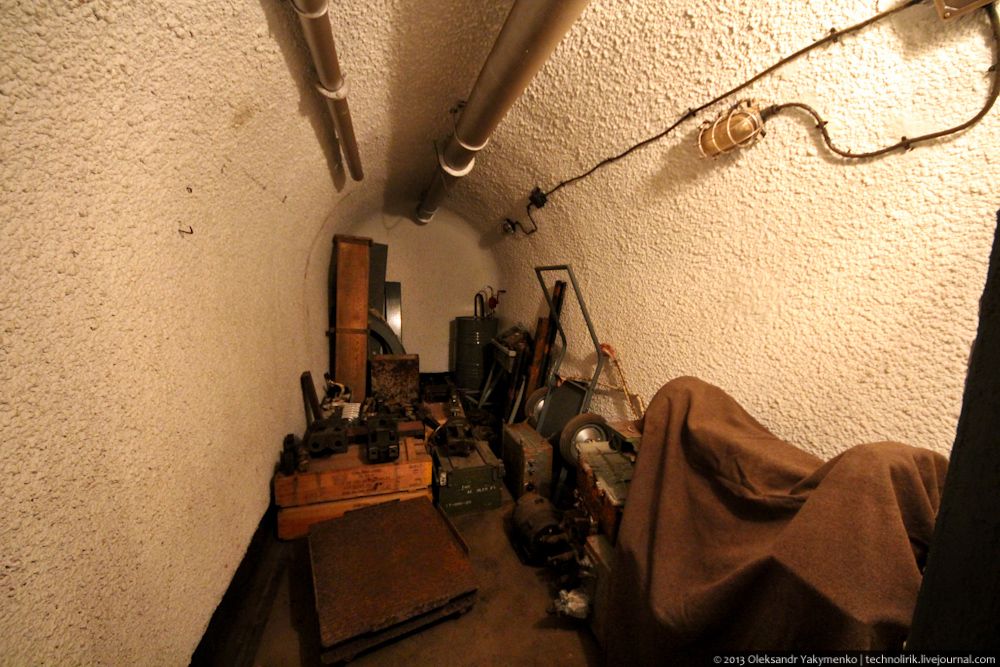

20. Сразу напротив лифта находится маленькая кладовая с различной хозяйственной мелочевкой. Это помещение служило в качестве промежуточного склада, куда можно было быстро разгрузить лифт и отправить его за новой партией груза. Во время военных действий помещение выполняло также роль морга. Но за всю историю форта тут погиб всего один солдат, патрулирующий территорию вокруг форта и наткнувшийся на немецкий разведотряд.

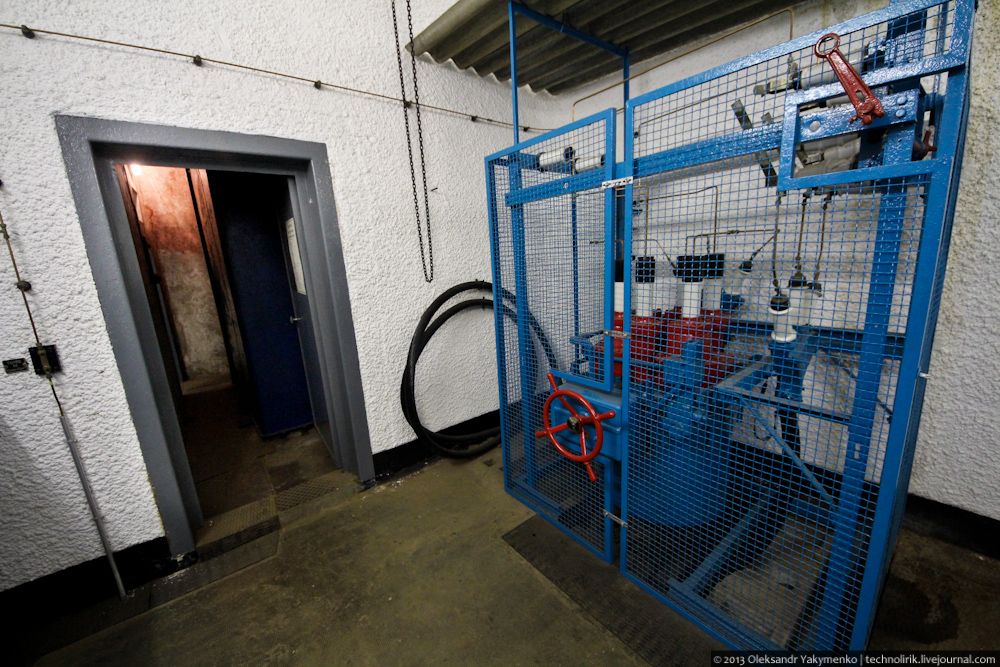

21. Чтобы получить кадры без людей, я шел в самом конце экскурсии, поэтому часть фотографий получилась с оглядкой назад. За дверью на фото находится подъемный механизм лифта.

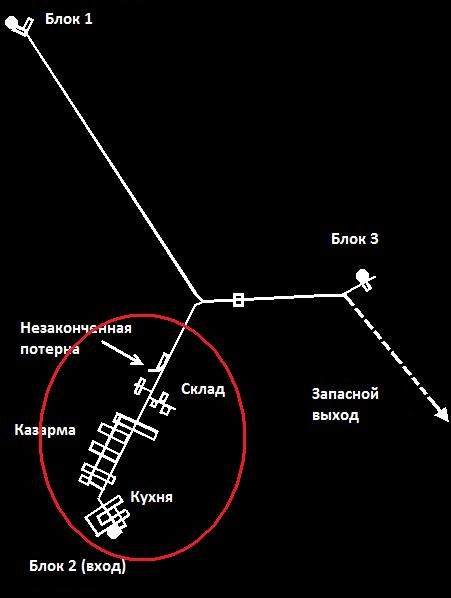

Вернемся еще раз к схеме форта. Красным овалом я обвел ту часть форта, которую я покажу в этом посте. Сразу же рядом с лестницей и лифтом находится кухня, напротив нее энергетический центр, включающий в себя трансформаторы для преобразование высоковольтного тока, получаемого извне по силовому кабелю, а также автономную электростанцию состоящую из двух дизель-генераторов. Далее идут казармы солдат и комнаты офицеров, лазарет, командный центр и складская часть форта, в которой расположен небольшой музей с различным оружием и техникой форта. На схеме виден также аппендикс незаконченной потерны, которая должна была вести в еще один боевой блок, но в связи с урезанием финансирования этот блок так и не был построен, а потерна была забутована еще до войны.

А теперь осмотрим всю подземную часть форта в перечисленной последовательности.

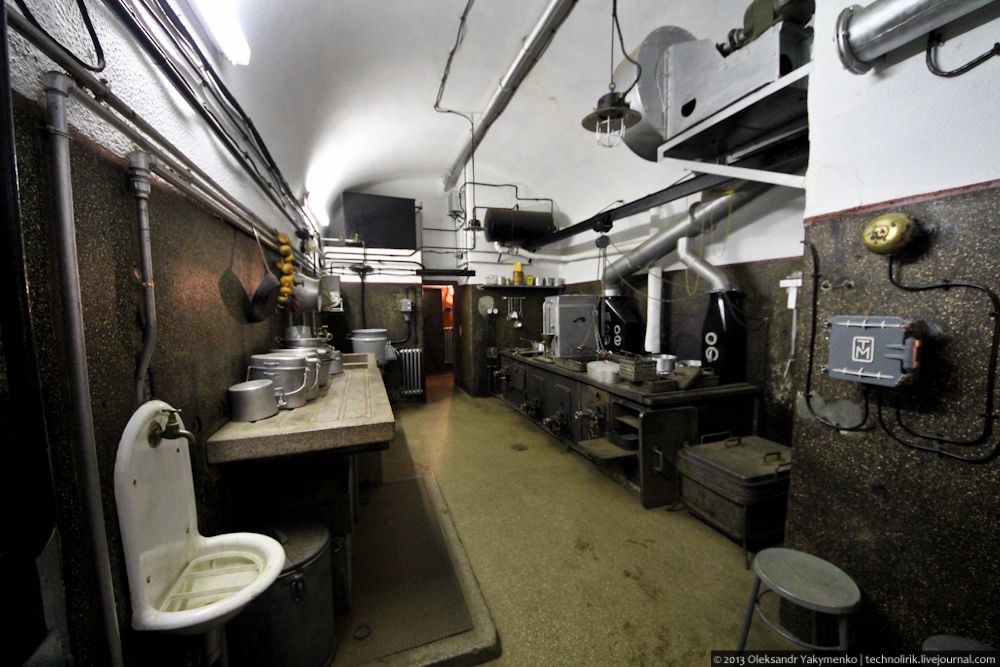

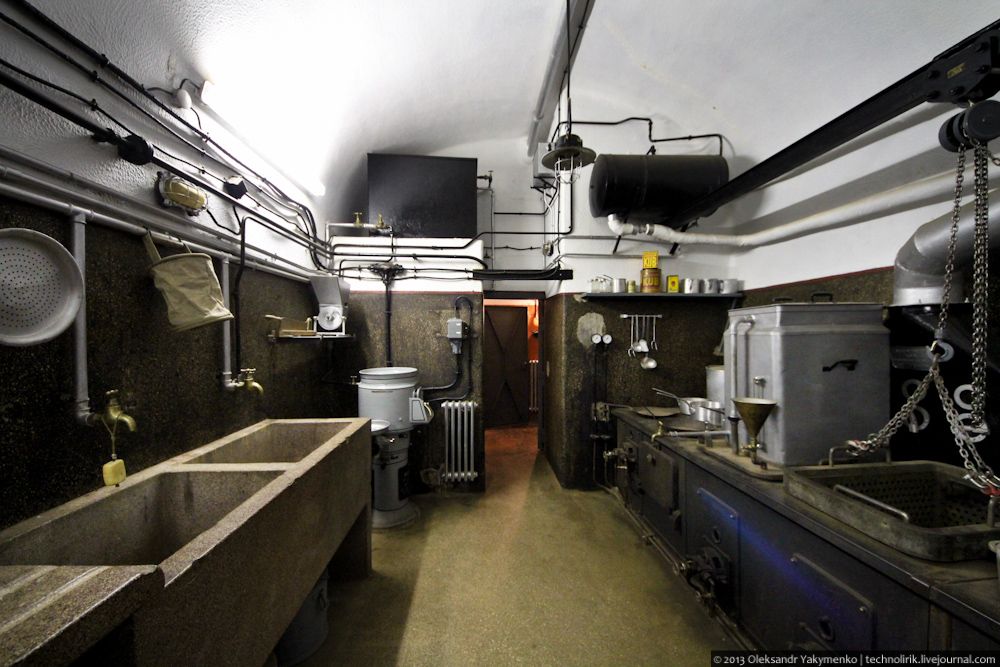

22. Ближайшее помещение к лифтовой шахте — кухня. Там где на фотографии видны люди — это выход, откуда мы начали подземную прогулку. То есть фото сделано спиной к потерне, ведущей дальше внутрь форта.

23. Жить месяцами в замкнутом пространстве бункера психологически очень непросто. Поэтому для сохранения боевого духа и бодрости личного состава питанию солдат отводилась особенная роль. В бункерах линии Мажино кормили намного лучше, чем на поверхности. В бункера привлекались лучшие повара и кухня была оборудована по последнему слову техники того времени. Многое из кухонного оборудования, установленного в фортах линии Мажино, появилось в обычных квартирах лишь спустя десятилетия.

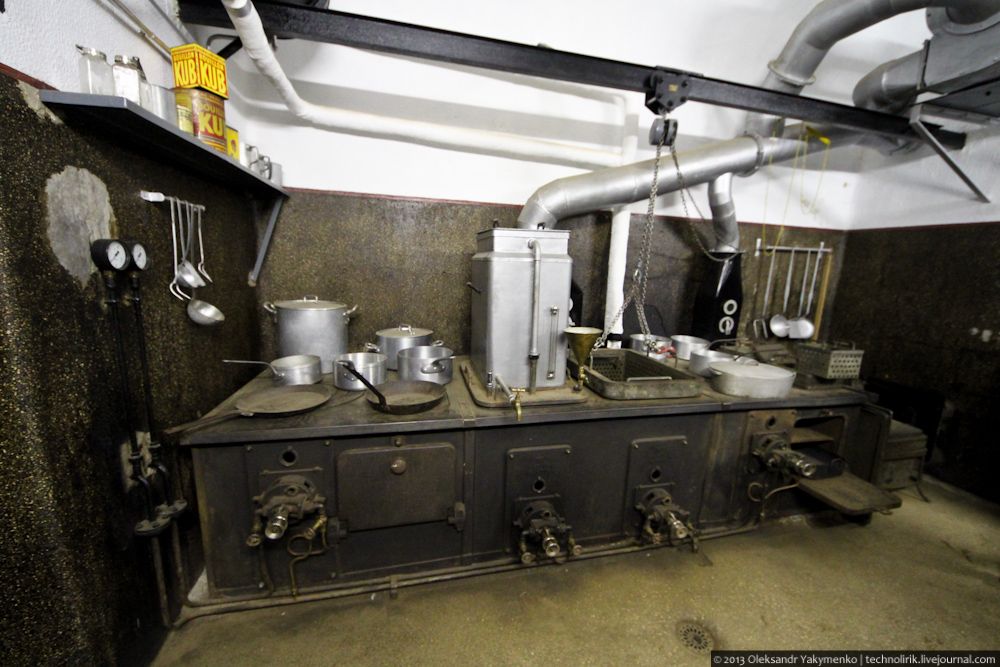

24. Полностью все оборудование на кухне, включая печи было электрическим. Большой серебристый ящик в правой части фотографии — кофеварка.

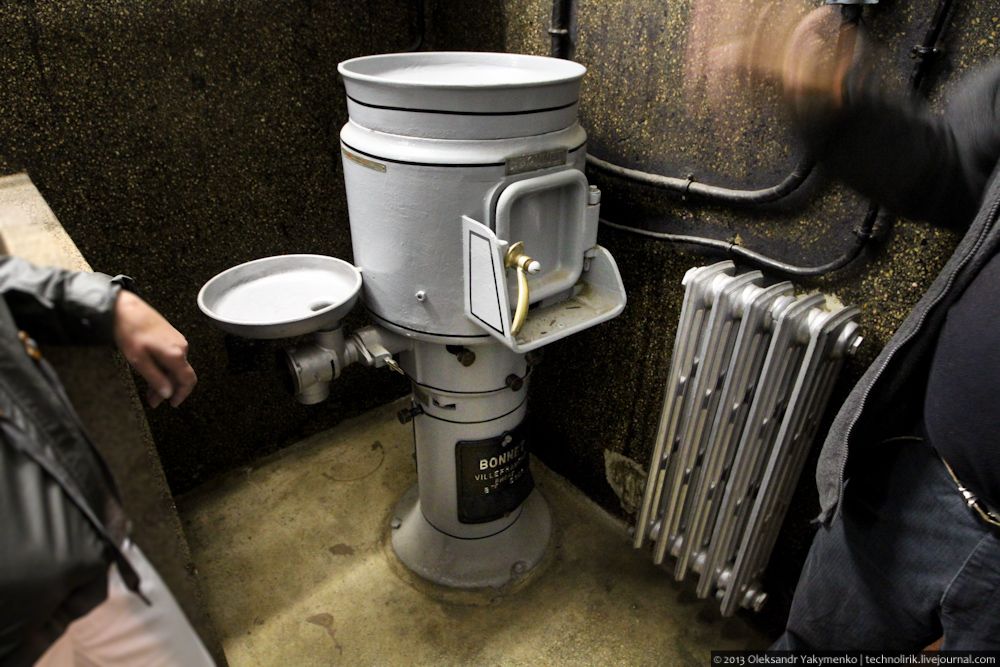

25. А этот удивительный девайс чистил картошку. Таким образом солдаты освобождались от наряда по чистке картошки. Все в этом форте было призвано максимально облегчить жизнь под землей.

26. Такой вот кухонный хайтек середины 30-х.

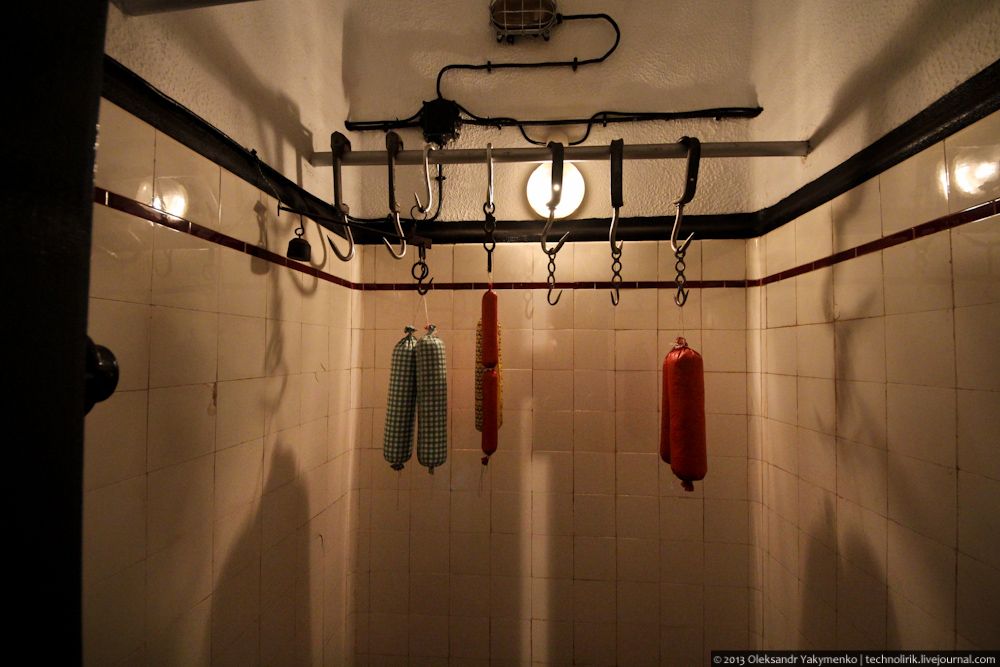

27. За кухней находятся несколько каморок, в одной из них крюки для мясных тушек.

28. В другой аппаратура, предназначение которой установить не удалось. Возможно какая-то холодильная установка.

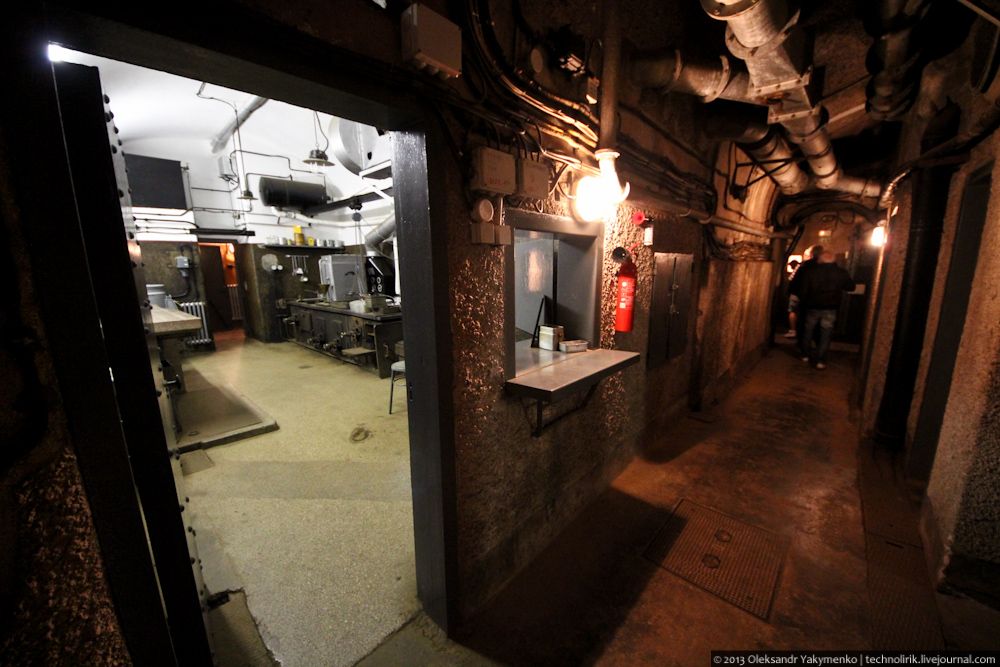

29. Окошко для выдачи солдатам еды.

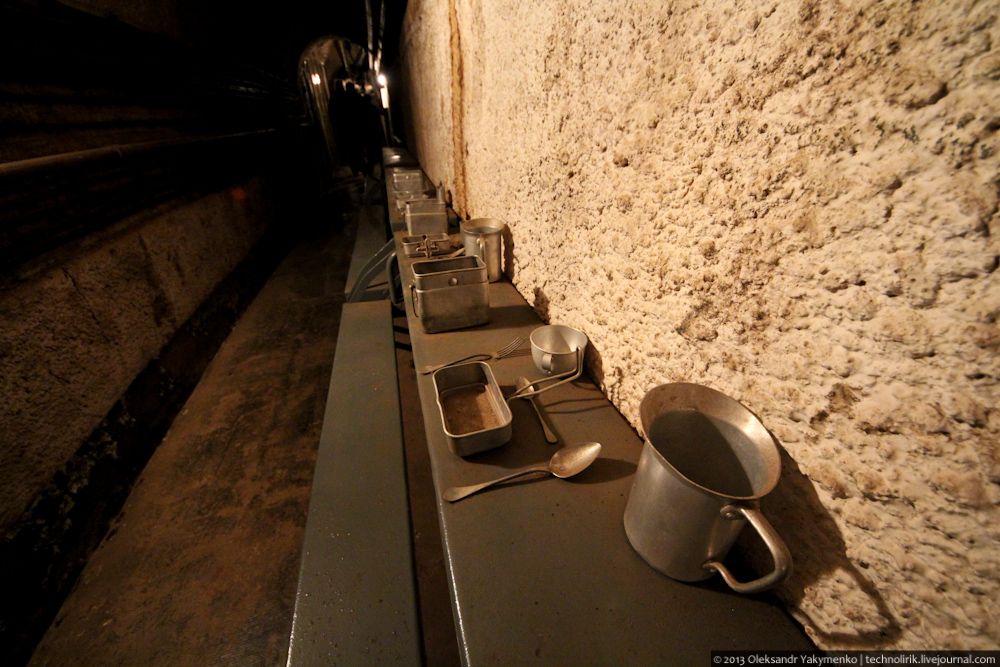

30. Характерной особенностью фортов линии Мажино было отсутствие столовых. Каждый солдат получал свою еду и ел ее либо на своей кровати, либо за такими вот столиками, выставленными прямо в потернах форта. На фото внизу столики расположены прямо рядом с кухней.

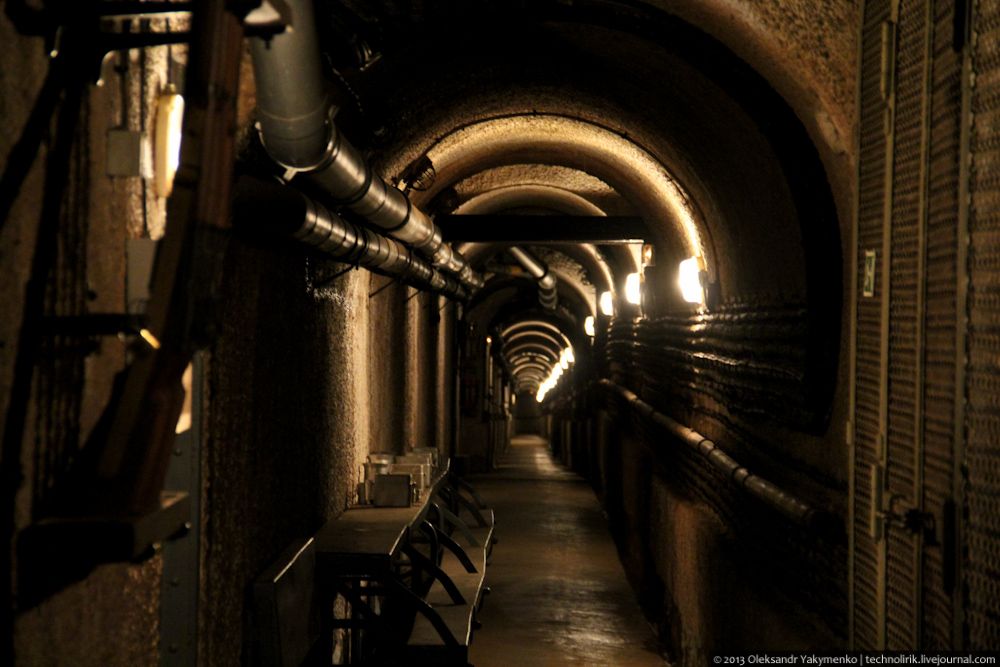

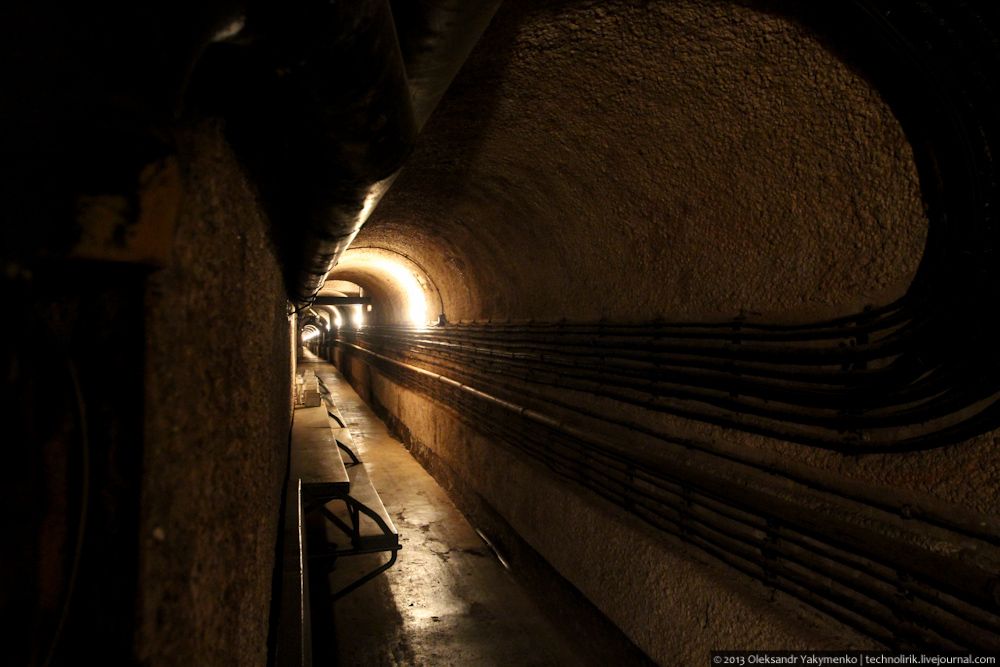

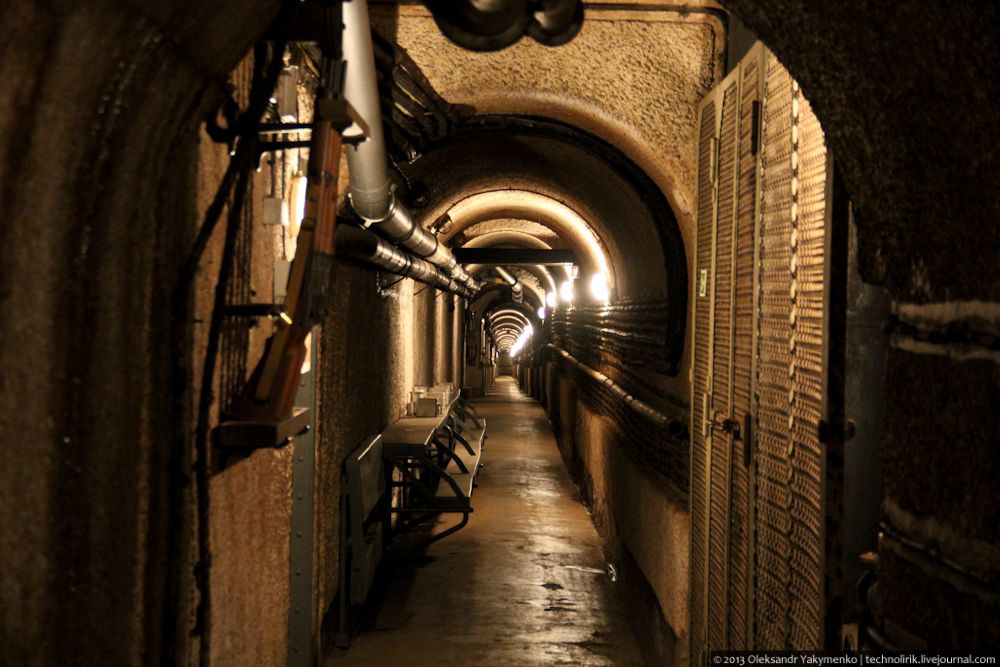

31. А это потерна, уходящая к двум другим боевым блокам. Тут мы тоже видим столики с лавочками вдоль подземного хода.

32. Сразу напротив кухни находится электростанция с резервными дизель-генераторами. Заглянем туда.

33. Тут повсюду стильный дизель-панк. Дверь в центре кадра ведет в комнату с огромными топливными резервуарами.

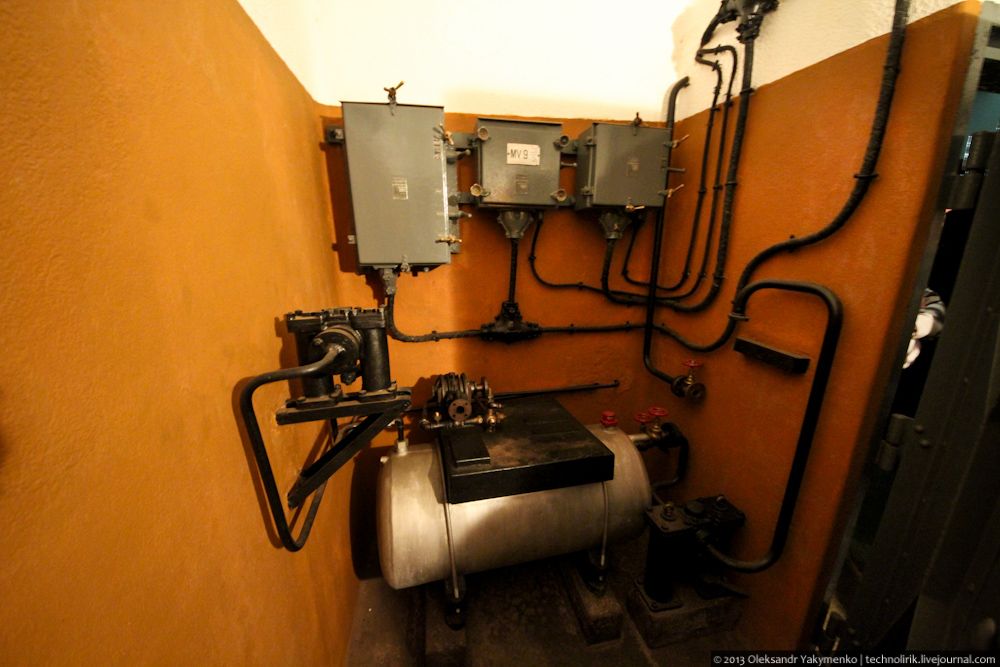

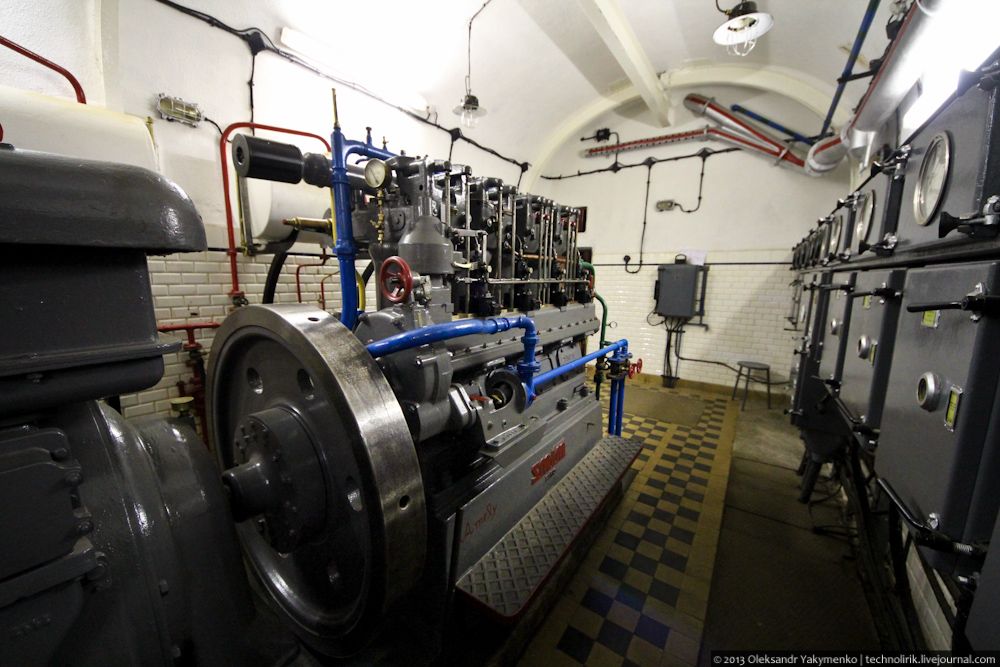

34 На случай повреждения силового кабеля, питающего форт, в одном из помещений была сооружена локальная электростанция состоящая из двух двигателей фирмы SMIM (Paris).

35. Оба двигателя четырехцилиндровые, развивающие мощность 100 л.с. на 600 об/мин. Благодаря работе на низких оборотах двигатели были очень надежны.

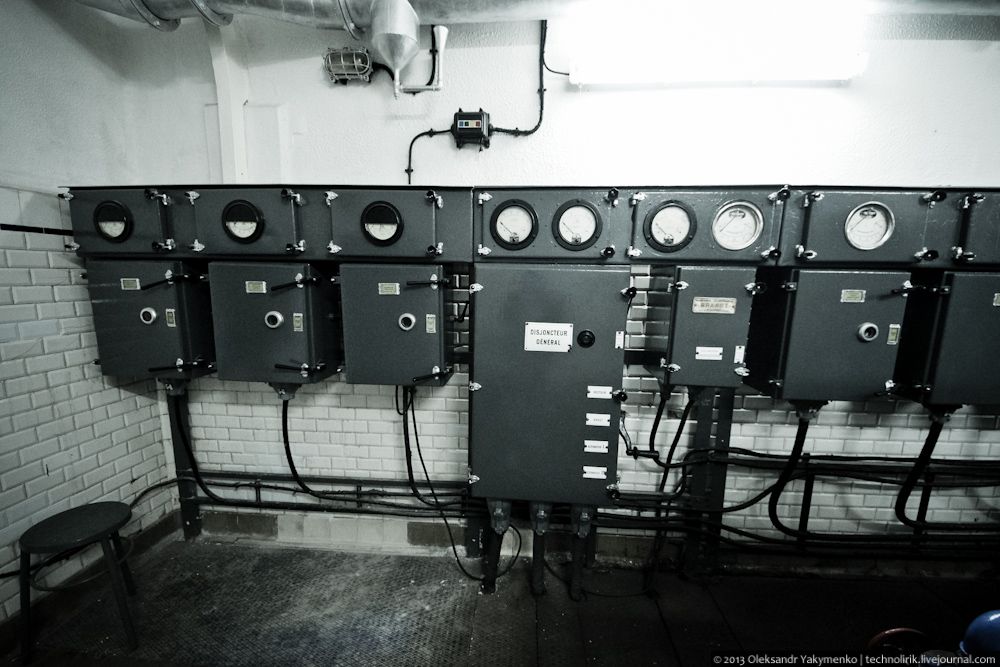

36. Щиток электроприборов.

37. В этом углу электростанции под полом находится скважина, глубиною 250 метров, из которой весь форт снабжается водой при помощи расположенного под полом электронасоса. На фото справа видна часть насосного оборудования для транспортировки воды из скважины в резервуары форта.

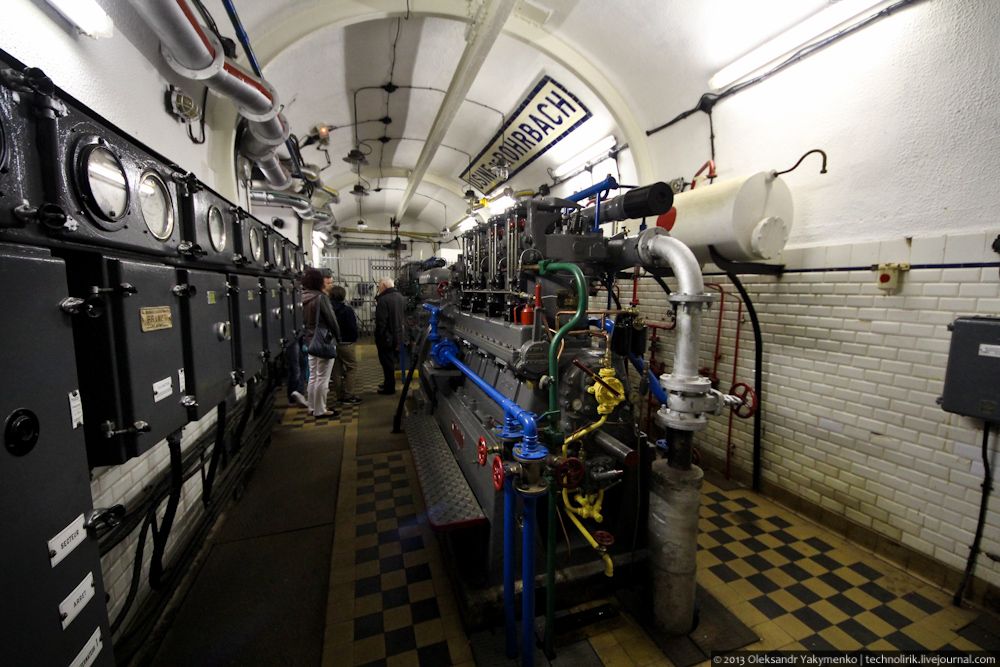

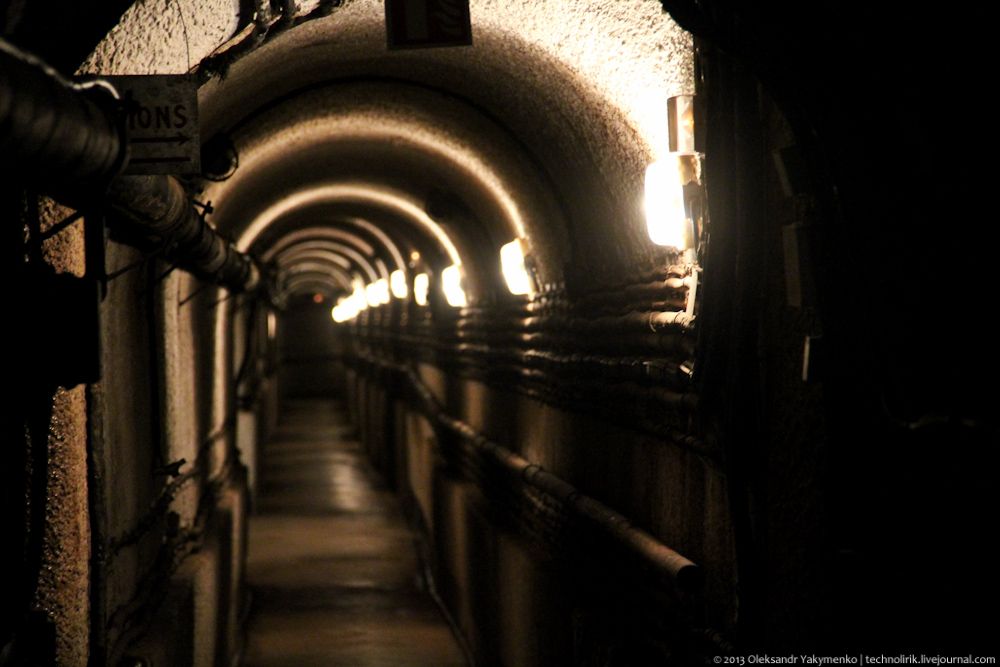

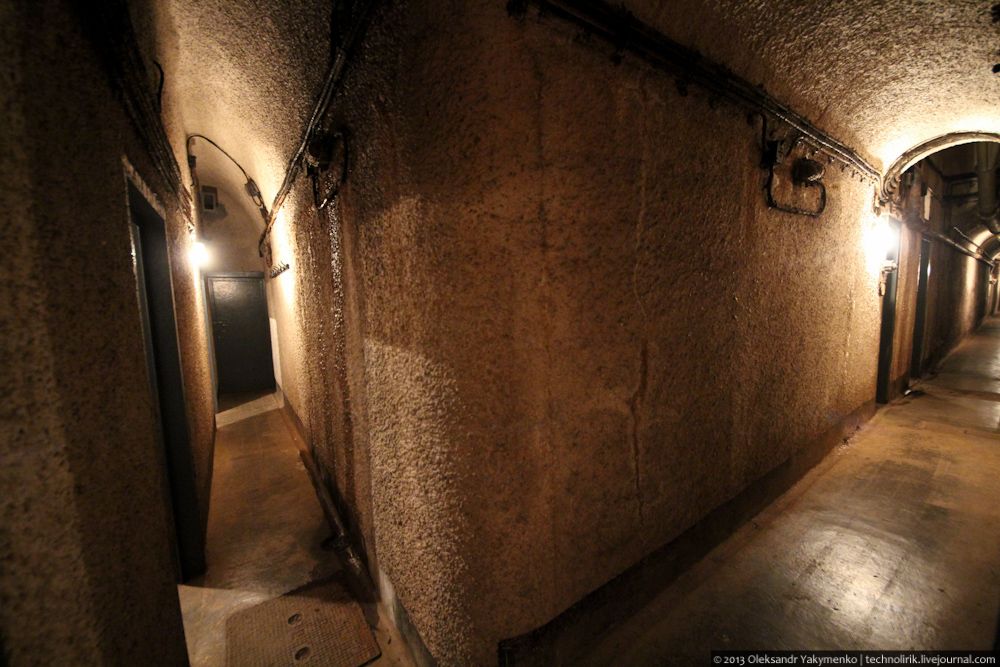

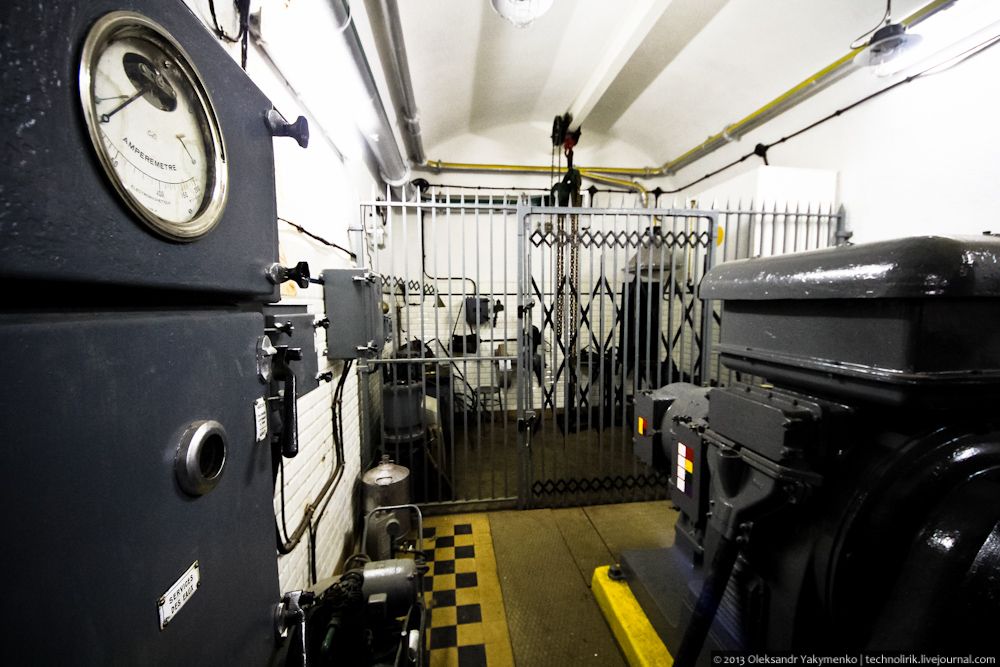

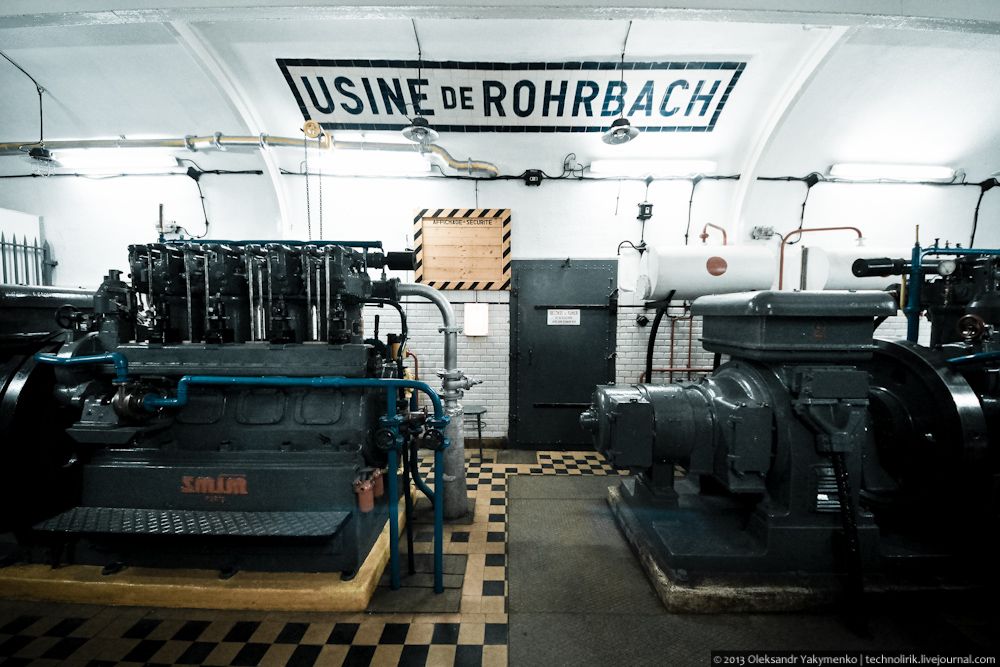

38. Так выглядит все помещение электростанции.

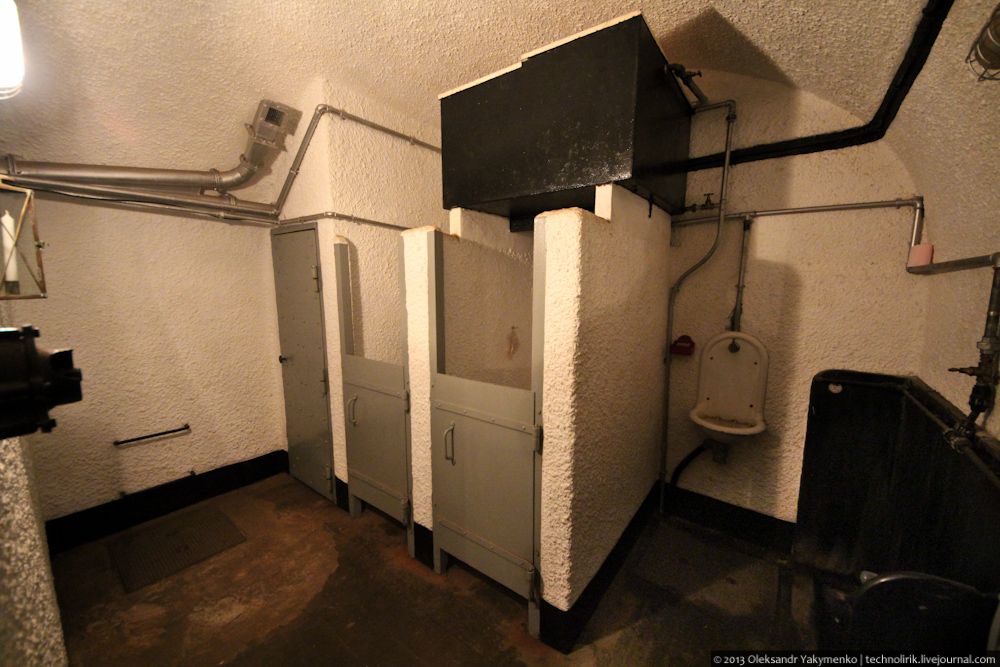

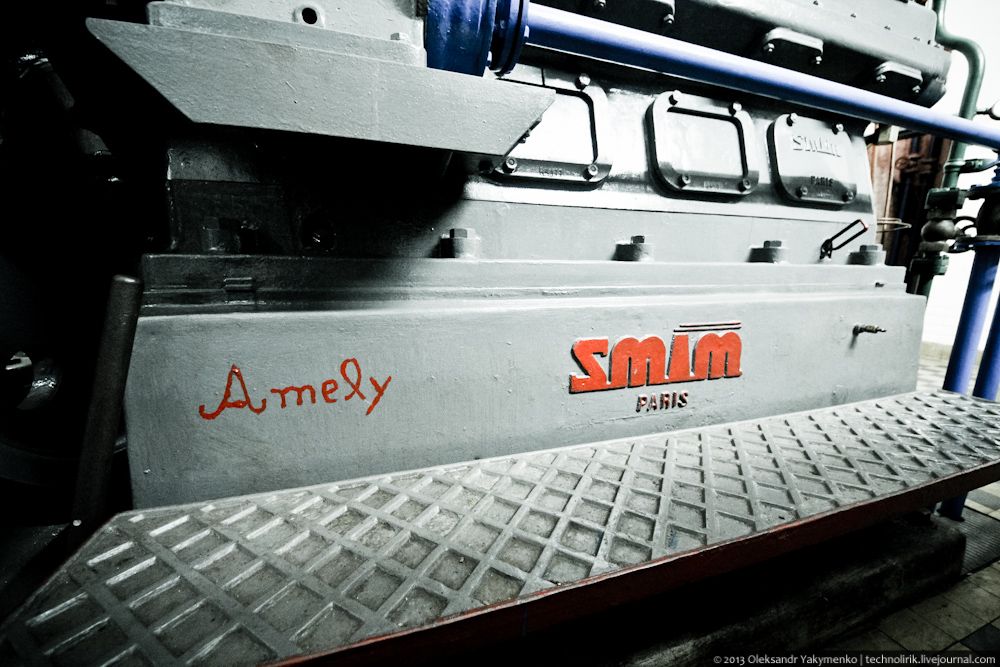

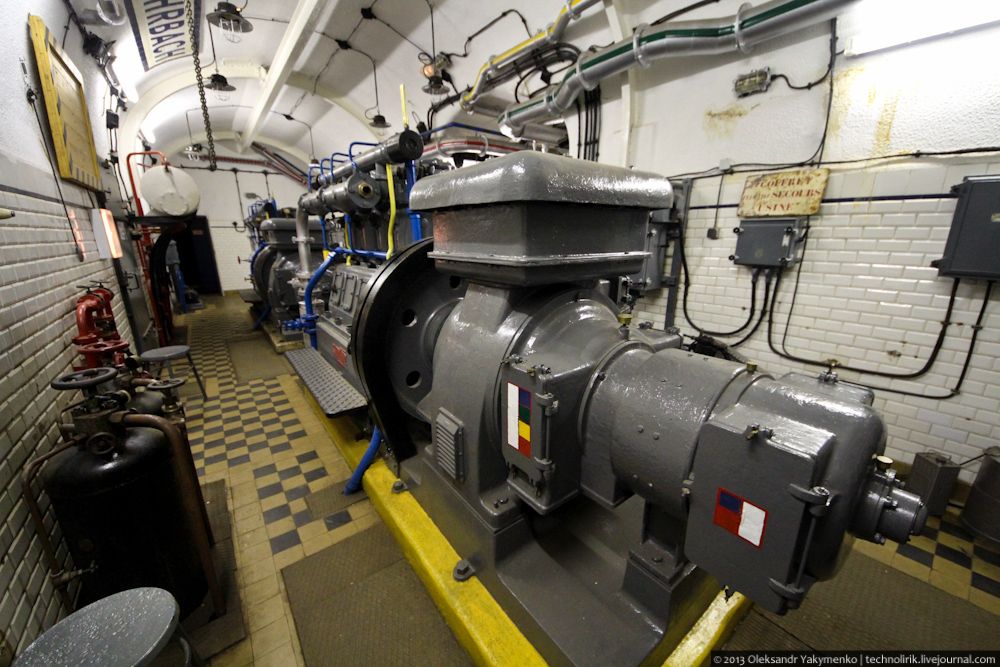

39. Двигатели весьма впечатляют своим внешним видом и размерами.

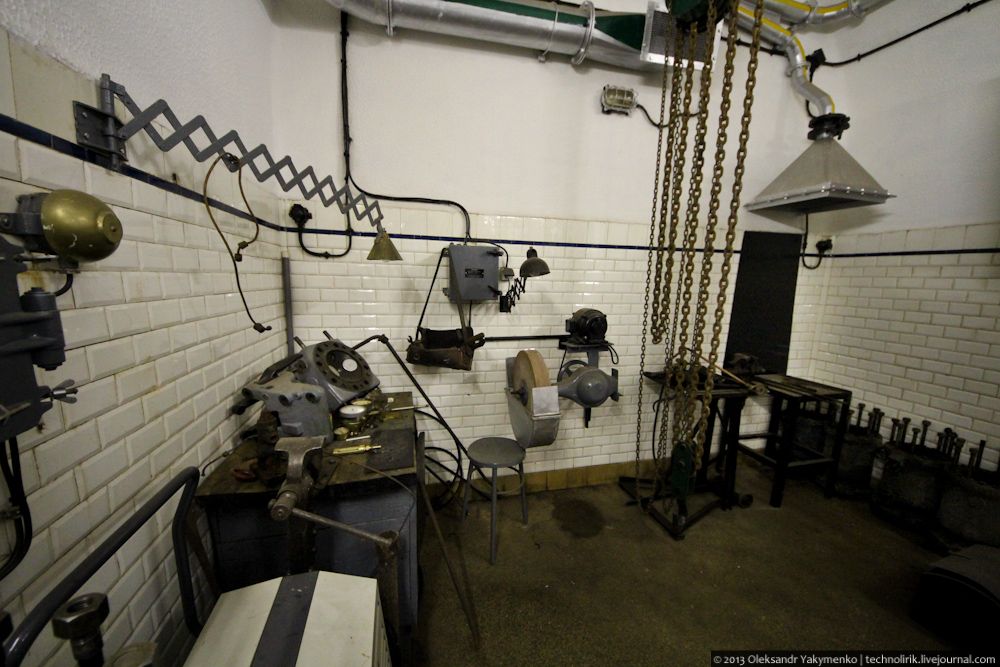

40. В углу зала электростанции находится небольшая мастерская, в которой было все необходимое для починки легких неисправностей в работе техники.

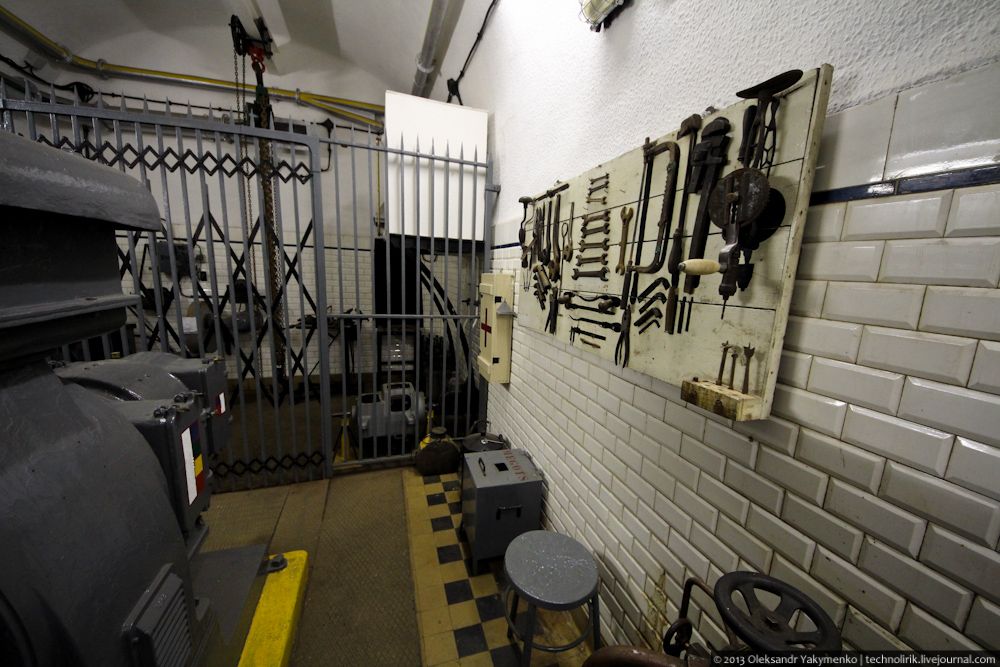

41. Инструмент.

42. Мастерская.

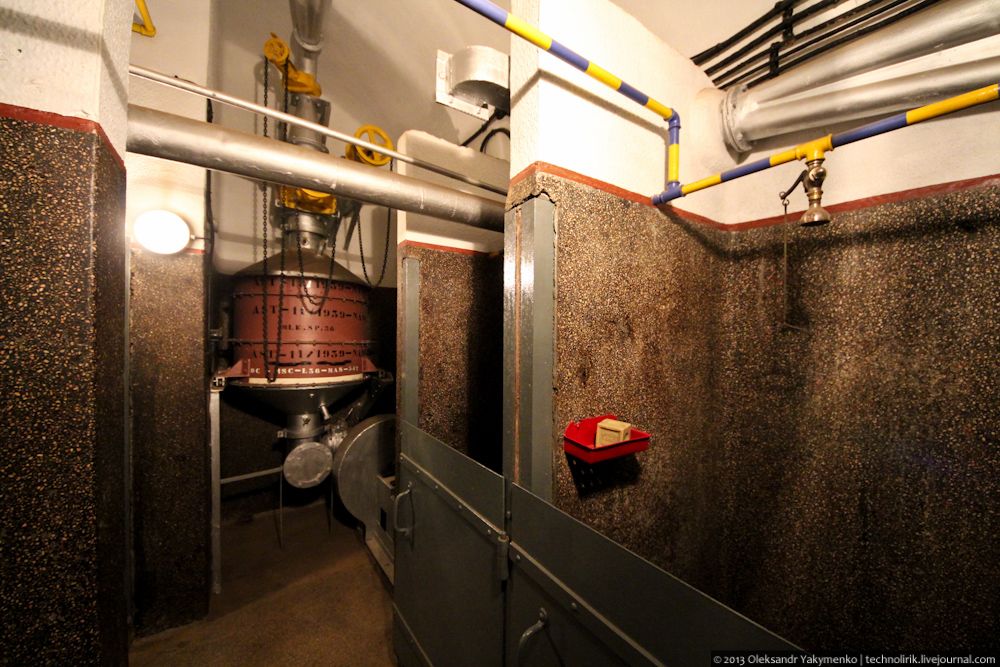

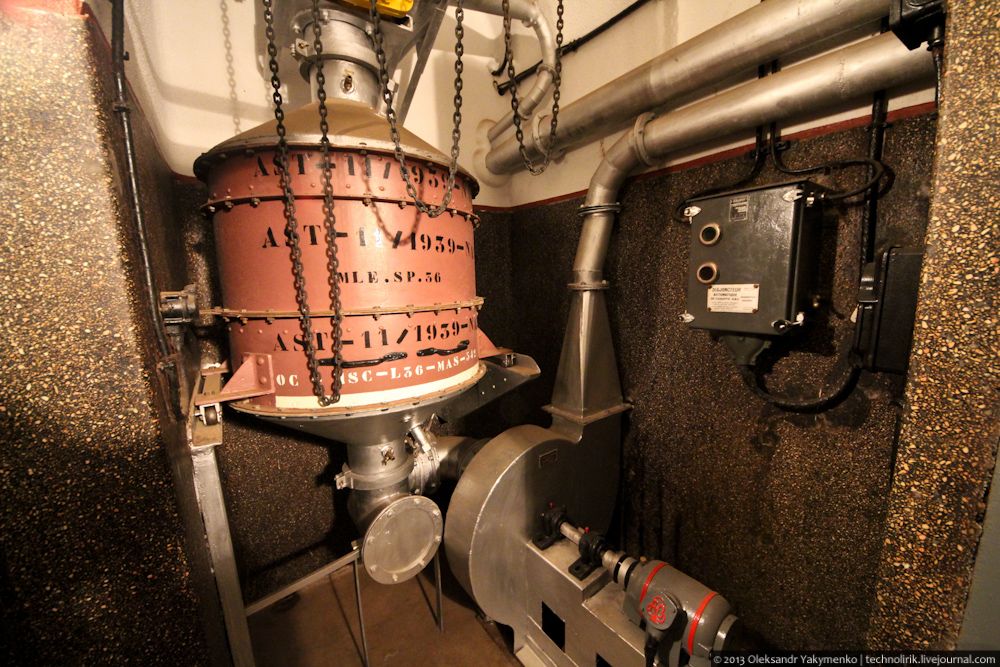

43. Каждый из двигателей был соединен с генератором переменного электрического тока. Огромные двигатели запускались при помощи сжатого воздуха, который подавался в два из четырех цилиндров для того, чтобы привести в движение карданный вал с огромным и тяжелым маховиком. После разгона двигателя, включался стационарный режим работы с впрыском топлива. Резервуары со сжатым воздухом, необходимым для запуса дизелей, видны на фотографии слева.

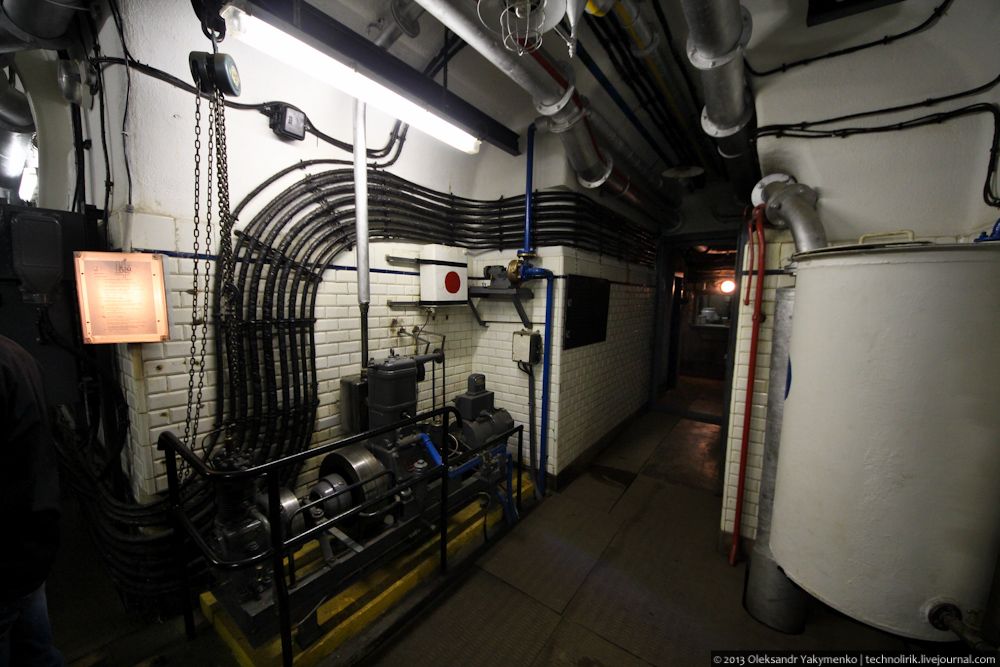

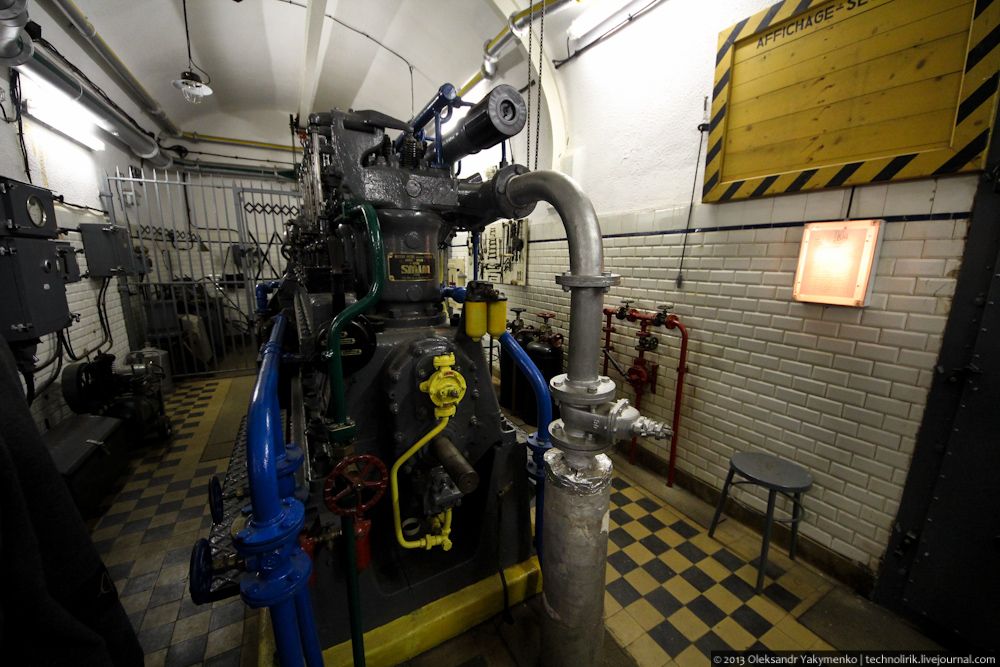

44. На выходе расположен еще один одноцилиндровый двигатель с небольшим генератором, возможно резервный. Осмотр электростанции окончен и мы возвращаемся в основную потерну.

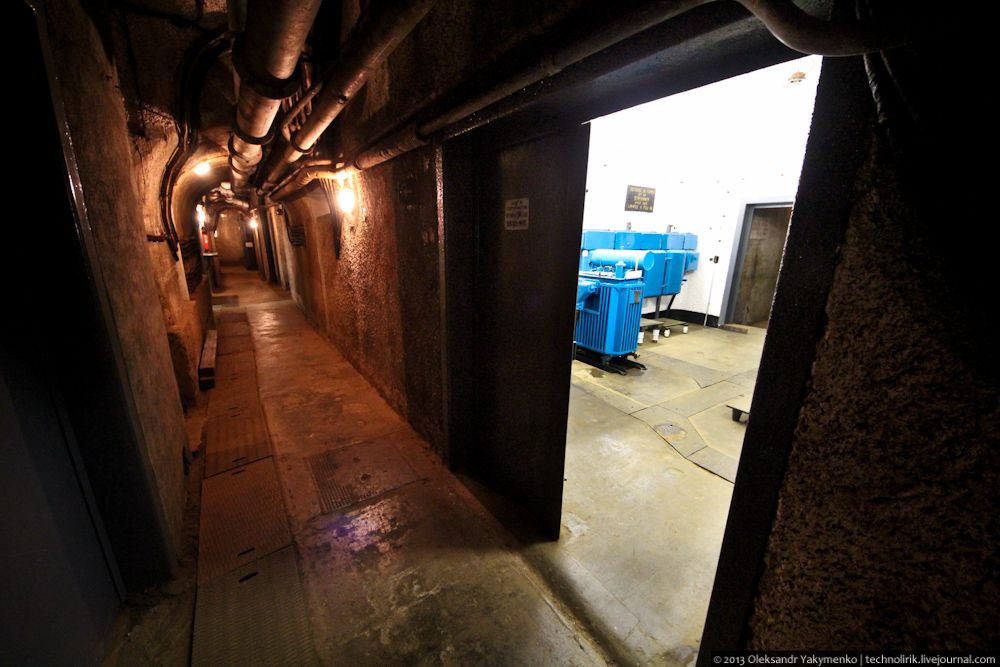

45. Следующее за электростанцией помещение — трансформаторная. Заглянем и туда.

46. Как я уже упоминал, питание форта осуществлялось через силовой кабель извне. В трансформаторной ток, полученный снаружи, преобразовывался в 110 вольт внутренней сети форта. Так выглядят трансформаторы и сопутствующее электрооборудование. Все это работает до сих пор.

47. За трансформаторной находится помещение с огромными резервуарами. В них содержится вода для охлаждения оборудования электростанции.

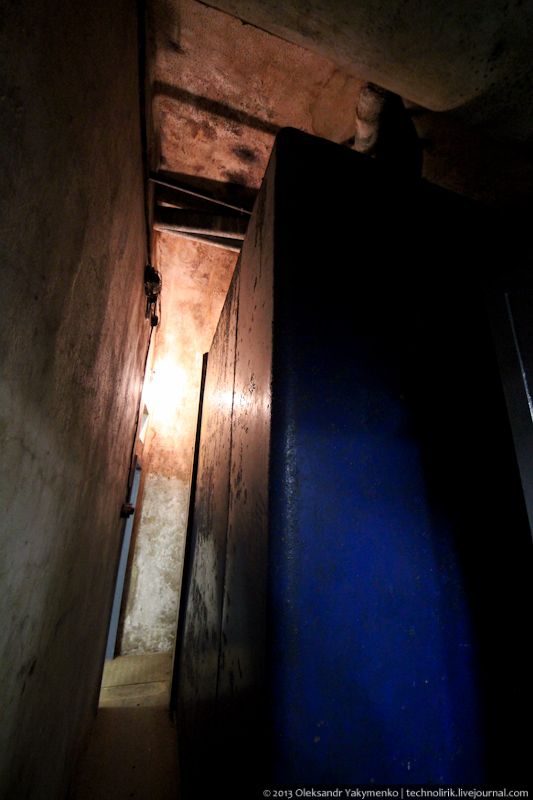

48. Сфотографировать их очень трудно, так как они занимают большую часть объема комнаты.

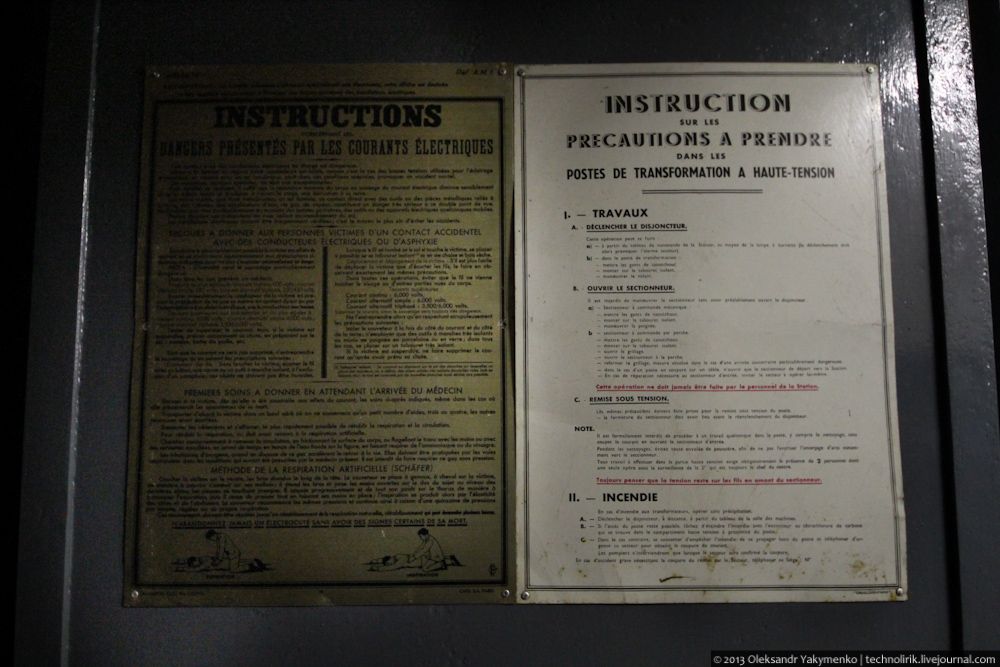

49. На одном из резервуаров висят инструкции по безопасности. Слева судя по всему оригинальная с 30-х годов, а справа похожа на реплику или же с более позднего времени.

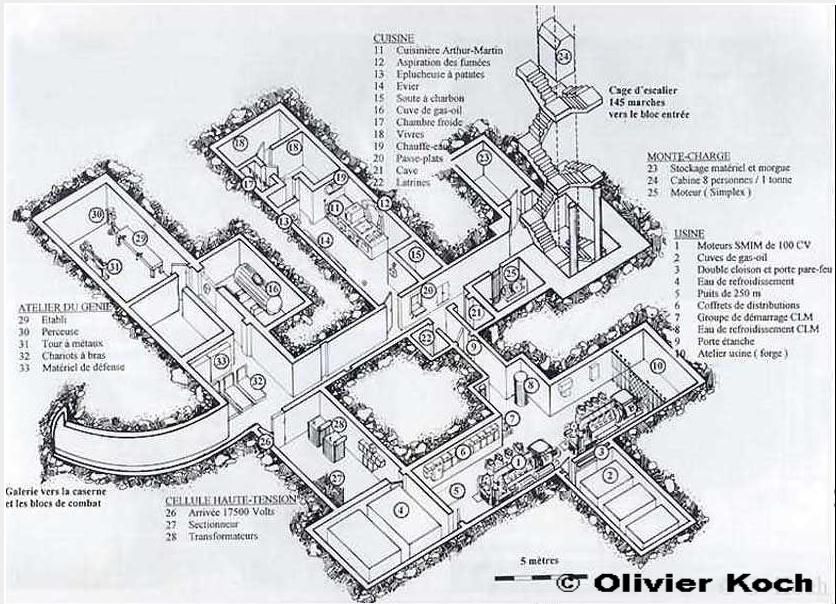

В сети нашел отличный план осмотренной нами части форта. Тут все очень наглядно показано. А мы идем дальше в казарменную часть форта.


источник: http://www.fortiff.be/casso/

50. За концом технической зоны потерна делает небольшой изгиб, его же видно на картинке сверху.

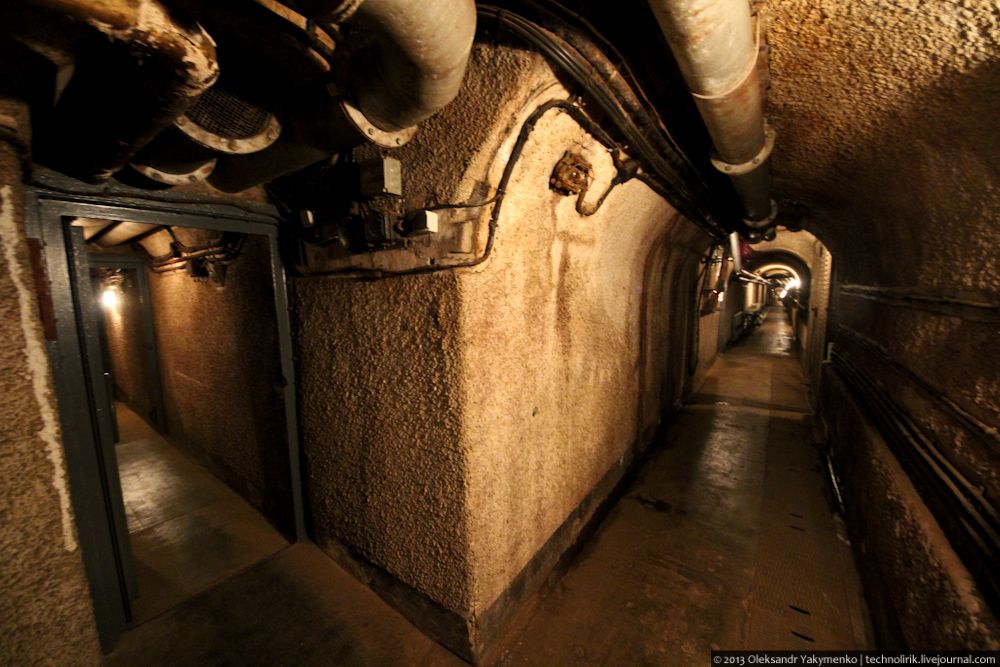

51. Бронедвери в левой части фотографии ведут к казарменной части форта, потерна в правой части форта — к двум другим боевым блокам.

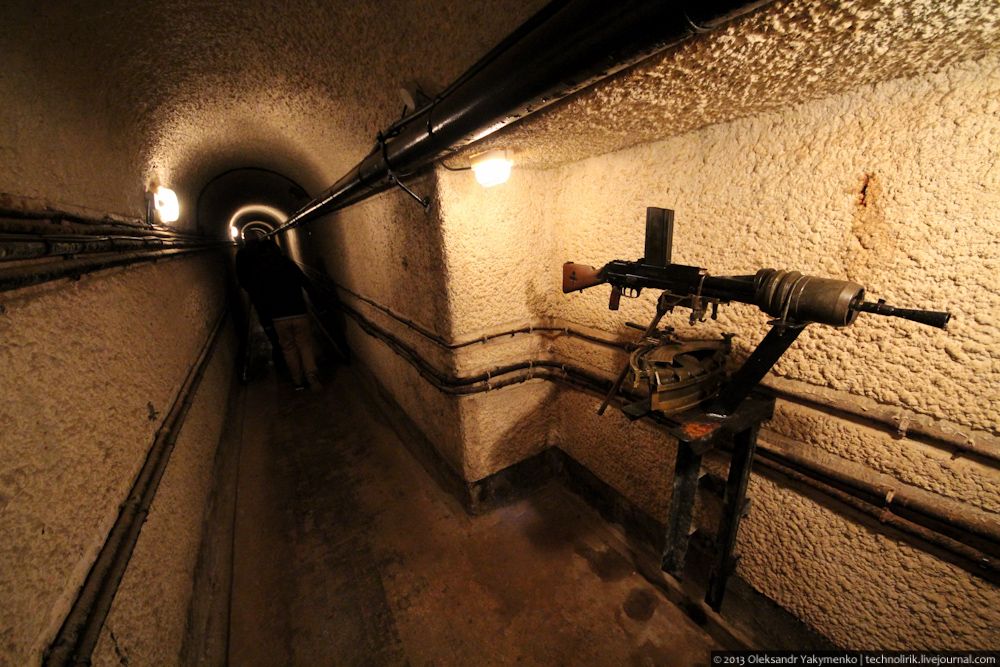

52. Масштабы подземных лабиринтов весьма впечатляют.

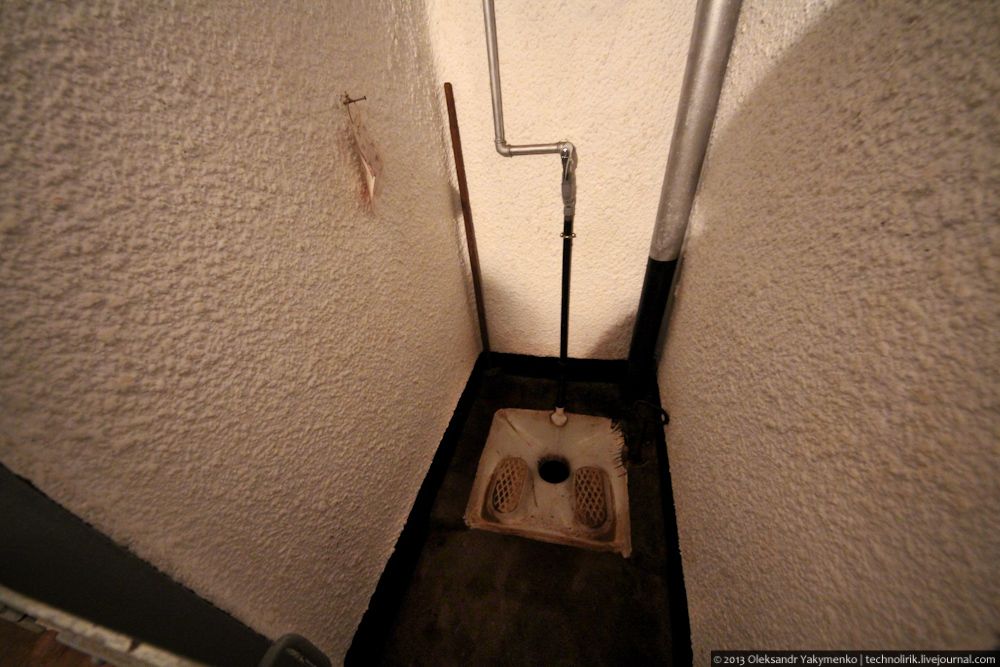

53. Санузел. Все освещение форта было продублировано обычными свечами или газовыми лампами на случай выхода из строя электричества. Слева на фотографии можно заметить свечу. Закрытая дверь на фотографии — туалет для офицеров и командования, туалеты с полуоткрытыми дверьми — для простых солдат.

54. Нечистоты собирались в специальные резервуары с химическими растворителями — прообразы современных биотуалетов. Баки располагались под туалетами, классической канализации в форте не было.

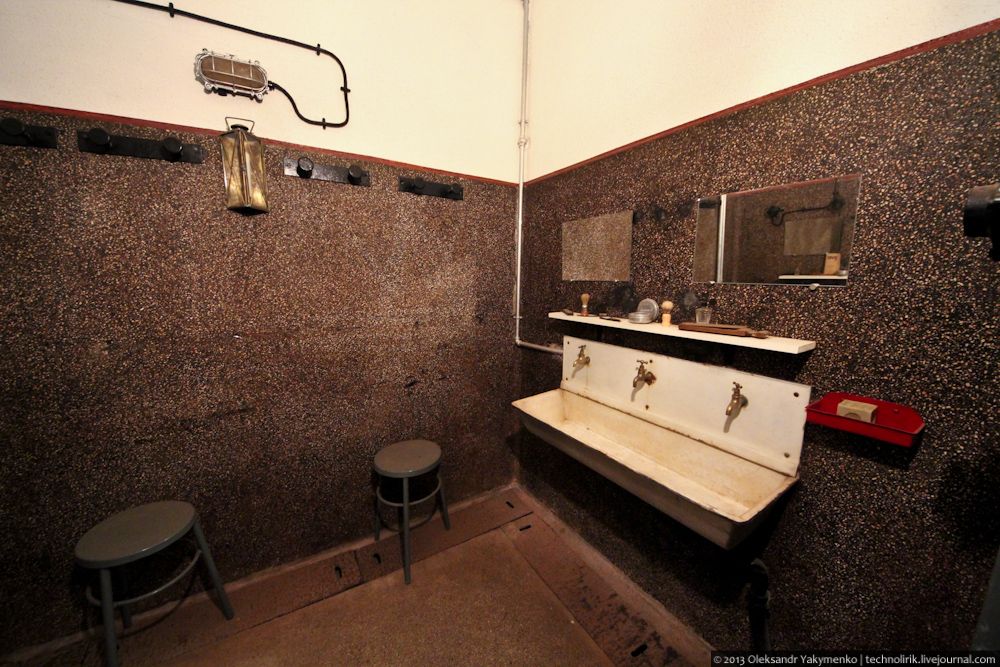

55. По соседству с туалетами располагается небольшая комната с умывальниками.

56. Рядом душевые комнаты. Из трех душевых кабинок, одна предназначалась для дезинфекции пострадавших от ядовитых газов, две другие были обычными душевыми. Каждый солдат имел право помыться в душе раз в неделю.

57. Фильтро-вентиляционная установка, предназначенная для обеззараживания пострадавших от газовой атаки.

58. В двадцати метров от душевых и санузла находятся непосредственно сами казармы.

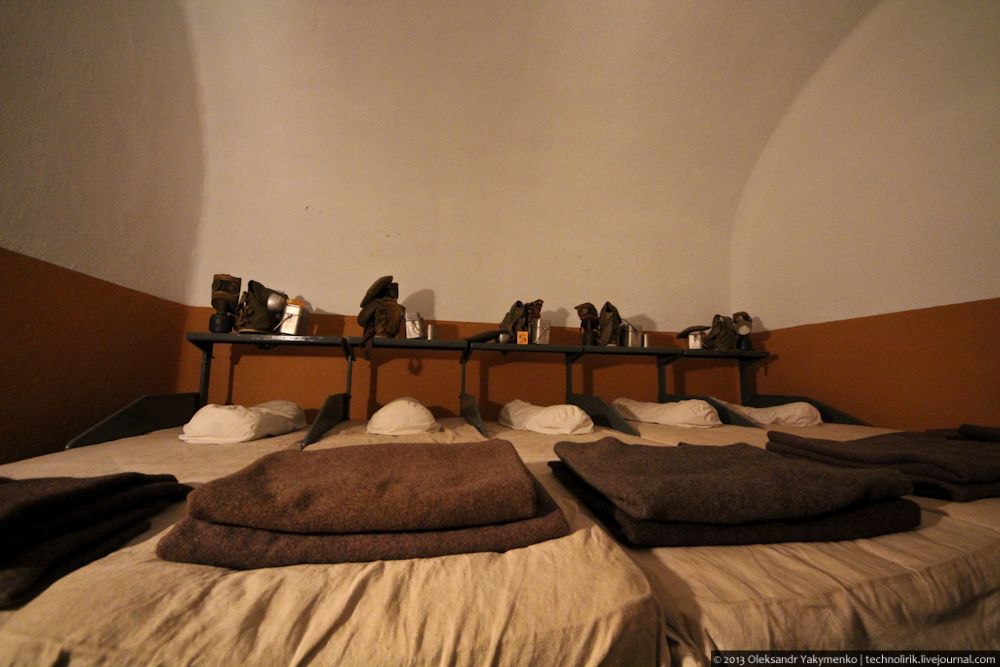

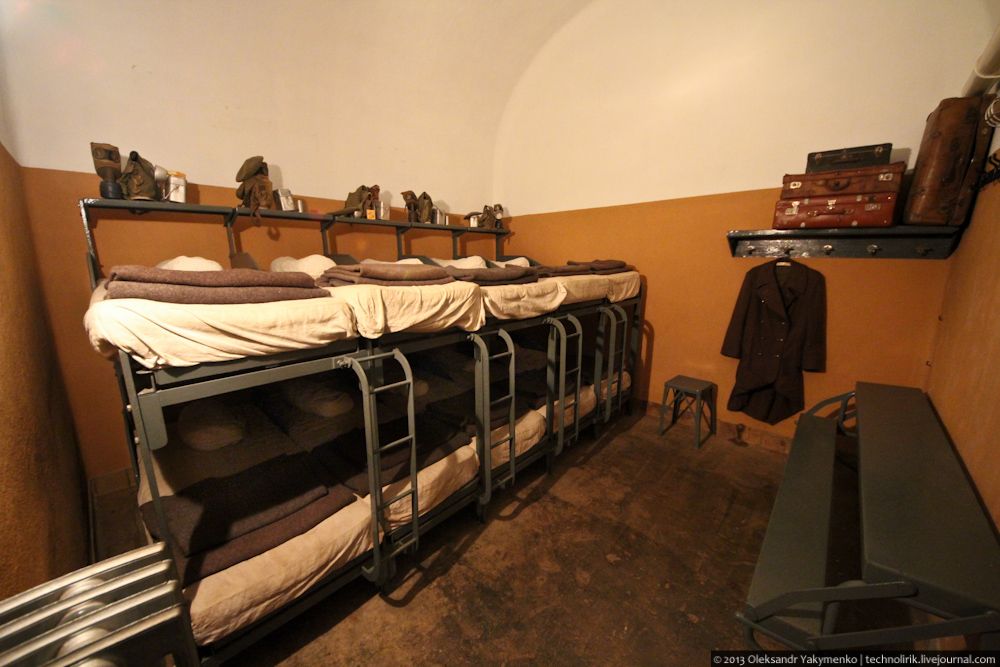

59. Одна из двух комнат с железными кроватями на десять мест была предназначена для профессиональных работников форта: механиков, санитаров, поваров, электротехников.

60.

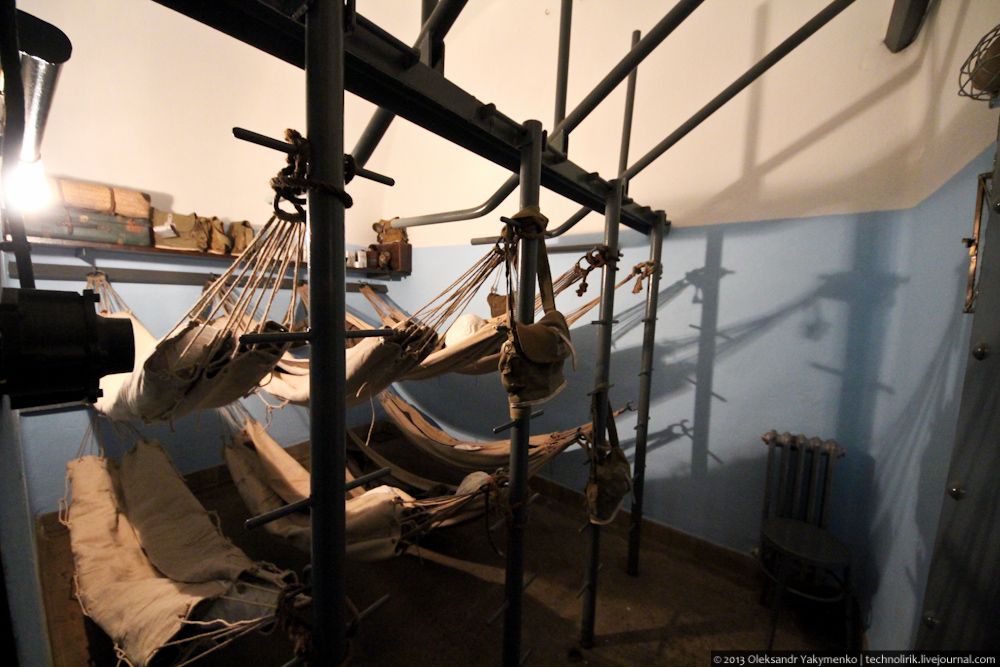

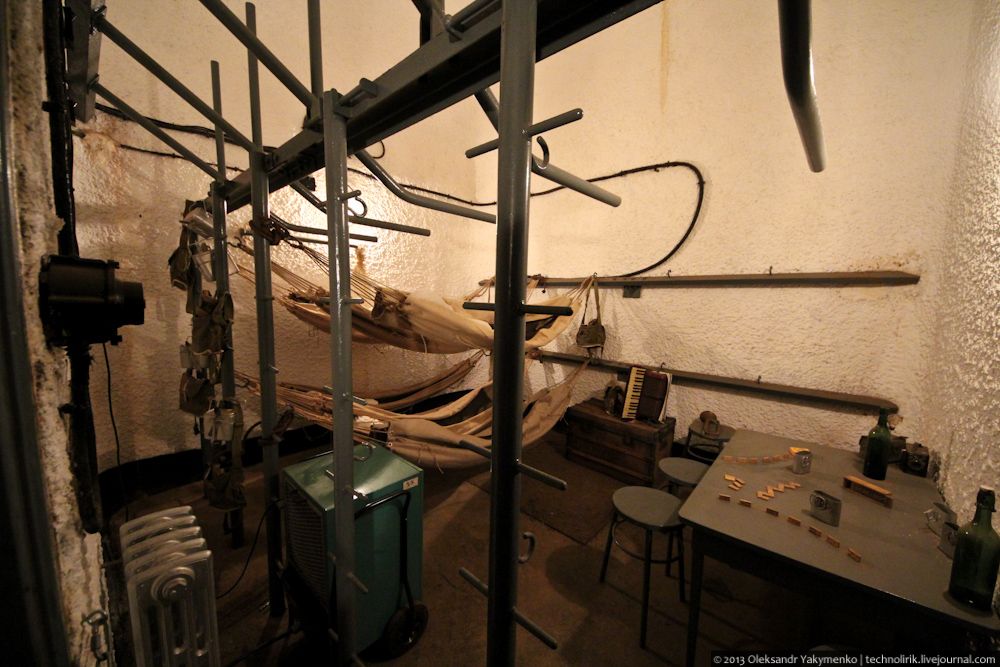

61. Простые же солдаты спали в гамаках, которые вешались в два уровня. Эта комната вмещала 26 гамаков. Особенностью такой комнаты было то, что металлические конструкции были легко разборными, что позволяло за очень короткое время превратить комнату в праздничную залу. В 1939 году солдаты форта праздновали тут рождество с песнями, весельем, и вином.

62. Рядом еще одна комната с гамаками но уже поменьше.

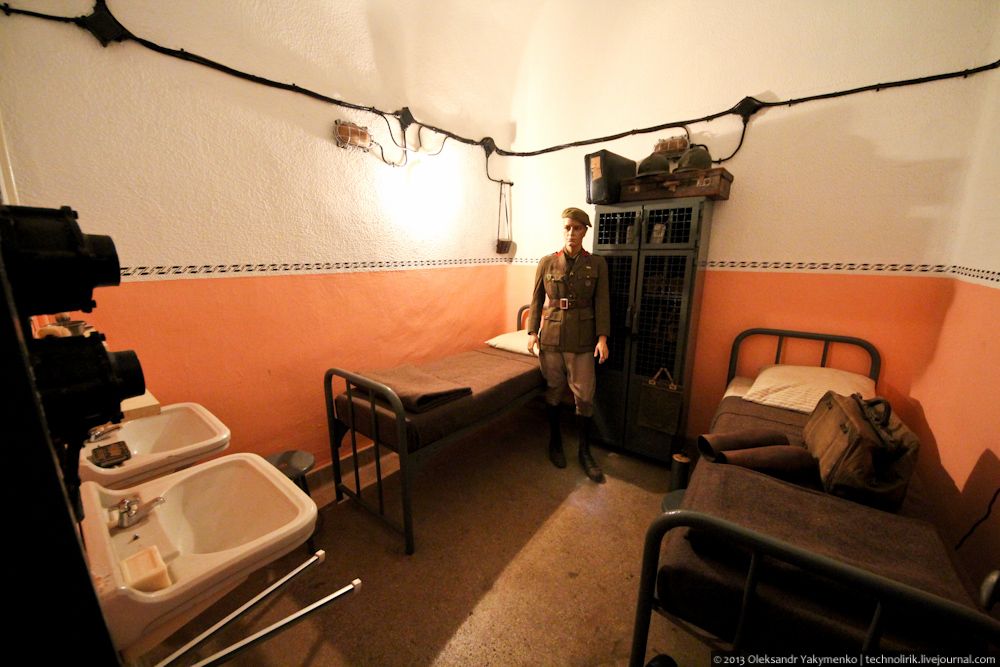

63. Двухместная комната унтер-офицеров.

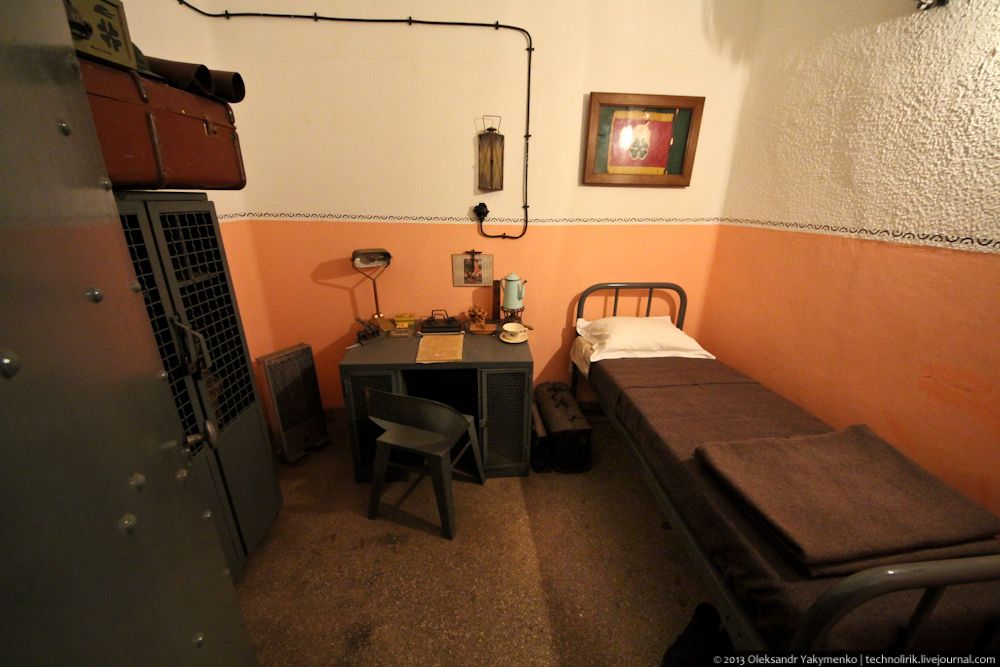

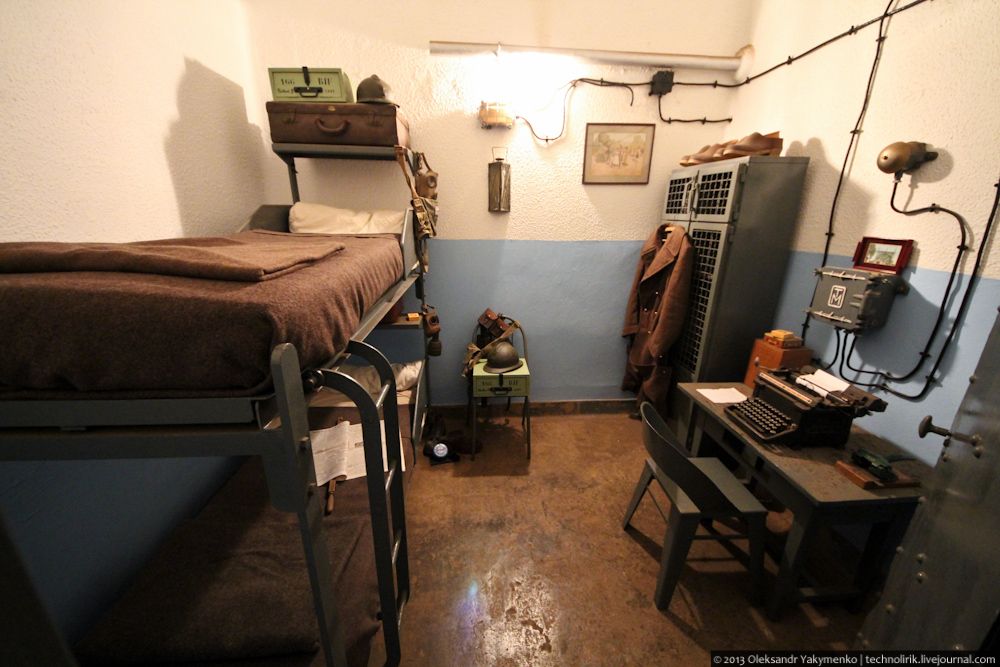

64. Комната команданта форта, единственная одноместная комната в форте.

65. Комната, в которой жили лейтенанты.

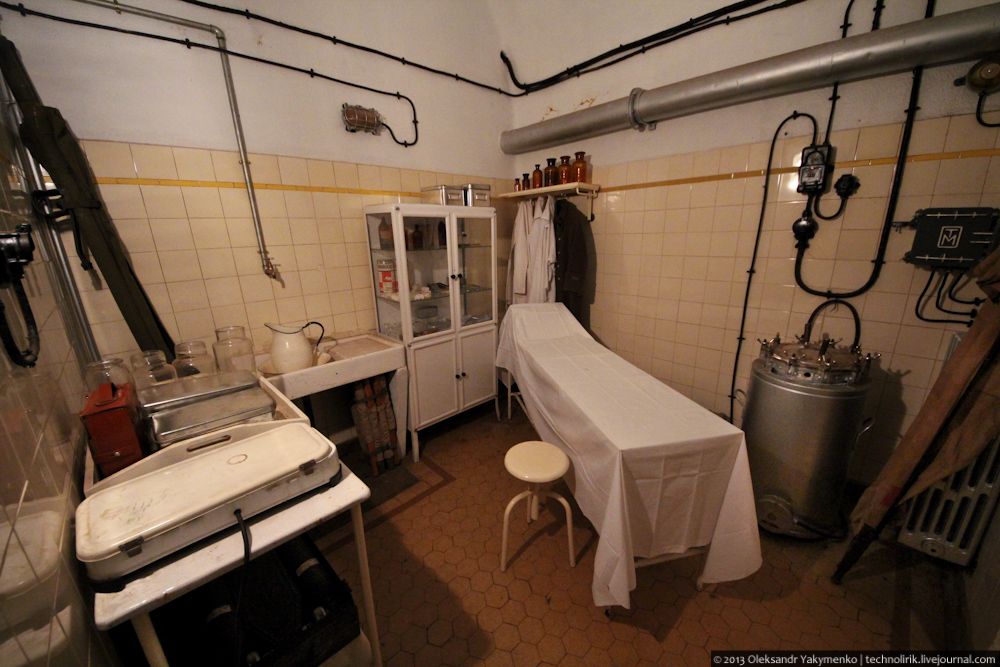

66. В форте также была небольшая санчасть, состоящая из перевязочной…

67. …и палаты для двух больных.

68. На этом осмотр казарм окончен, перемещаемся в следующую локацию, расположенную по соседству с казармами — командный центр, откуда осуществлялось управление фортом.

69. Командный центр расположен за очередным поворотом (на фото слева).

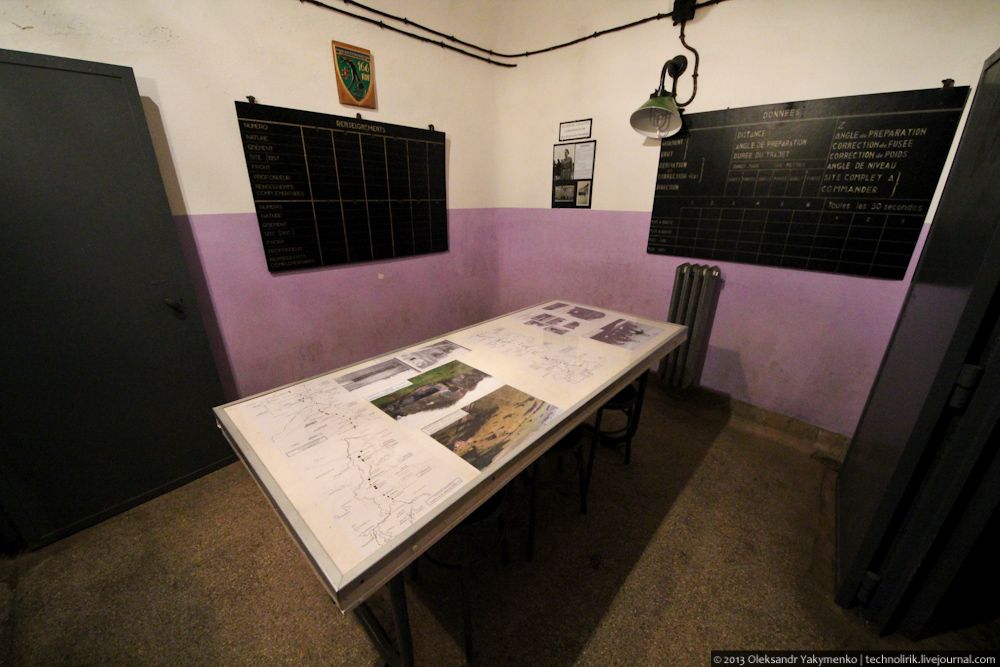

70. Главный зал командного центра. Обратите внимание на батарею отопления. Отопление форта осуществлялось калориферами, которые подавали теплый воздух во все помещения форта. Установка центрального водяного отопления была в процессе монтажа но работы были прерваны началом войны. Поэтому в разных помещениях форта можно встретить радиаторы отопления, которые никогда не работали.

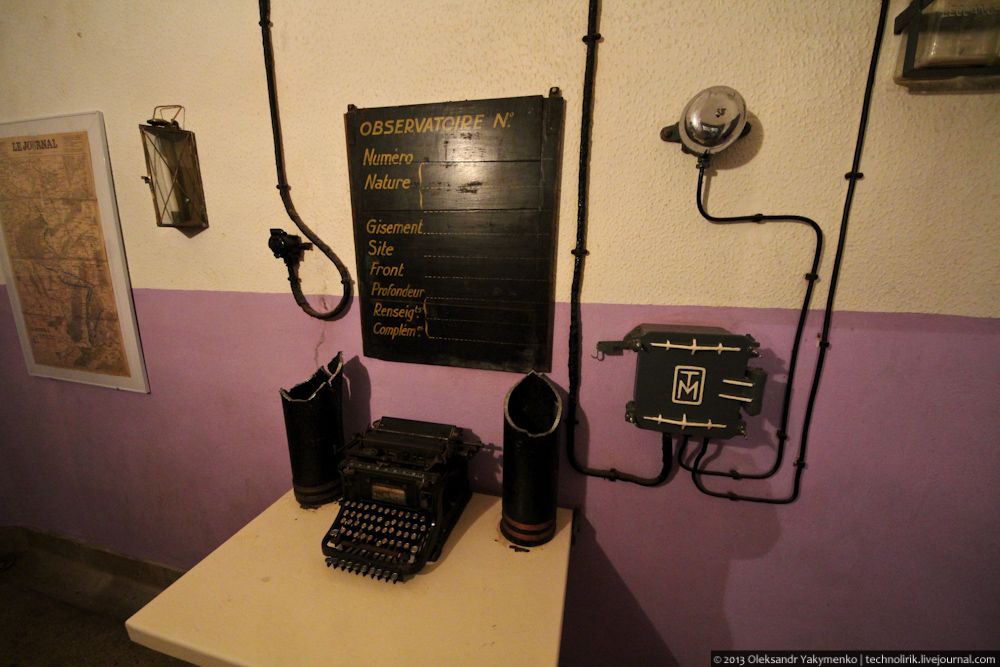

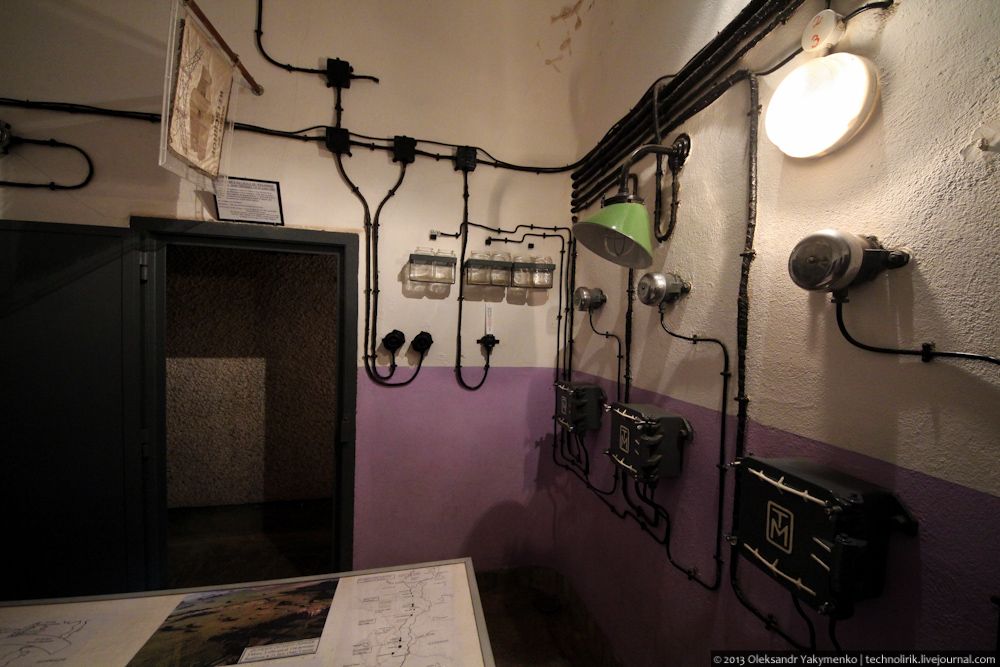

71. В командный центр поступала информация о ситуации снаружи и внутри форта. Тут же проводился анализ ситуации и отсюда отдавались приказы различным боевым блокам и осуществлялась связь с соседними фортами.

72. Главными источниками информации были пять наблюдательных бронеколпаков форта, информация с которых по телефону докладывалась в командный центр. Также благодаря телефонной связи с соседними фортами командование форта было хорошо проинформировано о ситуации в десятках километров вокруг.

73. Обращение генерала де Голя к французской нации.

74. Телефонные кабели между фортами были проложены на глубине трех метров в окрестностях форта и на глубине двух метров в полях. Помимо прямой телефонной связи между фортами, каждый из фортов был соединен в единую телефонную сеть, проложенную в километре от потенциальной лини фронта. На случай выхода из строя телефонной линии, был резервный вариант коммуникации между фортами посредством сигнальных ракет.

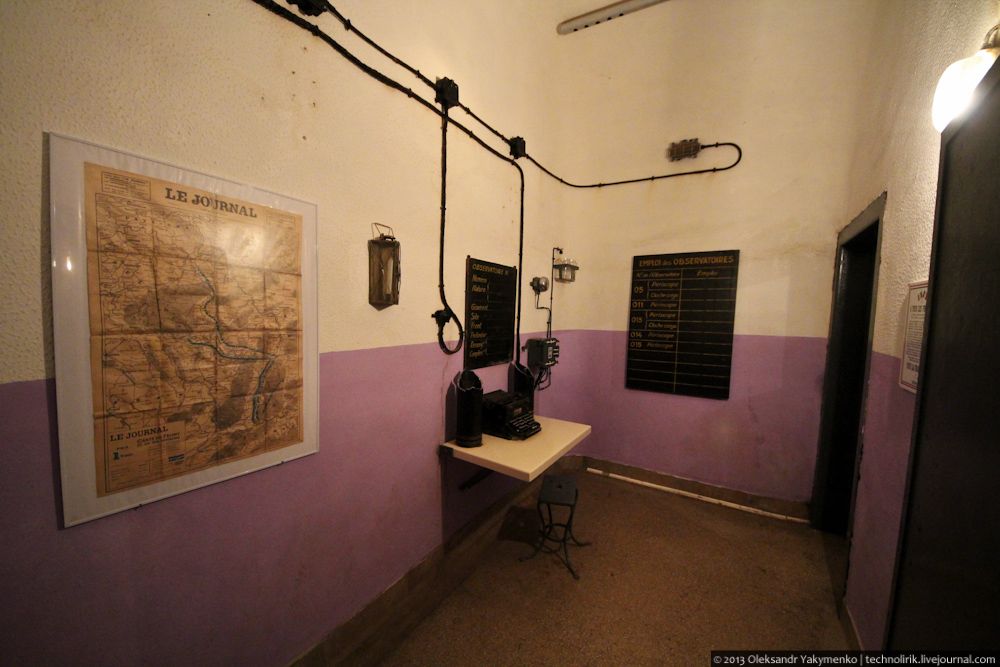

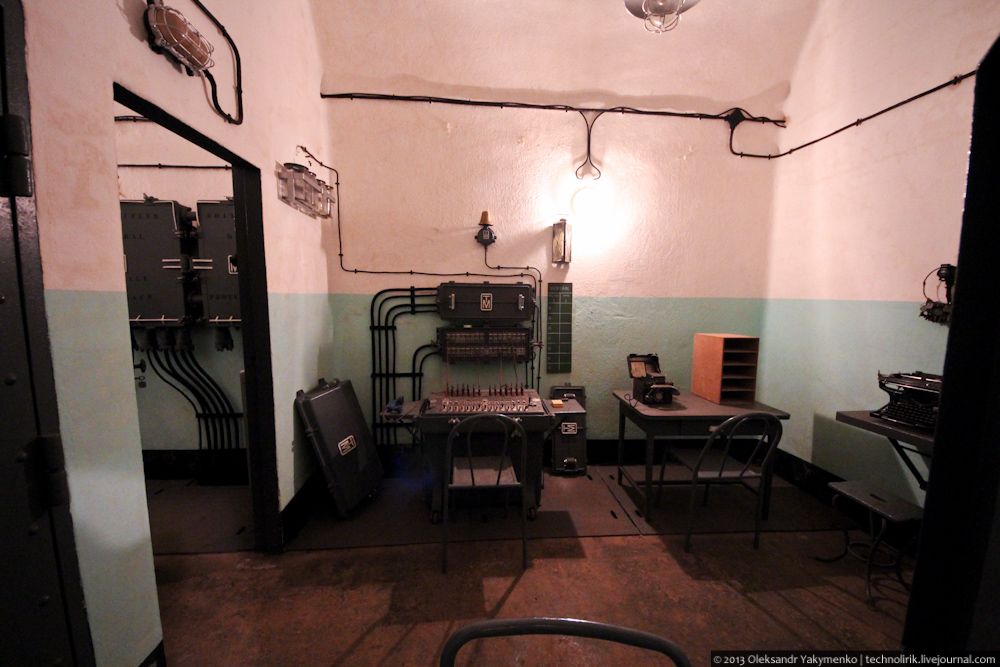

75. Телефонная станция. Ближе всего к командному центру в форте были поселены офицеры и телефонисты. Таким образом при объявлении тревоги, командный центр начинал функционировать практически незамедлительно. Телефонисты записывали всю получаемую извне информацию в специальные документы, которые тут же изучались офицерами, анализировались карты местности и принимались решения о стрельбах, которые отсюда передавались в боевые казематы форта. Минусом фортов линии Мажино было то, что они слепли с наступлением ночи или при сильном тумане. Ведь наводка всех орудий была в то время исключительно визуальной.

76. На этом мы покидаем командный центр и перемещаемся в последнюю подземную локацию форта — склад.

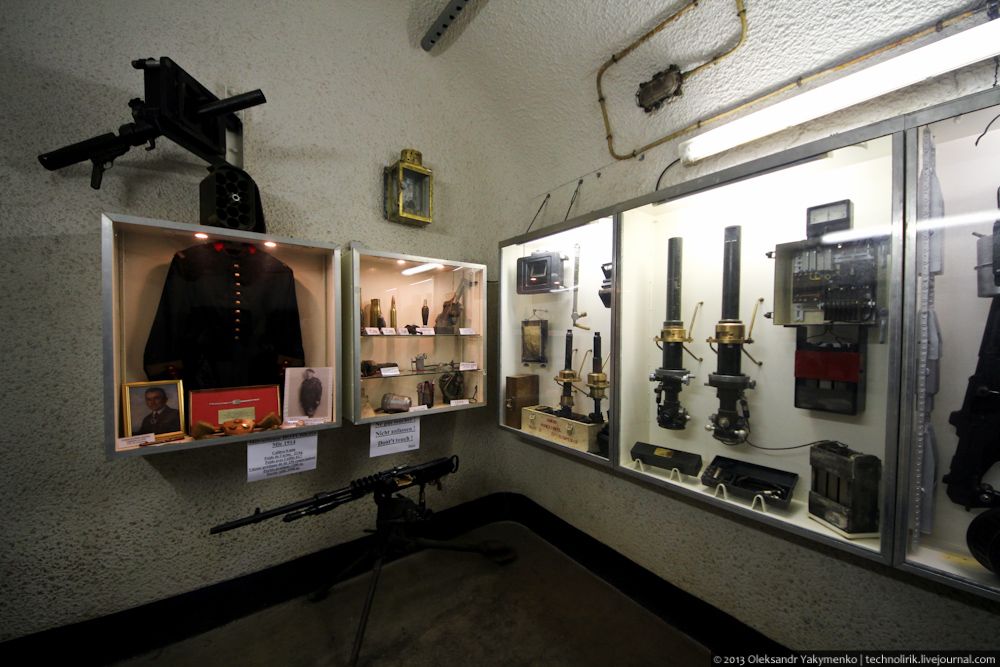

77. На территории склада, дабы заполнить пустые складские помещения, организован небольшой музей с неплохой коллекцией различной техники, применяемой в фортах линии Мажино, начиная от вооружений и заканчивая перископами наблюдательных бронекуполов и различными электрическими приборами.

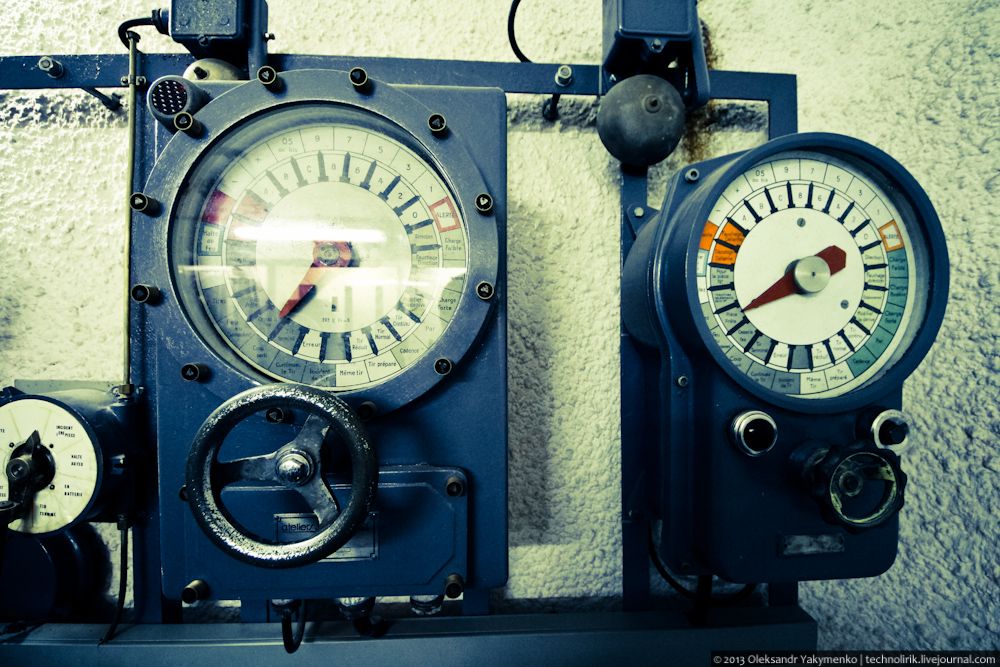

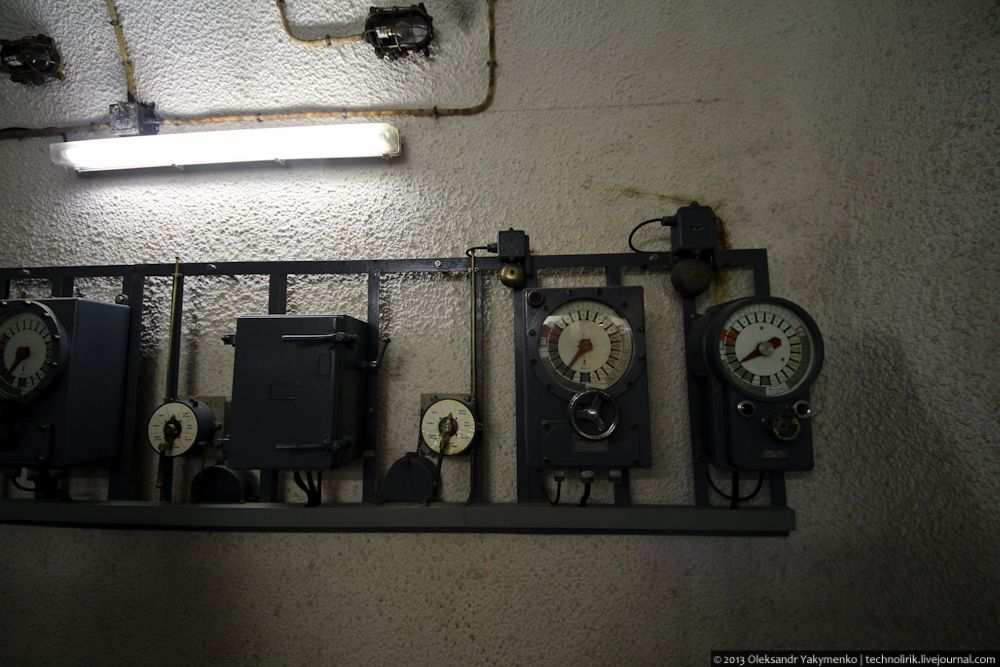

78. Машинный телеграф, аналогичный корабельному. При помощи этих устройств из командного центра форта посылались команды в боевые блоки и обратно приходило подтверждение об их выполнении.

79

80. Спаренная капонирная пулеметная установка какие обычно устанавливали в амбразуры боевых блоков форта. При необходимости эта пулеметная установка убиралась в сторону и на ее место становилась 47-мм противотанковая пушка. Подробнее об этом во второй части рассказа.

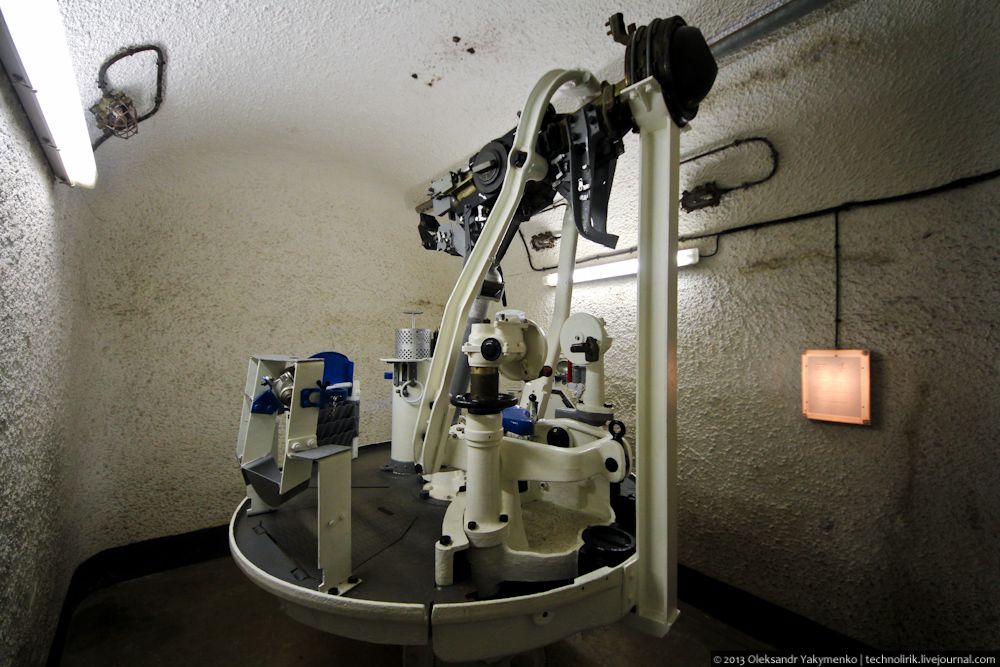

81. А это установка с комбинированным оружием, которая размещалась внутри бронекупола типа АМ о котором было выше (фото 10, 12, 13). Комбинированное оружие являло собою два оружия в одном: пулемет и 25-мм противотанковая пушка. Бронеколпак типа АМ оснащался системой отвода пороховых газов и вентиляции, системой подачи в колпак боеприпасов и воды для охлаждения оружия.

82. Несмотря на то, что сам бронекупол был не поворачиваемым, при помощи поддерживающих кронштейнов тяжелое орудие можно было быстро переустановить в одну из двух амбразур бронеколпака. Все регулировки и настройки орудия осуществлялись вращением рукояток, что очень упрощало его эксплуатацию.

83. По дороге к первому боевому блоку, встречается такой вот аппендикс забутованной потерны (см. карту в начале поста). Во время постройки форта планировалось гораздо большее число боевых блоков, но после сокращения финансирования строительство пришлось ограничить тремя блоками. К тому времени уже успели пройти потерну к предполагаемому четвертому блоку, которую вскоре забутовали. Как далеко уходит забутованная потерна — до сих пор неизвестно. Работниками музейного форта тут был сооружен памятник Андре Мажино — военному министру Франции, который был инициатором строительства линии вооруженных укреплений на границе с Германией.

84. Еще одно небольшое помещение рядом с забутованной потерной. Изначально это помещение было вертикальным стволом, через который шла выемка грунта при проходке подземных тоннелей. Когда строительные работы были завершены, ствол сверху засыпали, и таким образом в форте образовалась еще одна дополнительная комната. Недолго думая тут сделали еще одно казарменное помещение для солдат.

85. А мы тем временем идем дальше ко второму блоку, в котором размещено главное орудие форта — одна из двух бронебашень с двумя комбинированными орудиями.

Продолжение следует…
