В прошлом году на страницах своего блога я подробно рассказал об одной из самых впечатляющих оборонительных линий в мире — линии Мажино. Посты были очень детальными и получили широкую огласку в русскоязычном секторе интернета. В этом году я решил продолжить традицию и рассказать о другой не менее впечатляющей оборонительной линии — швейцарском Редуте.
Швейцарские крепости являются самыми современными крепостями в мире и представляют собою настоящие шедевры инженерного искусства второй половины ХХ столетия. Все они были секретными объектами до начала 1990-х и состояли на активном балансе армии. После того, как Восточный блок прекратил свое существование и главная угроза Европе ушла в прошлое, потребность в крепостях отпала и с середины 1990-х до середины 2000-х секретные подземные города Швейцарии были рассекречены и часть их превращена в музейные, а часть законсервирована.
Подробным рассказом об одной из таких музейных крепостей я и начну серию.
01. Крепость Креставальд находится внутри скалы на высотах 1345 — 1378 метров над уровнем моря и внешне никак себя не выдает. Если не знать о том, что за объект тут расположен, обнаружить его признаки можно лишь подойдя в упор. Вход в объект замаскирован под типичный швейцарский деревянный сарайчик.
02. Следующий рисунок дает прекрасное представление о размещении помещений и боевых блоков сооружения внутри скалы. Вооружение крепости состоит из двух артиллерийских 10,5-cm орудий (на рисунке два луча, уходящих в небо) и двух пулеметных точек (средний и нижний желтые треугольники на рисунке обозначают их сектора обстрела). Кроме того на самой верхней точке крепости находится наблюдательный пост, который тоже мог служить огневой точкой (верхний желтый треугольник).
По масштабам объект сопоставим с малыми фортами линии Мажино.

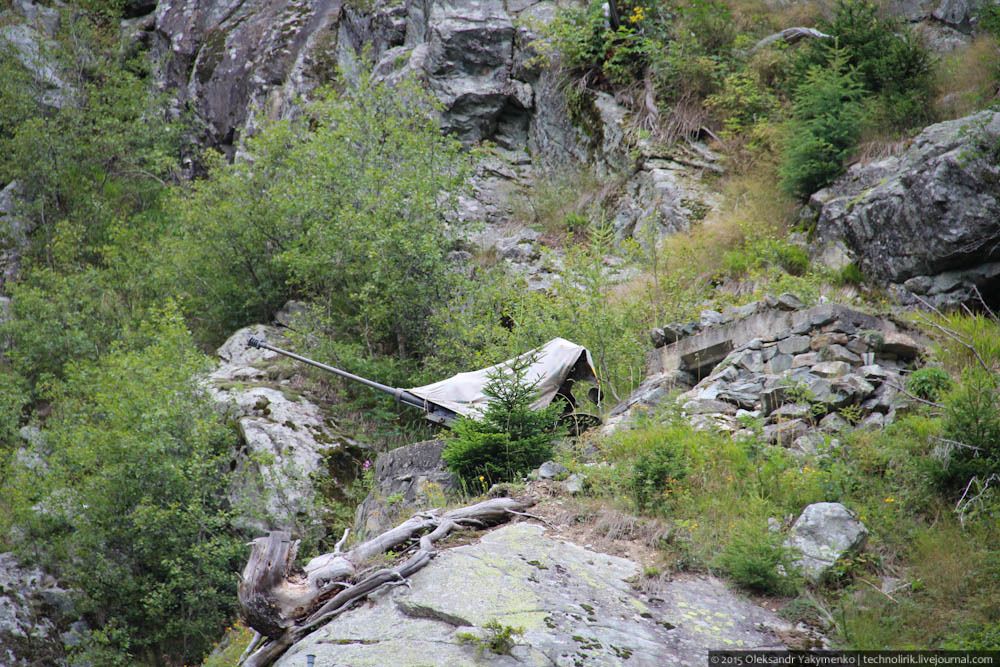

03. На склонах скалы размещены точки ПВО для прикрытия окружающей территории от атак с воздуха. Сама же крепость была недосягаема для авиабомб.

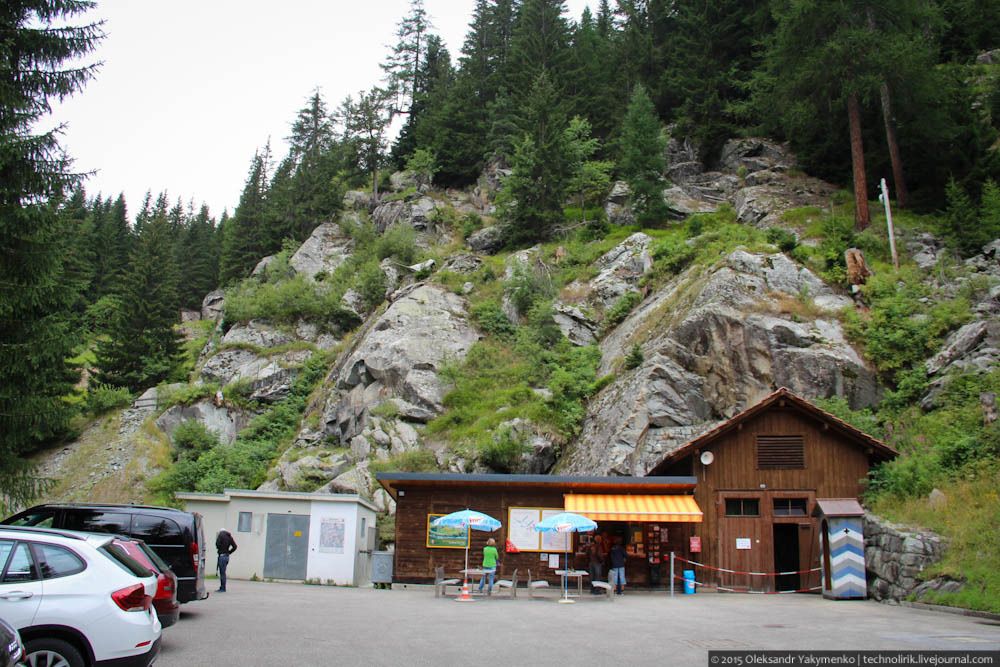

04. Внутри маскировочного деревянного сарайчика находится главный входной портал в крепость.
Небольшое историческое отступление:
События в Италии и Германии 1930-х годов, в результате которых Швейцария оказалась между двумя фашистскими государствами, активно наращивающими свои военные машины, вынудили маленькую страну к принятию концепции обороны, получившей название Национальный Редут, предложенную командующим швейцарской армией генералом Анри Гизаном. Было очевидно, что нейтральный статус Швейцарии вряд ли удержит ее соседей от соблазна иметь полный контроль над самым коротким путем между Германией и Италией, который проходил через швейцарские горные перевалы. В случае прямых военных действий у Швейцарии не было никаких шансов противостоять двум вооруженным до зубов соседям поэтому в концепции Национального Редута упор делался не на оборону границ страны, а на создание ситуации, в которой оккупация Швейцарии была бы слишком дорогостоящей и кровопролитной затеей.
С этой целью линия обороны переносилась с равнин в горы, где в конце 1930-х началось массовое строительство многочисленных фортификационных сооружений, способных противостоять пехоте и танкам противника. Горные дороги и тоннели минировались и подготавливались к взрывам. Командованию и личному составу всех частей и подразделений поступил приказ, согласно которому с момента начала боевых действий, они должны оборонять свои участки не взирая на приказы о прекращении сопротивления.
Таким образом, любой противник, вторгшийся в страну, столкнулся бы с задачей установления контроля над обширными горными районами с полностью разрушенной инфраструктурой, где держали бы оборону многочисленные военные формирования, размещенные в неприступных крепостях, скрытых в толще скал. В таких условиях было выгодней договориться, чем воевать, к тому же Швейцария демонстрировала явное желание договариваться.
Оборонительная линия Редут обошлась Швейцарии в 8 миллиардов евро в переводе на сегодняшний курс.
05.
Строительство крепости Креставальд, являющейся частью швейцарского Редута, началось в сентябре 1939 года сразу после начала Второй мировой войны и было закончено в июне 1941. Процесс строительства был строго засекречен а территория стройки охранялась круглосуточно вооруженными патрулями. Назначение крепости заключалось в защите трасс, проходящих через горные перевалы Splügenpass и San Bernardinopass и отражении возможных атак со стороны Италии. Крепость Креставальд являлась важнейшим звеном укрепрайона кантона Граубюнден, который включал также многочисленные доты, окопы и противотанковые преграды. Гарнизон крепости состоял из 95 солдат и офицеров. Объект в течении времени модернизировался и находился в боевой готовности до 1995 года, после чего был разоружен и снят с активного баланса вооруженных сил Швейцарии. В 2000 году крепость открыла свои двери для посетителей в качестве музея.
06. Амбразура, прикрывающая главный вход в крепость.
Всю свою историю крепость была сверхсекретным объектом, гриф секретности с которого был снят лишь в конце 1990-х. Об уровне секретности красноречиво свидетельствуют воспоминания бывшего солдата, проходившего в крепости службу:
«Секретный объект в долине Креставальд был окружен периметром шириной до десяти метров. Секретность его была высшего уровня. Лишь попадая внутрь крепости, ты впускал ее в сознание, покидая ее, ты удалял о ней все воспоминания. Крепость была абсолютным табу для всех — для чиновников, знакомых и друзей, жены и детей. Про крепость и службу в ней было запрещено писать даже в приватном дневнике. Даже намеками. За нарушение тайны следовал расстрел.»
07. На фото справа вход в пулеметный каземат, прикрывающий входной портал.

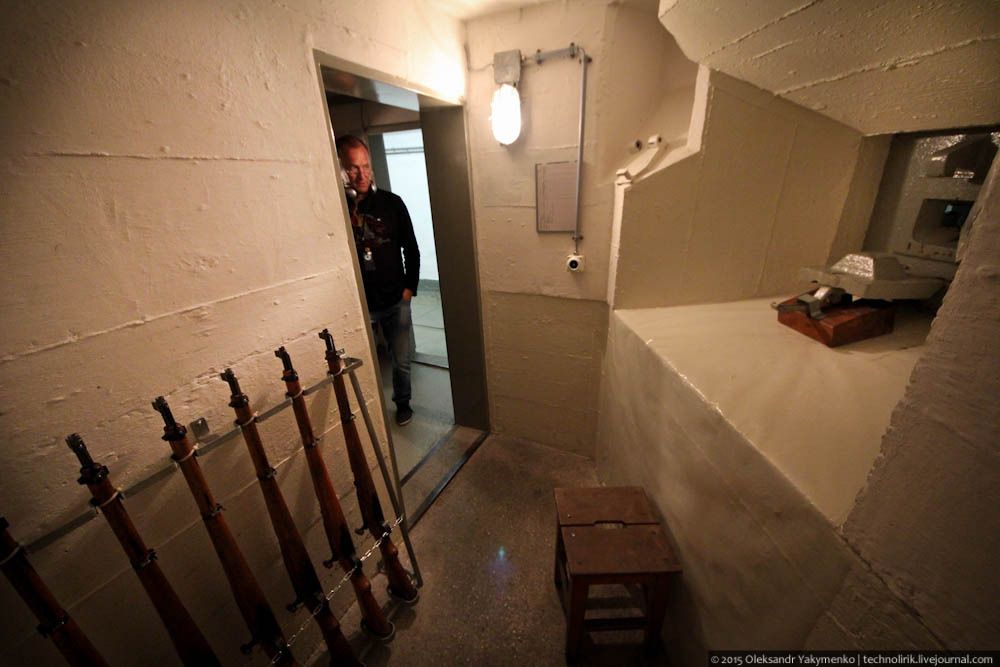

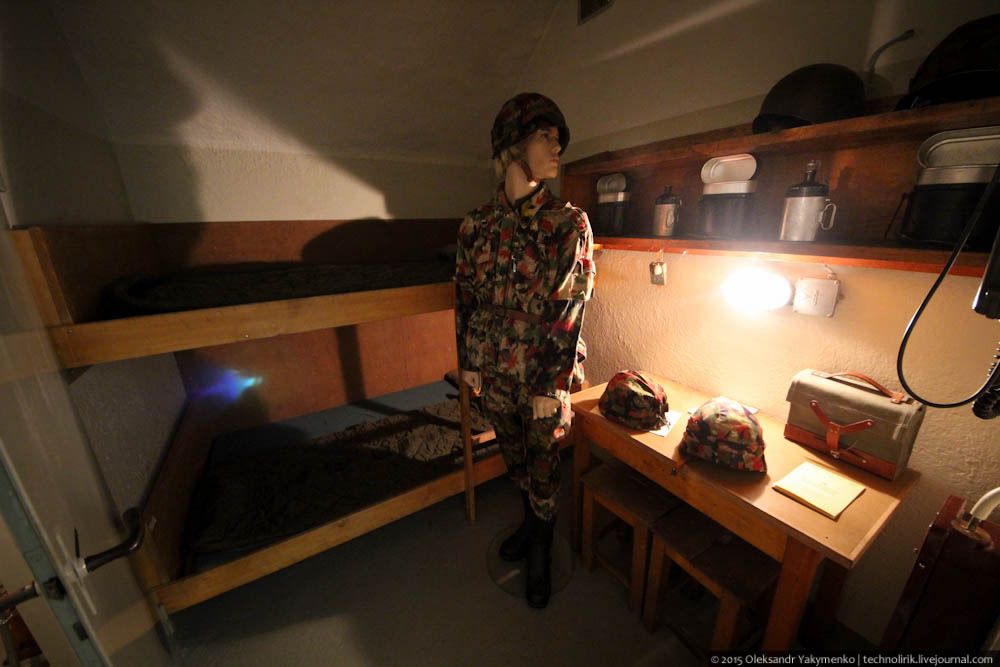

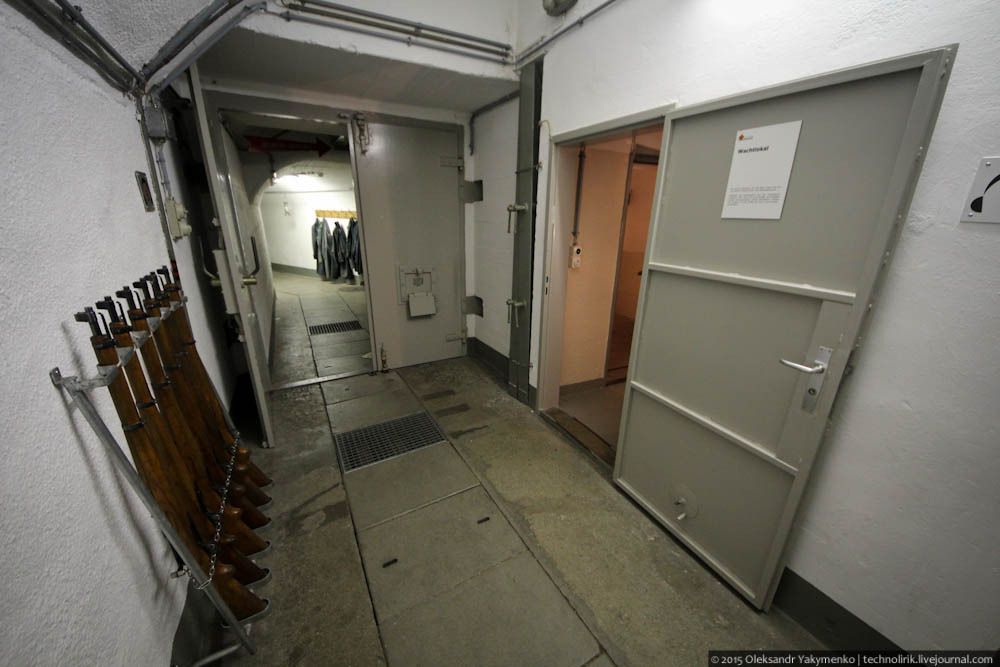

08. Внутри караульного каземата располагались 6-8 человек, в чьи задачи входила проверка документов входящих и выходящих в крепость людей а также защита входа внутрь крепости в случае вооруженного вторжения.

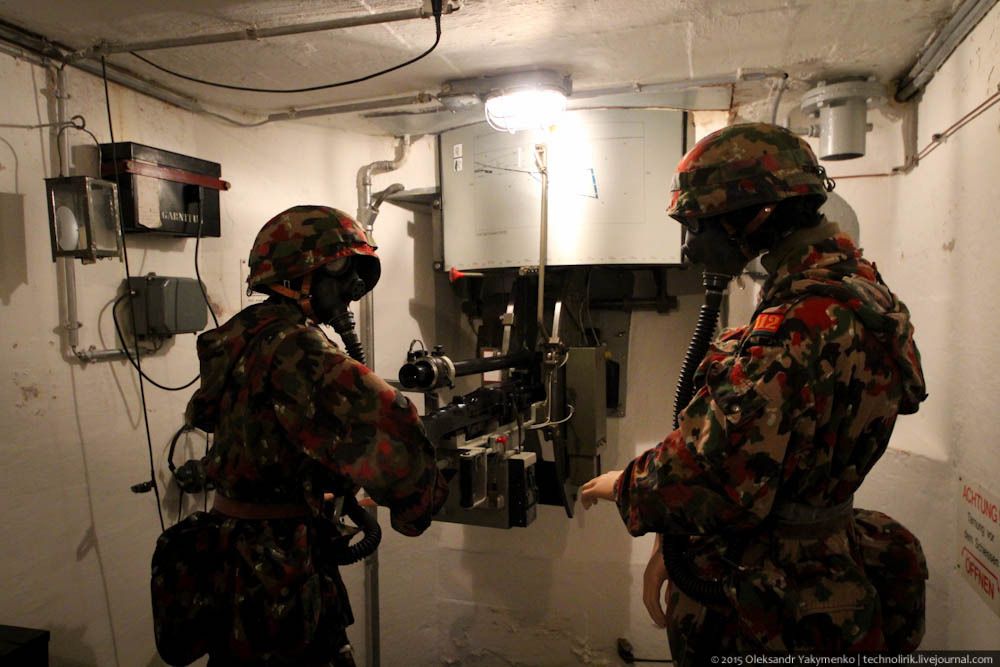

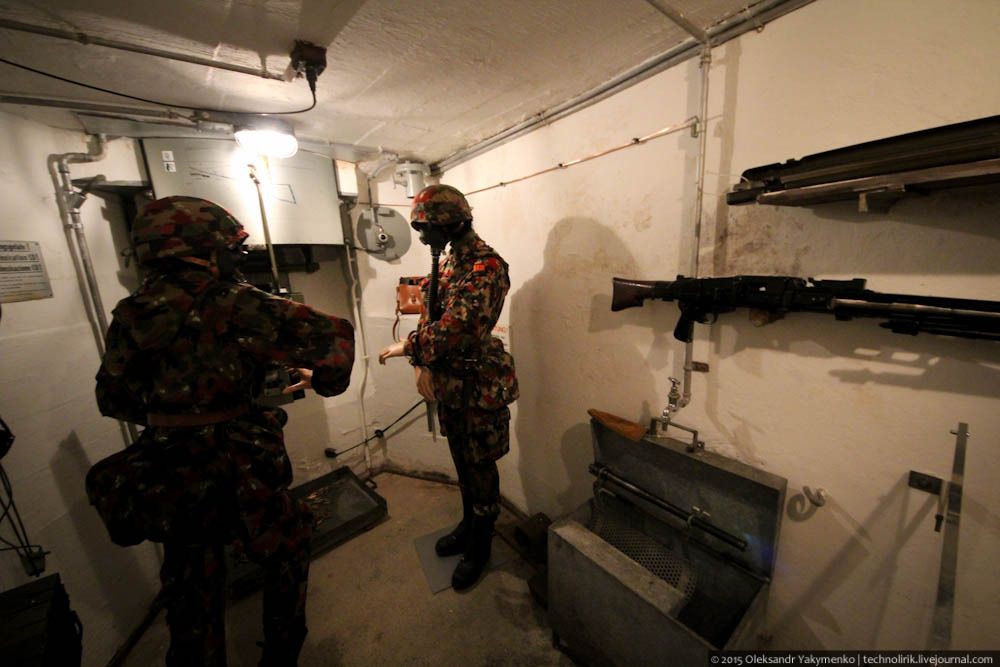

09. Внутри огневой комнаты каземата.

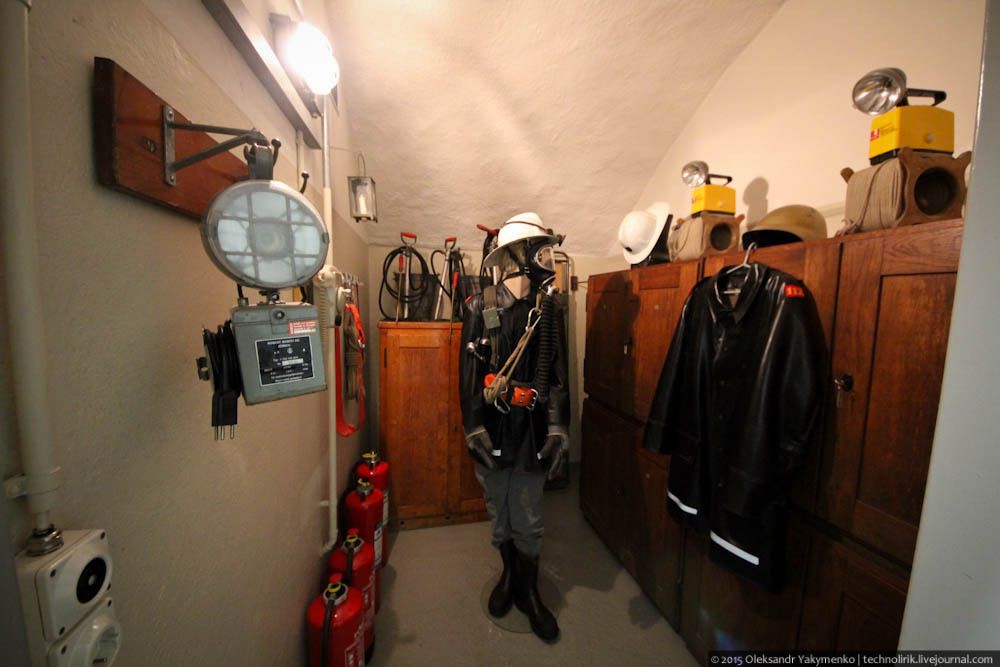

10. Через стенку от караульного каземата находится комната пожарной охраны объекта, состоявшей из 8 человек.

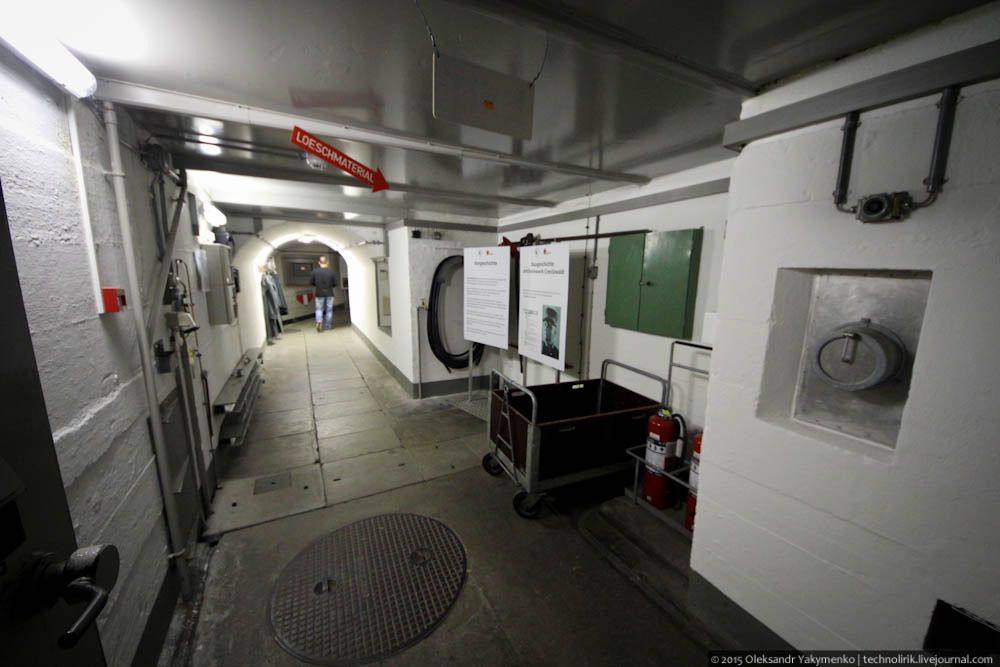

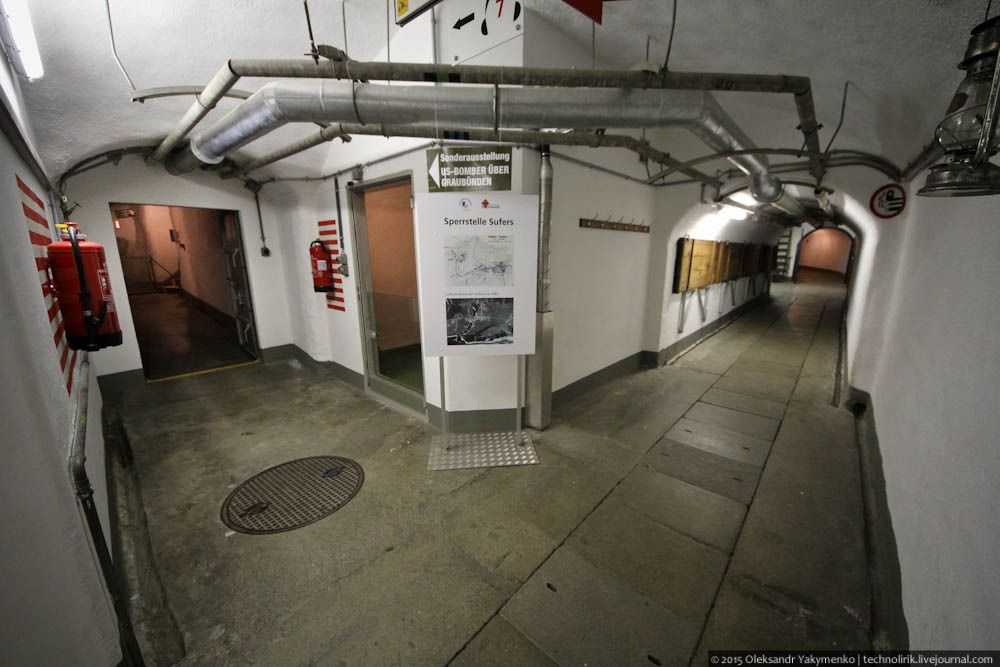

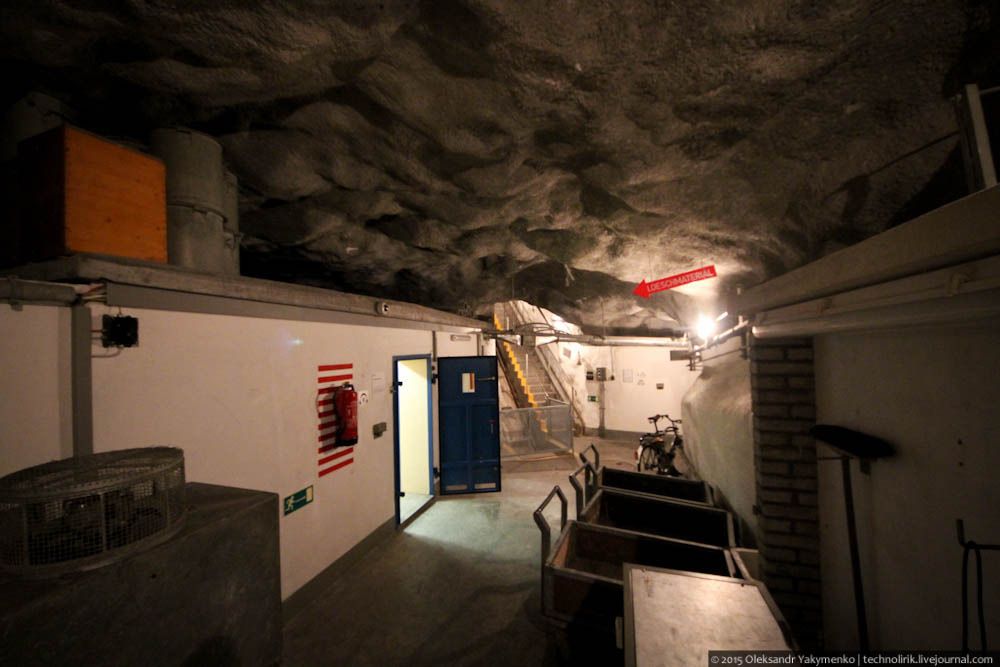

11. Дальше по ходу продвижения внутрь крепости натыкаюсь на развилку: направо уходит потерна к зоне обеспечения и казармам, налево к боевым блокам крепости. Направляюсь сперва к боевой части.
12. На площадке расположен центр управления артиллерийским огнем и почтовое отделение. В обе стороны от площадки уходят лестницы к боевым позициям.
13. Сперва направляюсь к пулеметной точке, прикрывающей подступы к крепости.
14. Пулеметная точка состоит из двух комнат, соединенных лестницей. На нижнем уровне хранился боезапас и тут же стоит станок для снаряжения пулеметных лент, напоминающий мясорубку.
Снял полуминутный ролик, который даст более полное представление об организации внутреннего пространства этой локации:

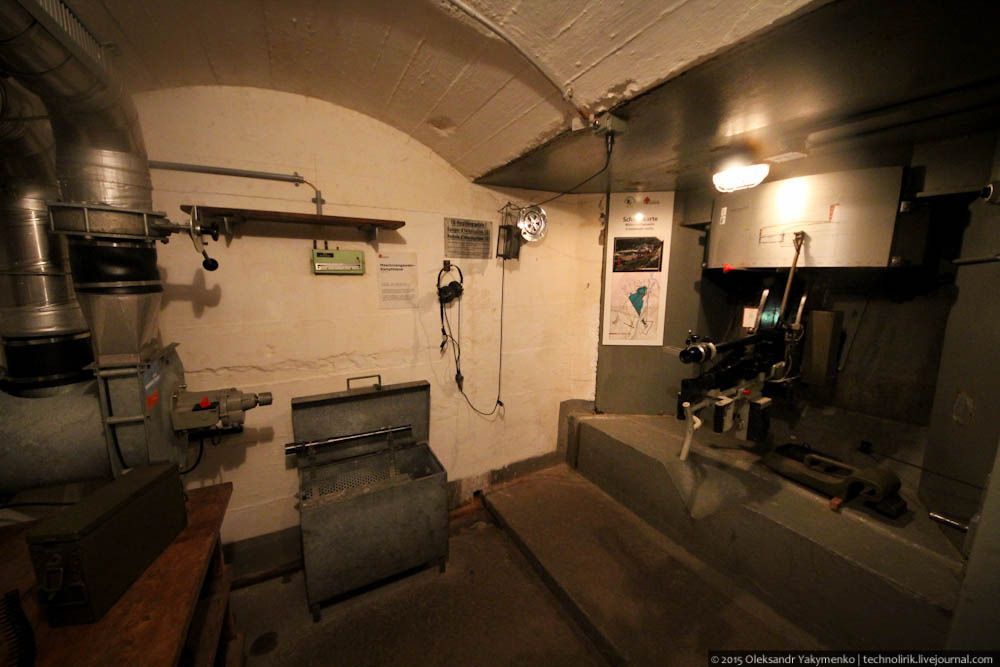

15. Собственно сама пулеметная точка.

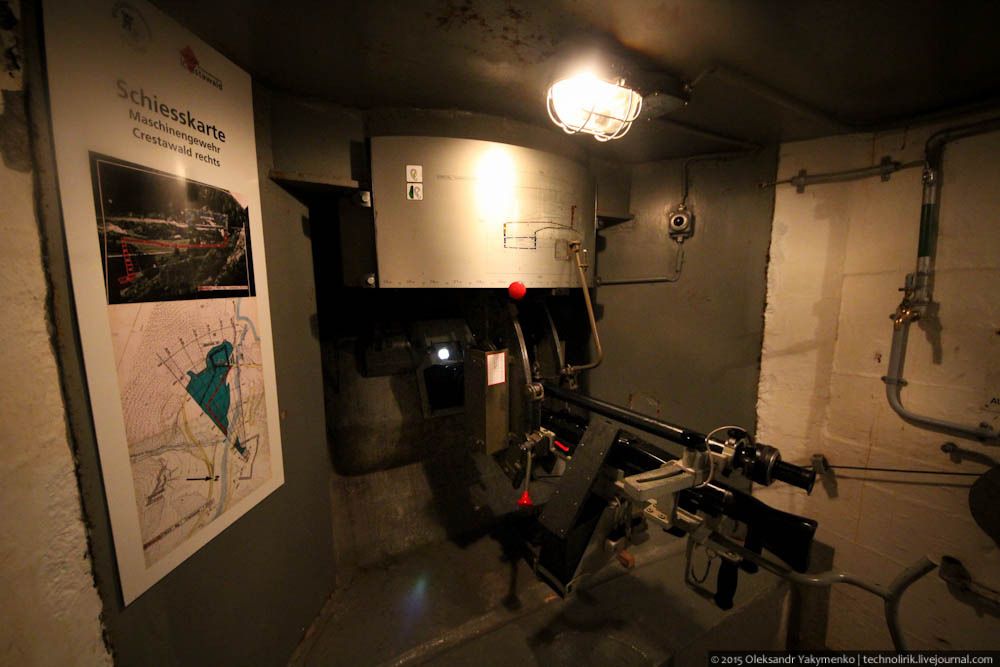

16. Пулеметные точки крепости были оснащены пулеметами модели MG 11- с 1974 года MG 51/80. Калибр 7,5 мм, скорострельность от 600 до 1000 выстрелов в минуту, дальность стрельбы 1000 метров. Каждая боевая позиция была оборудована дыхательными масками для защиты от пороховых газов, подключенными к автономной системе снабжения воздухом.
17. Во избежание проникновения пороховых газов на нижний уровень огневой точки, оба помещения разделял газонепроницаемый люк.

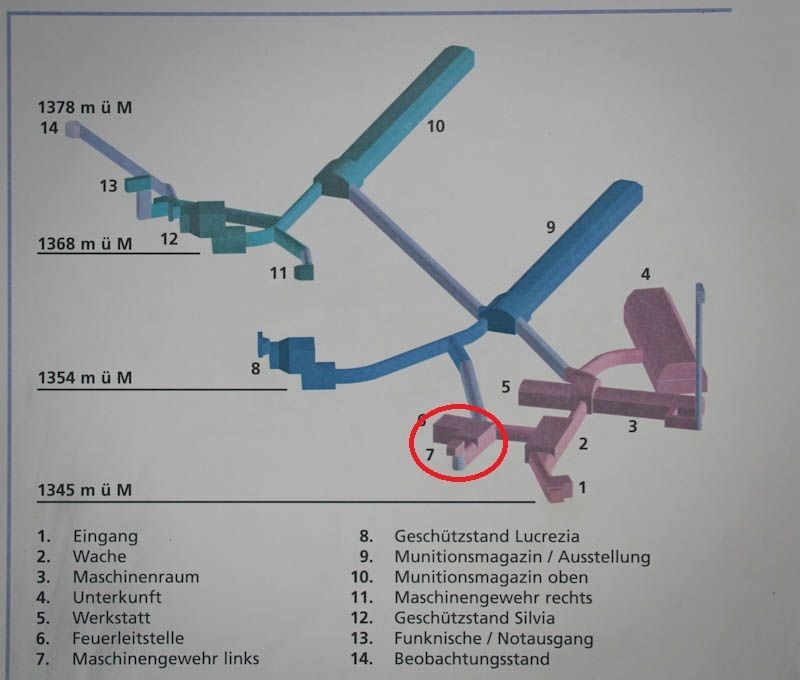

Для наглядности приведу план крепости. Входной портал обозначен на плане цифрой 1, за ним следует караульный каземат 2, миновав который, я повернул налево и, пройдя мимо центра управления артиллерийским огнем 6, попал в пулеметный каземат 7.
18. Возвращаюсь на площадку с центром управления артиллерийским огнем.
19. Заглянем внутрь.

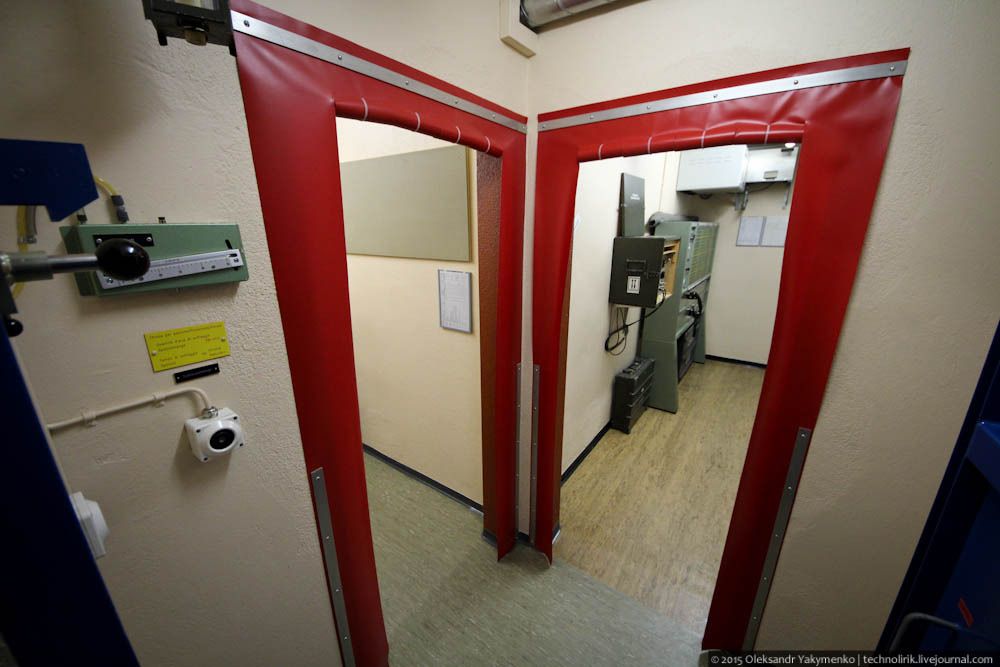

20. Внутри здания несколько помещений с брезентовыми дверями.

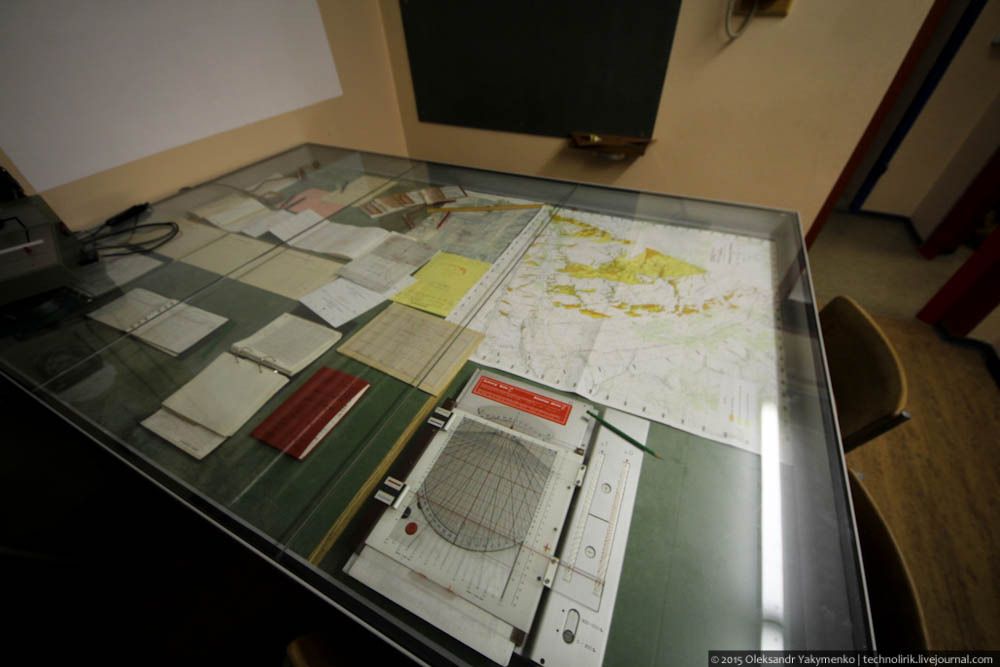

21. В первом помещении находится стол с каким-то оборудованием, в углу стоит труба, похожая на гранатомет.

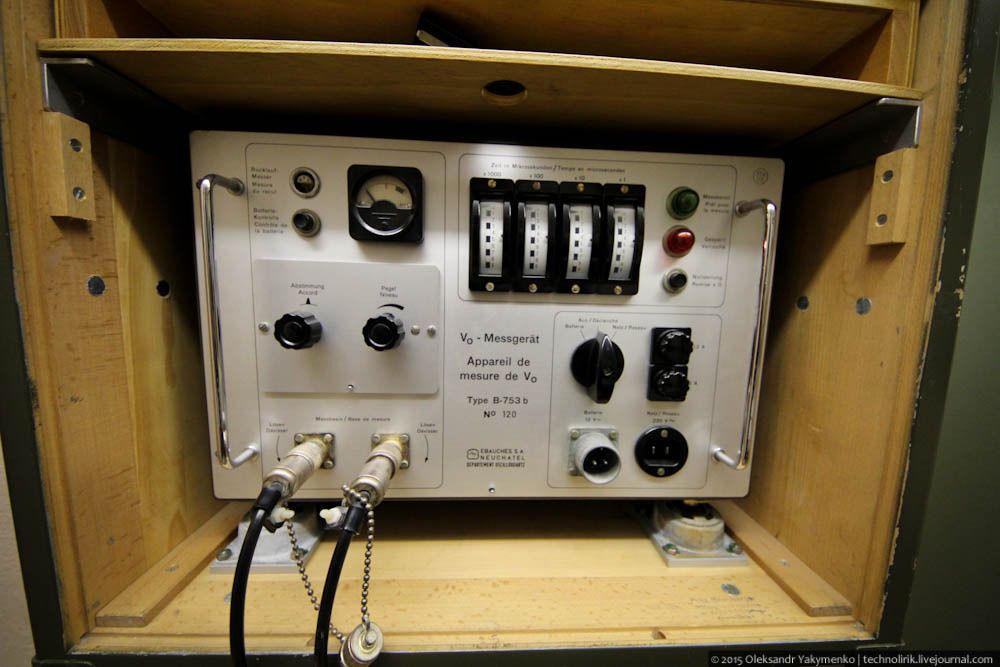

22. Что за приборы — не скажу, так как подписей и инфотабличек не было.

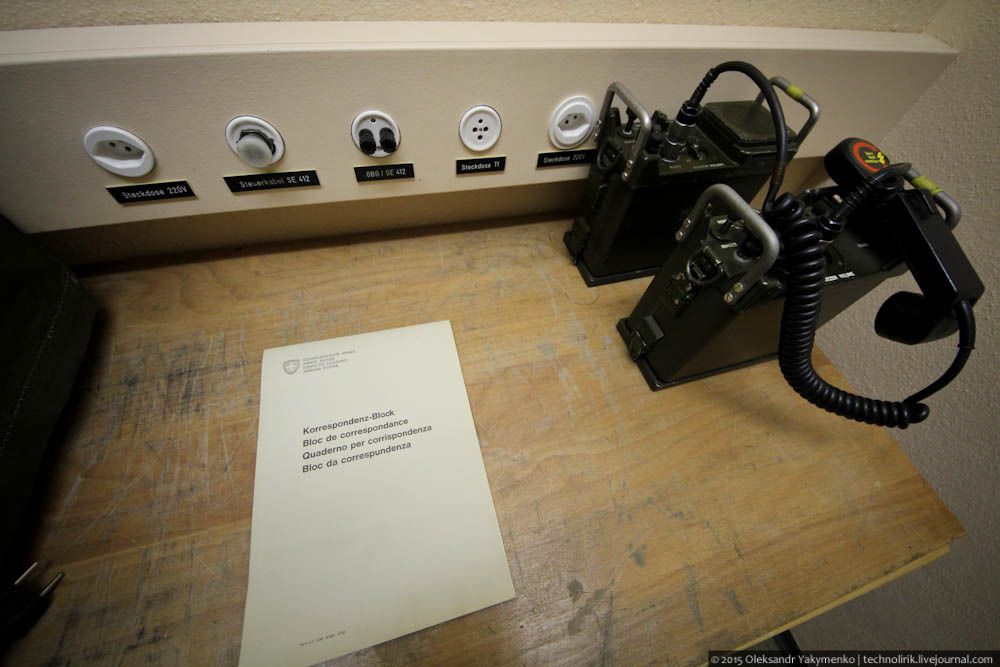

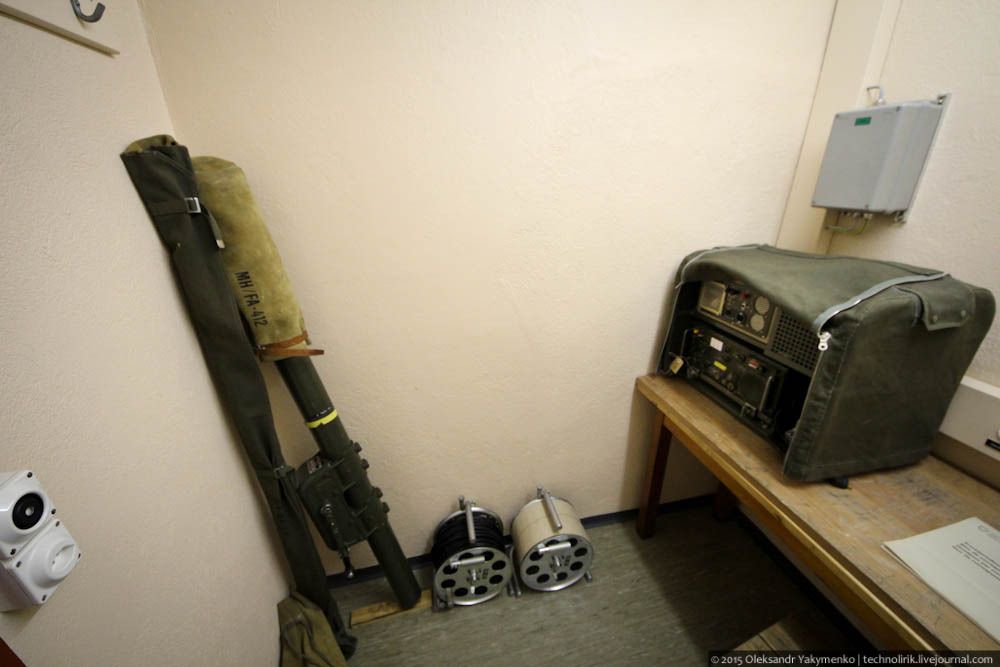

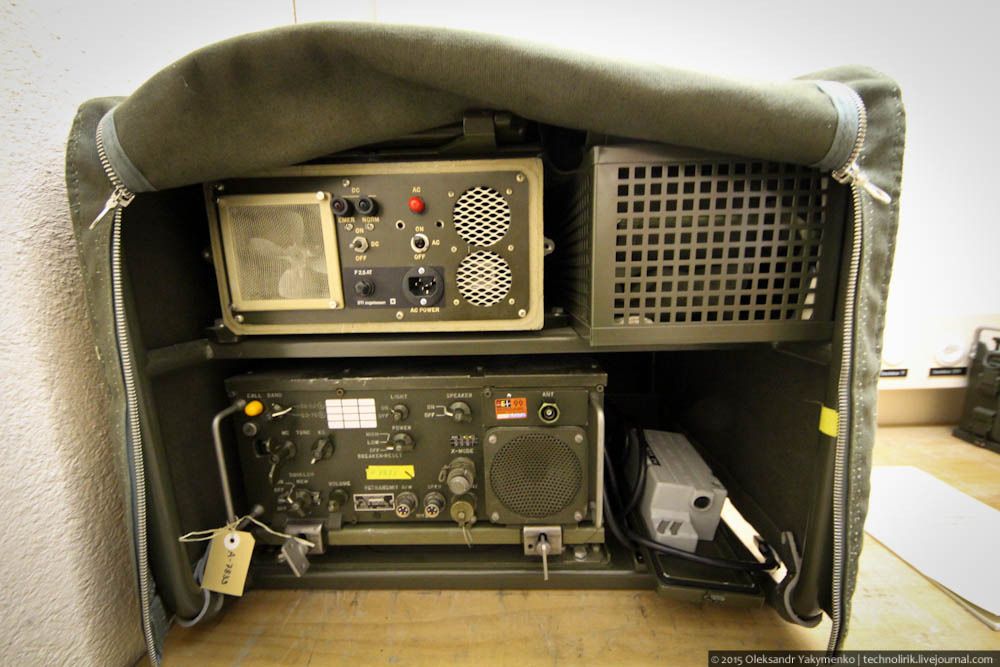

23. На другом краю стола переносные средства связи.

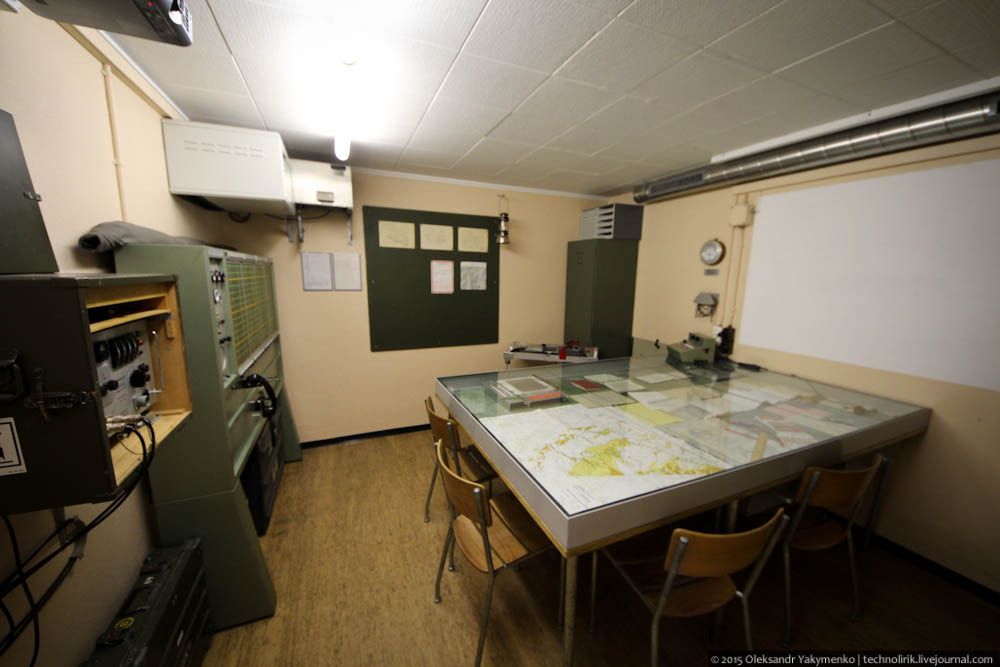

24. Следующее помещение и есть центр управления артиллерийским огнем.
Функционировал он следующим образом:
Группа наблюдателей и разведчиков, размещенных на позициях вне крепости вблизи предполагаемых целей, передавали по телефону или по радиоканалам координаты целей в центр. Затем в центре управления артиллерийским огнем происходил расчет параметров стрельбы при помощи специальных устройств. После чего параметры передавались по телефону к артиллерийским орудиям, орудия настраивались согласно расчетам, и производились стрельбы. Внешние наблюдатели докладывали о результатах стрельб, после чего следовала корректировка огня и последующие залпы, если цели не были поражены.
25. Автоматизированное оборудование для артиллерийских расчетов.

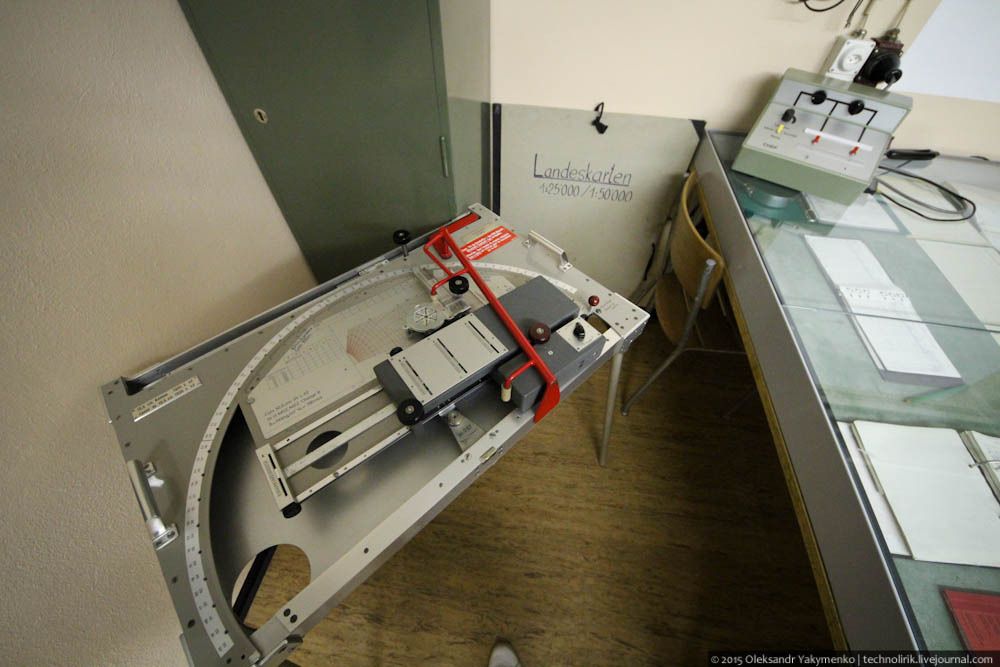

26. Прибор для расчета корректировок.
27. Schiesselementerechner — прибор для расчета параметров стрельбы.

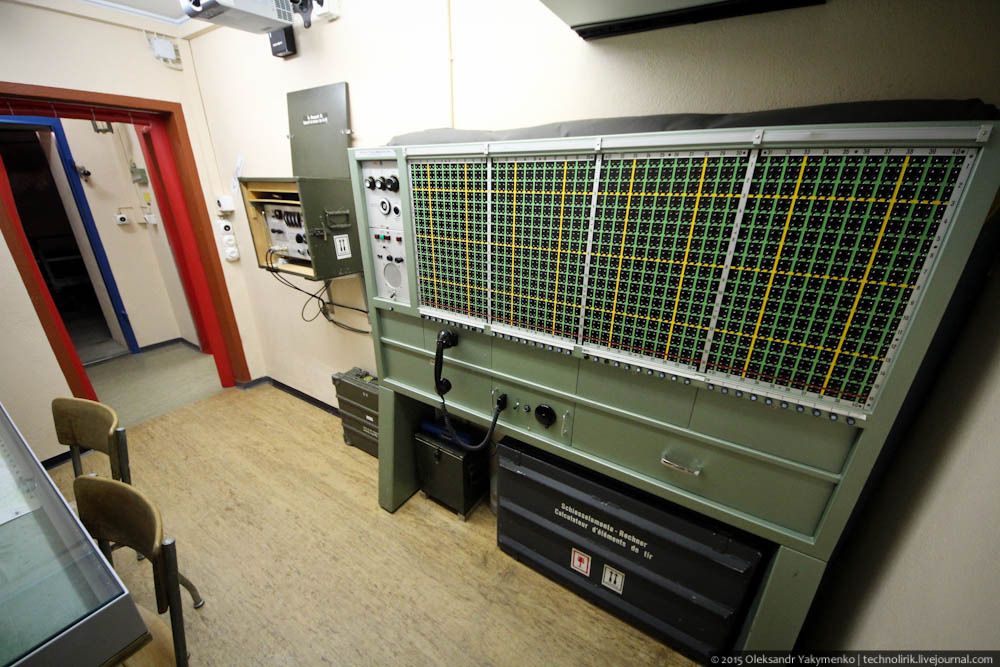

28. Телефонный коммутатор.
В центре установлен проектор с записью того, как происходит процесс получения координат центром, рассчет параметров стрельбы и передача их к орудиям. Снял видео для наглядности:
Ну и собственно сами стрельбы:
Вообще тут нужно отметить как прекрасно, я бы сказал идеально организован музей: все оборудование внутри полностью оригинальное, всюду можно лазить и все трогать, запретов нет вообще никаких и вдобавок экспозиция дополнена таким крутым видеоматериалом. До сих пор я не встречал ничего подобного, швейцарцы в очередной раз показали, как сделать идеальный музей.
29. Через стенку от центра управления огнем находится почтовое отделение. Из-за требований секретности, гарнизон был полностью отрезан от окружающего мира и единственной связной ниточкой солдат и офицеров с родными и близкими были письма.

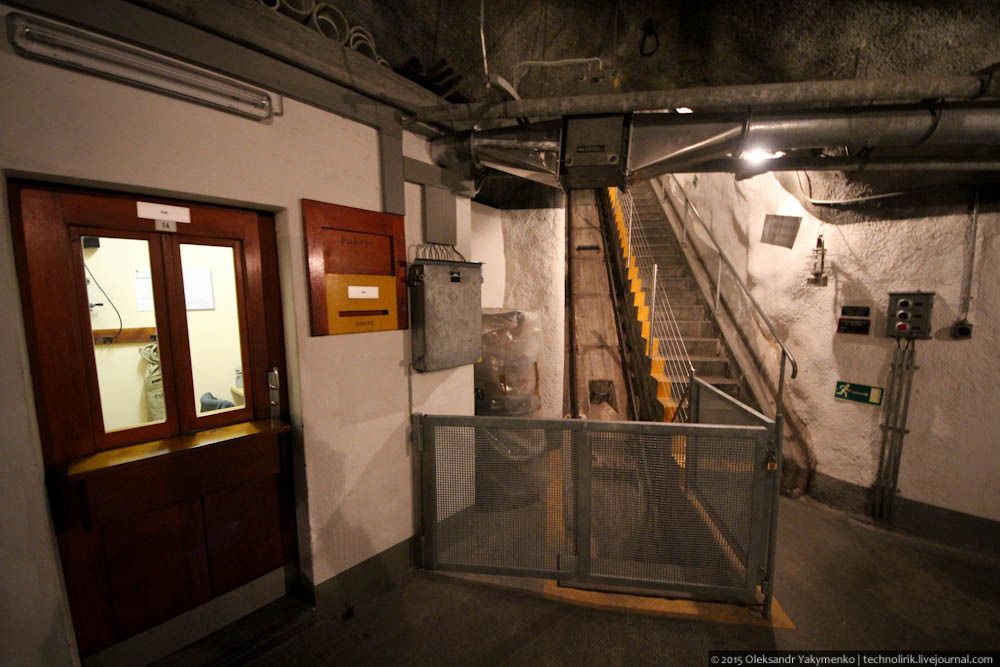

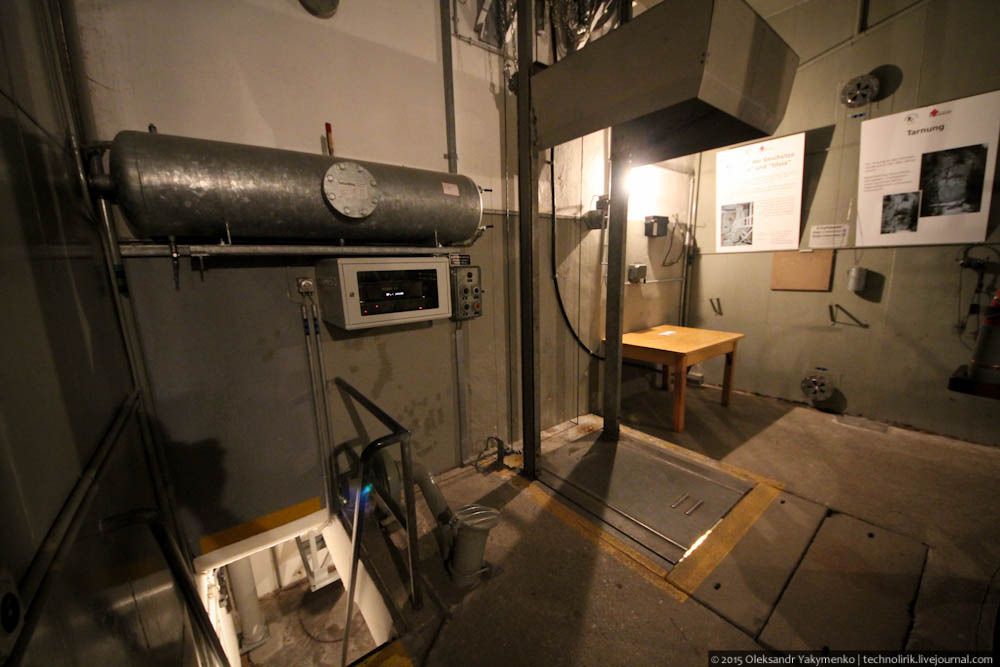

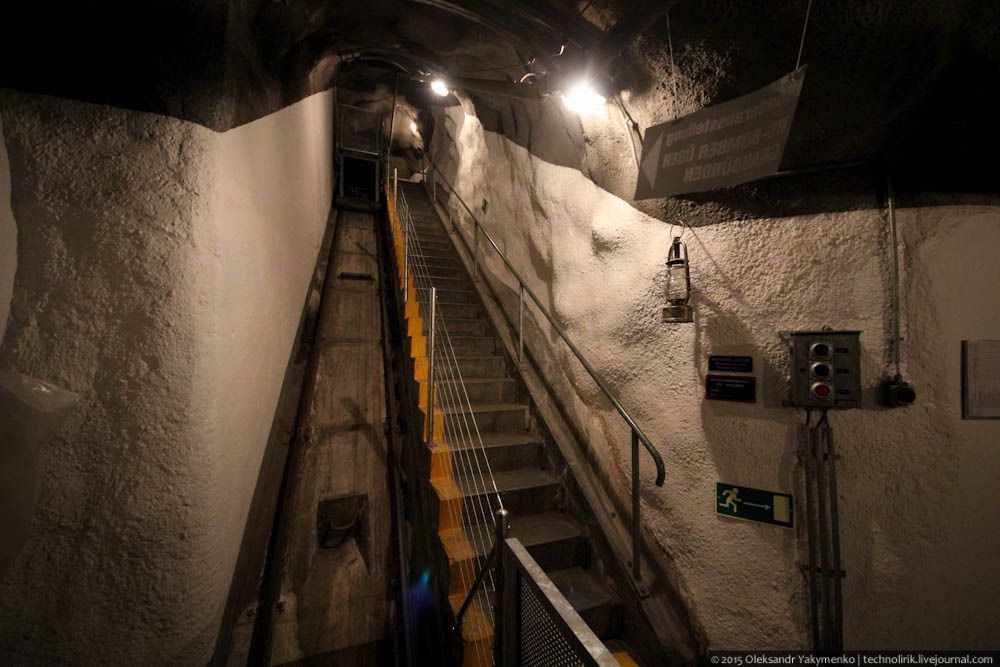

30. Лестница, ведущая к артиллерийским орудиям. Параллельно лестнице установлен подъемный механизм для транспортировки тележек с боеприпасами к оружейному складу.
31. Наверху застыла кабинка подъемника, в которую заводилась тележка со снарядами.

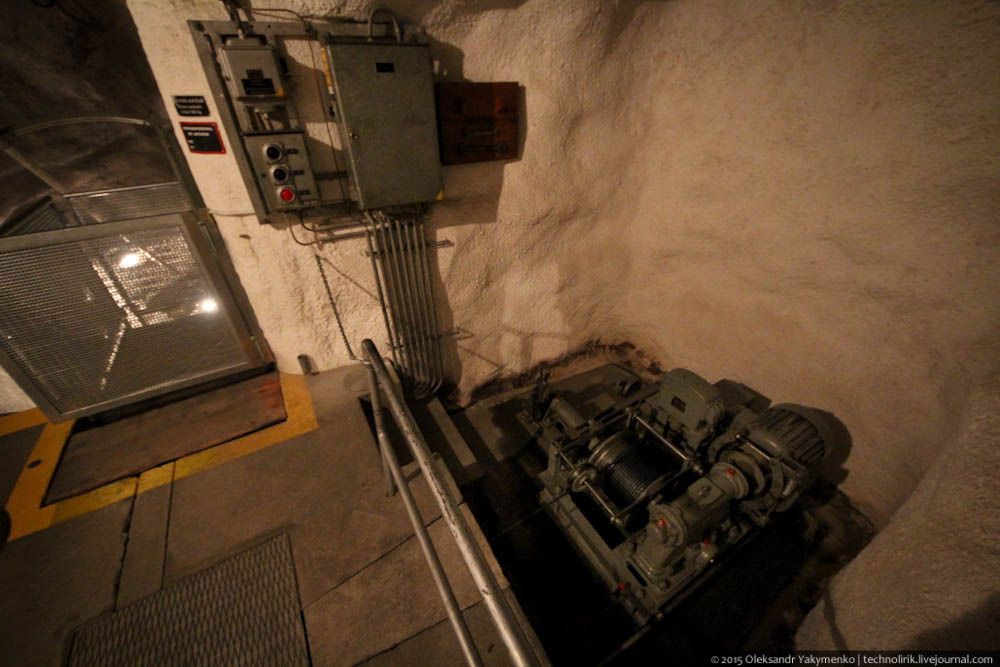

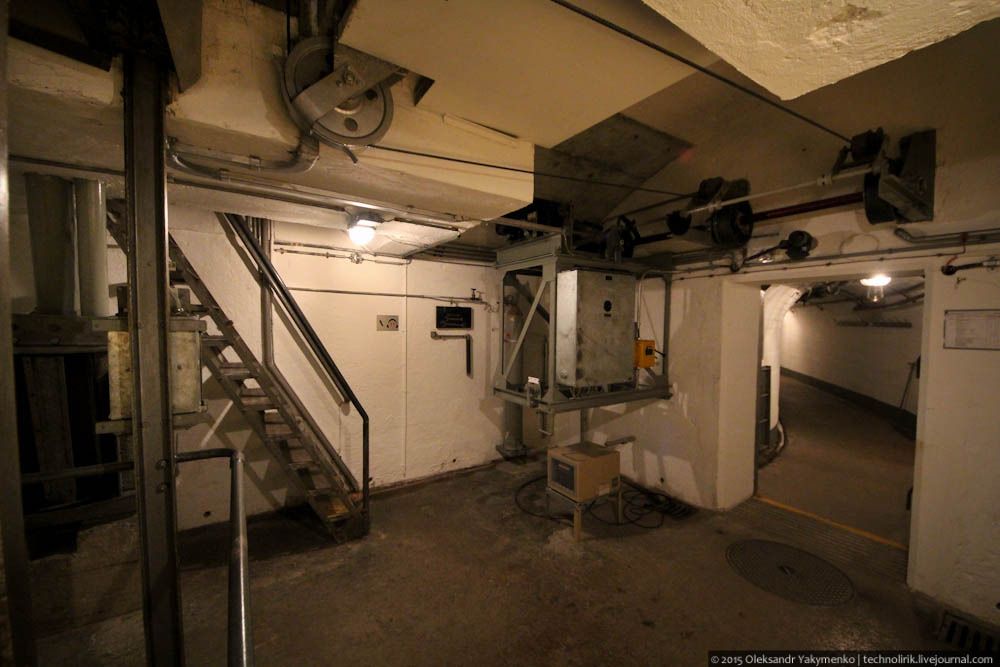

32. Подъемный механизм и пульт управления подъемником.

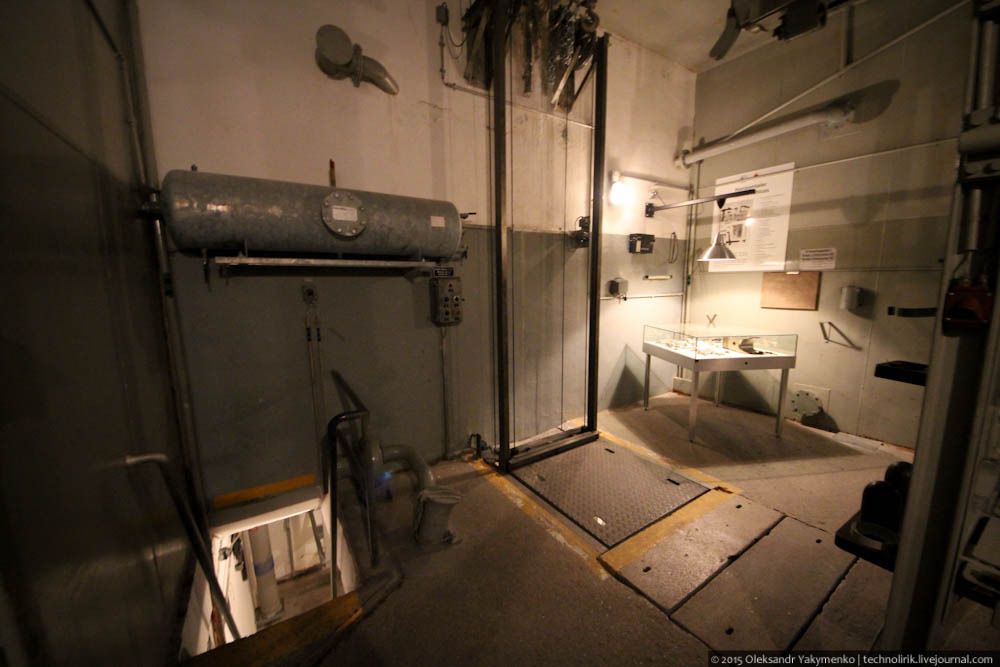

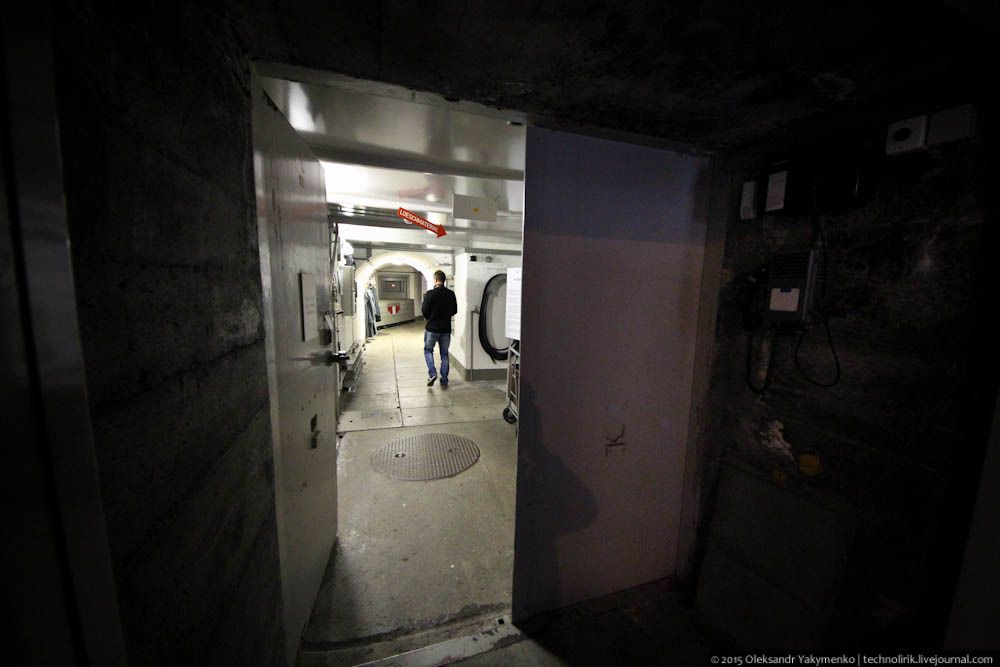

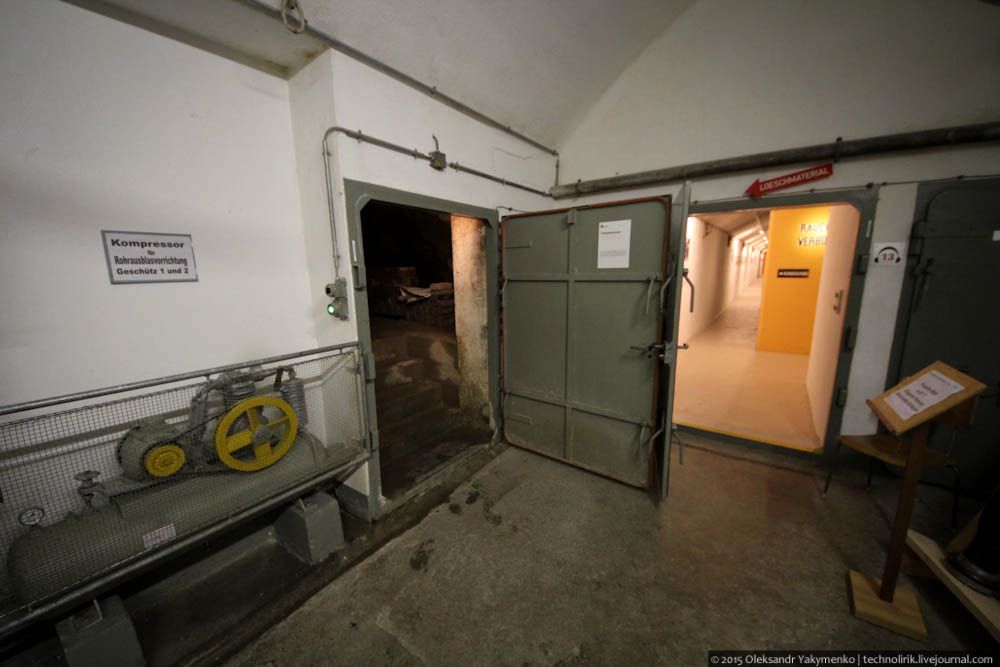

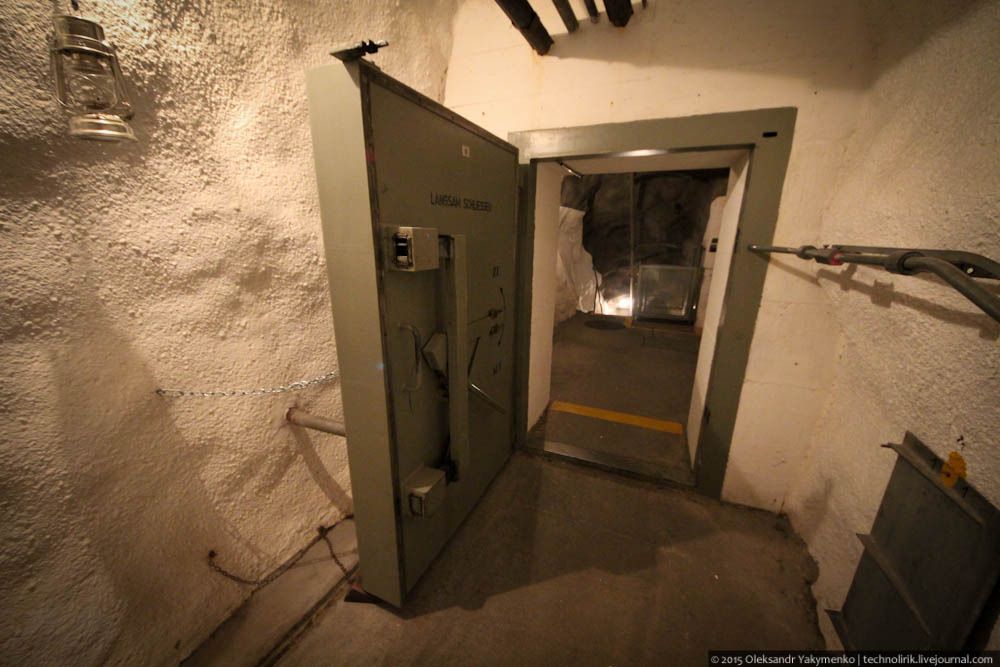

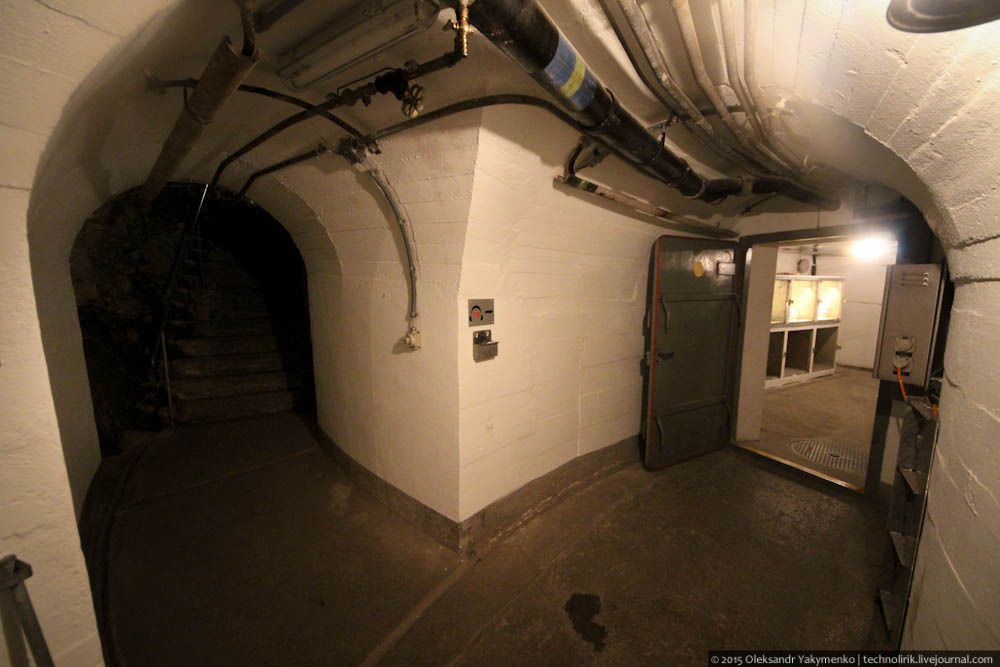

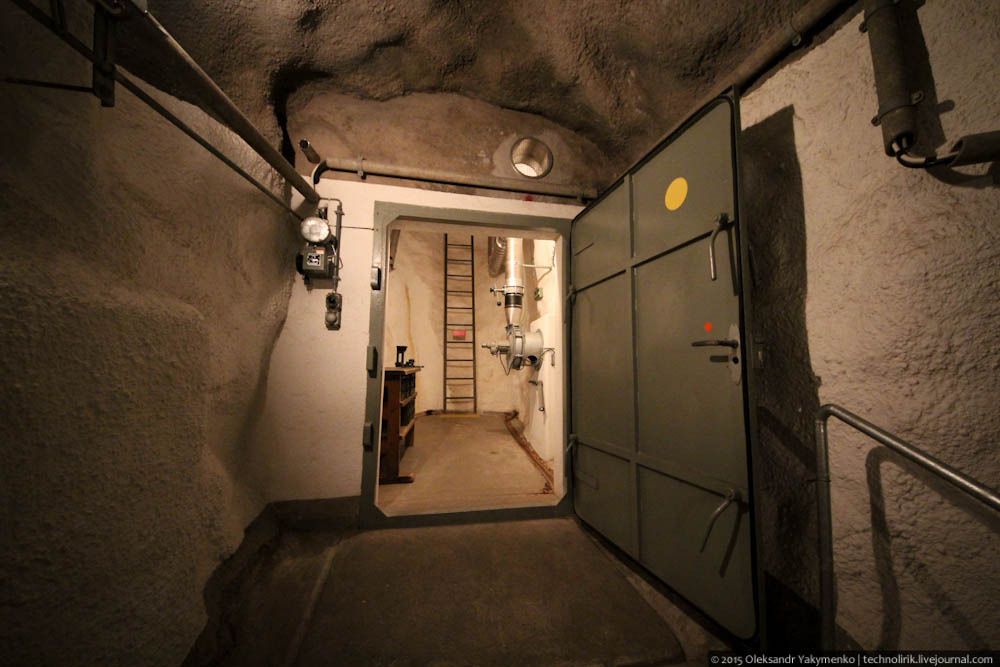

33. Вход в боевой сектор закрывает шлюз из двух массивных бронедверей, которые в боевом положении нельзя было открыть одновременно.

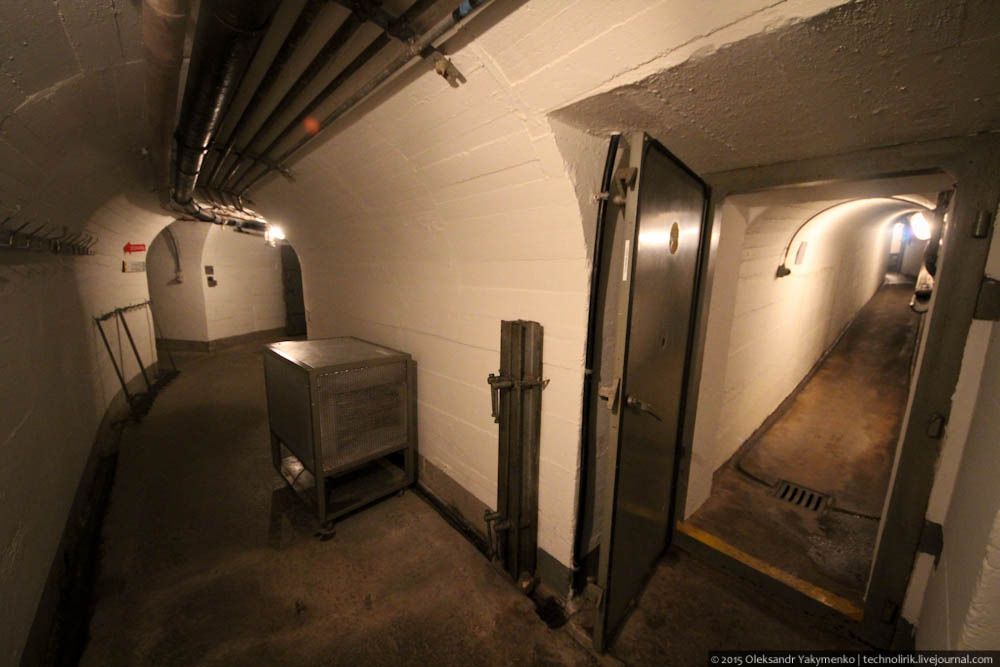

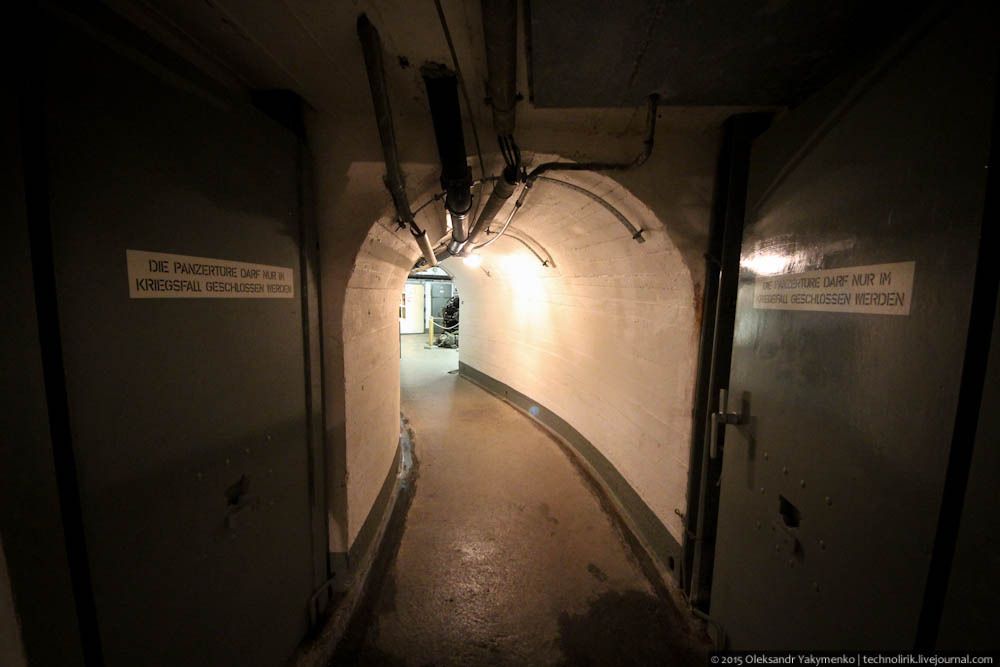

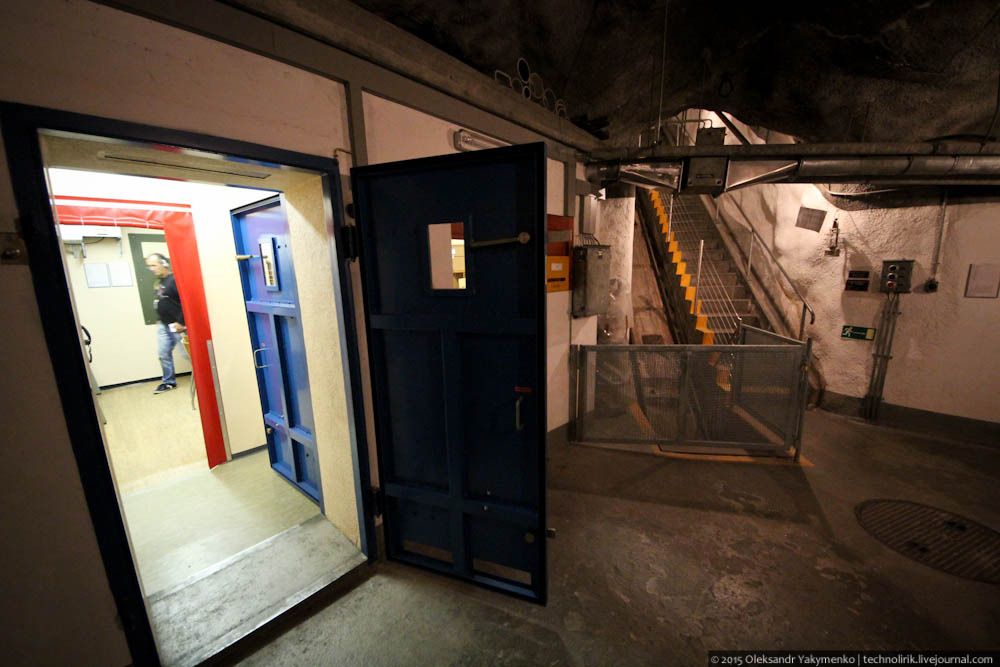

34. Бронедвери должны были защитить зону обеспечения крепости в случае детонации снаряда в боевом секторе. Подобный случай произошел в одной из крепостей Редута — на складе боеприпасов сдетонировал снаряд, что привело к многочисленным жертвам. С тех пор обеспечению безопасности в крепостях уделялось особое внимание и боевой сектор с артиллерийскими складами отделялся от жилой зоны массивными бронедверями.

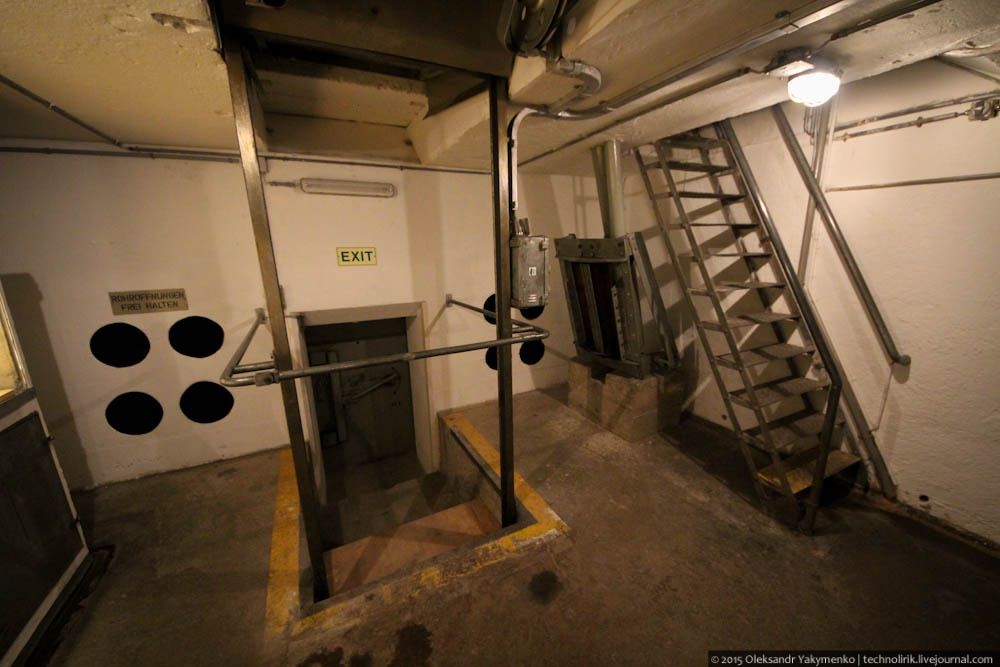

35. Миновав шлюз, попадаю на нижний уровень артиллерийского каземата.

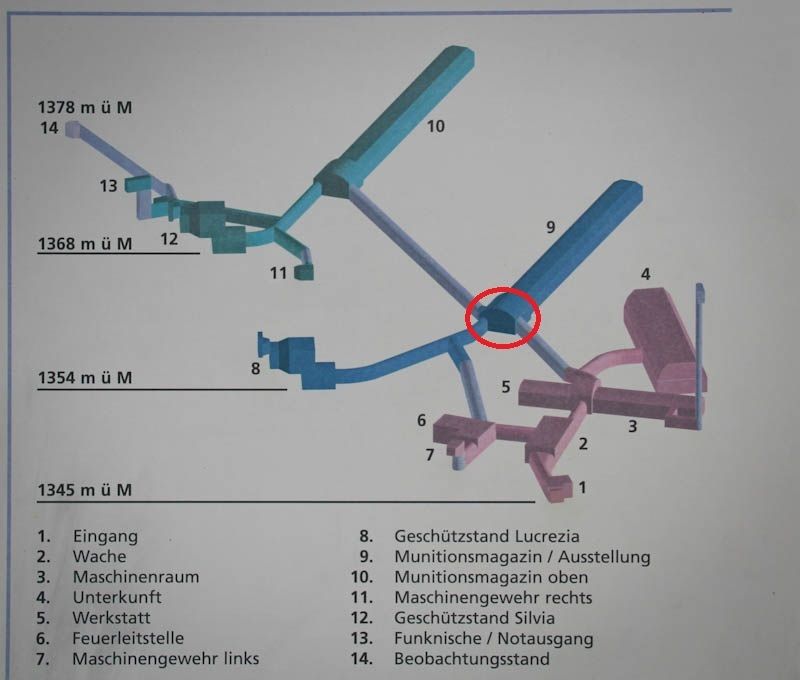

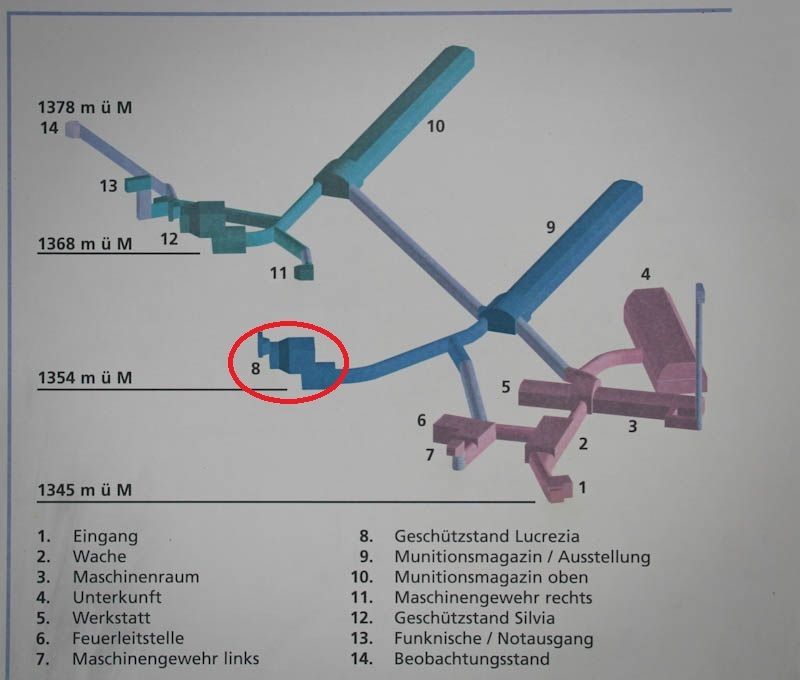

На карте это место обозначено цифрой 8:

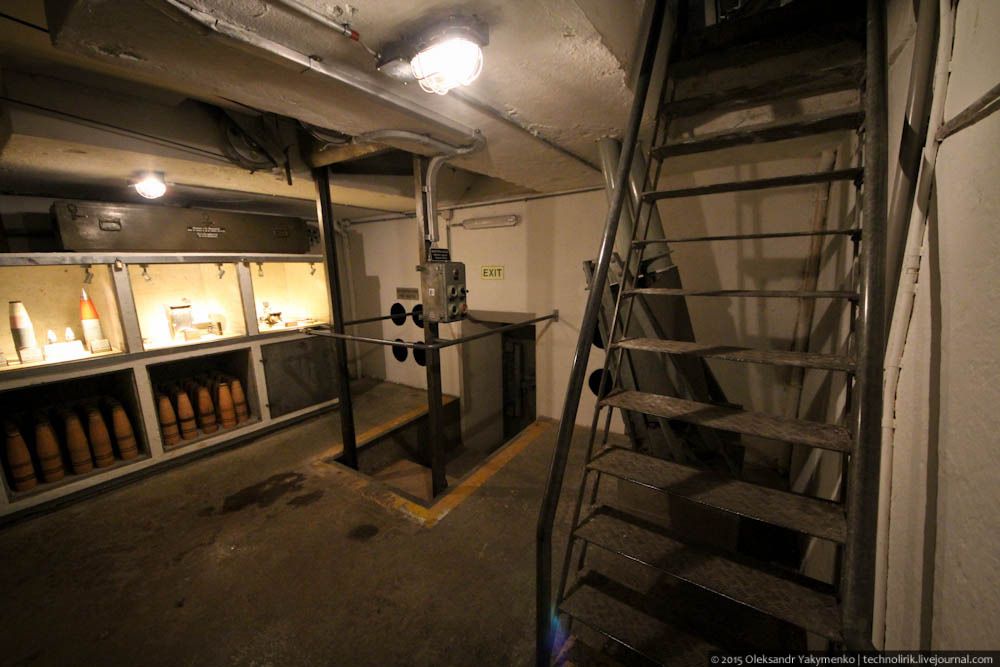

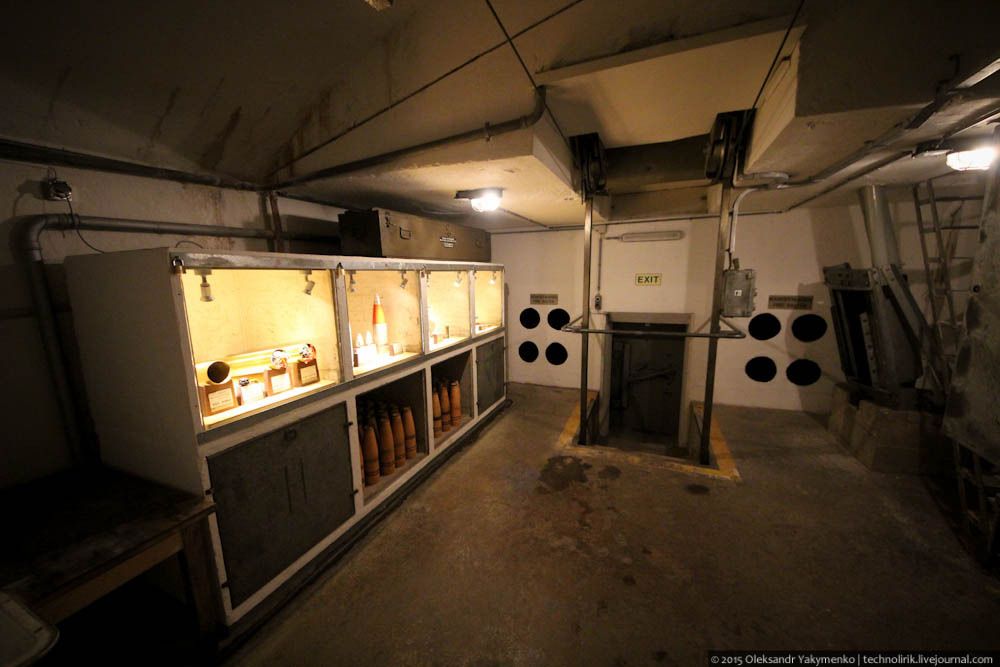

36. На нижнем уровне артиллерийского каземата находится локальный склад боеприпасов, в который доставлялись снаряды, гильзы и взрыватели с одного из двух главных артиллерийских складов.
37. Справа от склада расположена шахта подъемника для доставки снарядов на верхний уровень к орудию. За ней дверь аварийного выхода на поверхность. Еще правей лестница, соединяющая оба уровня.

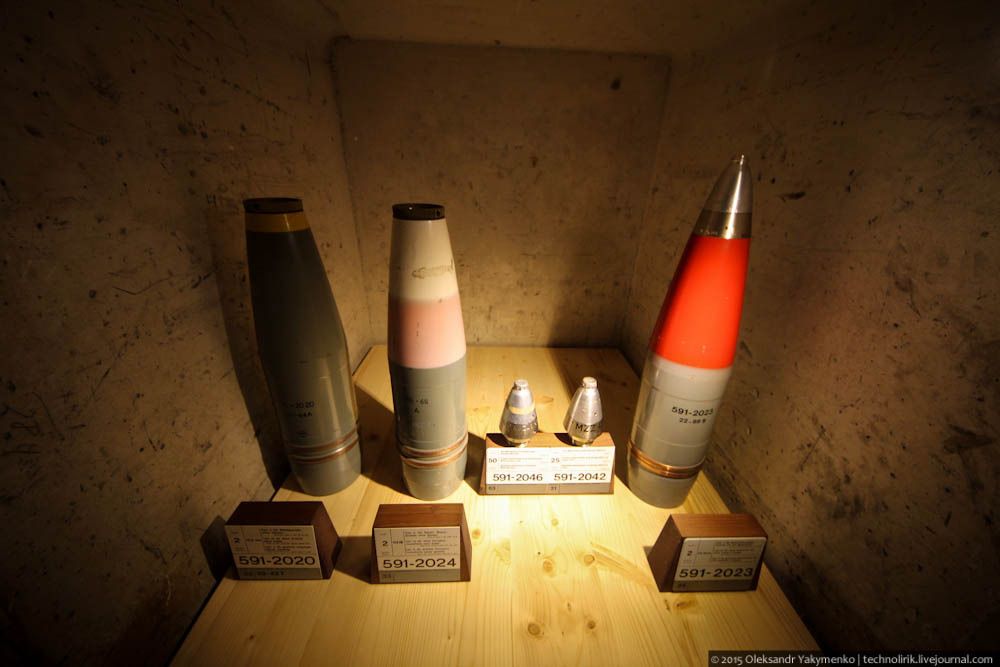

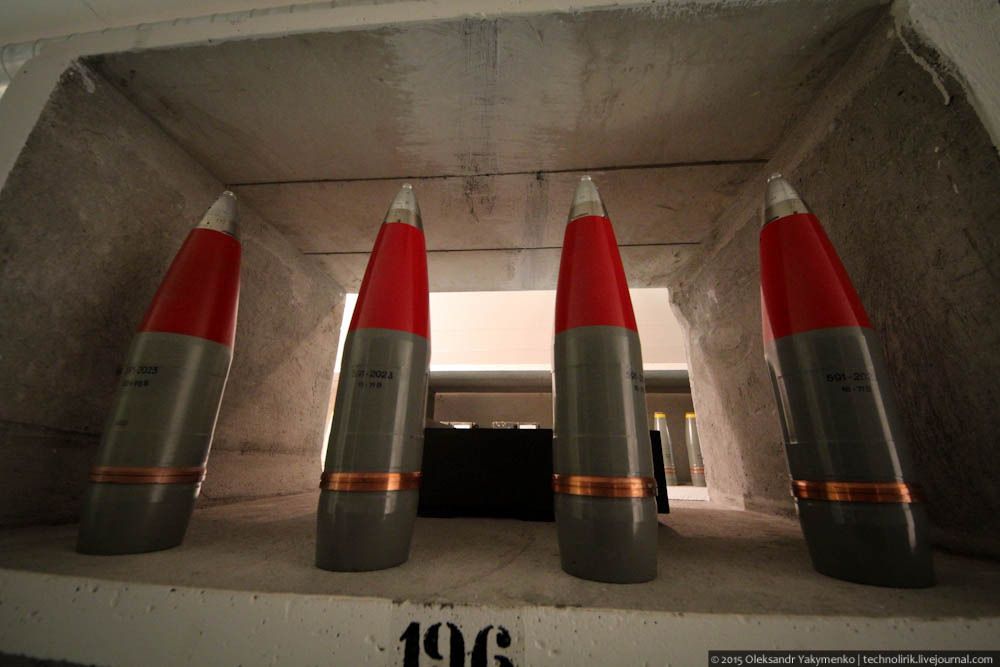

38. В нишах складского стеллажа выставлены образцы снарядов, применявшихся в крепости.

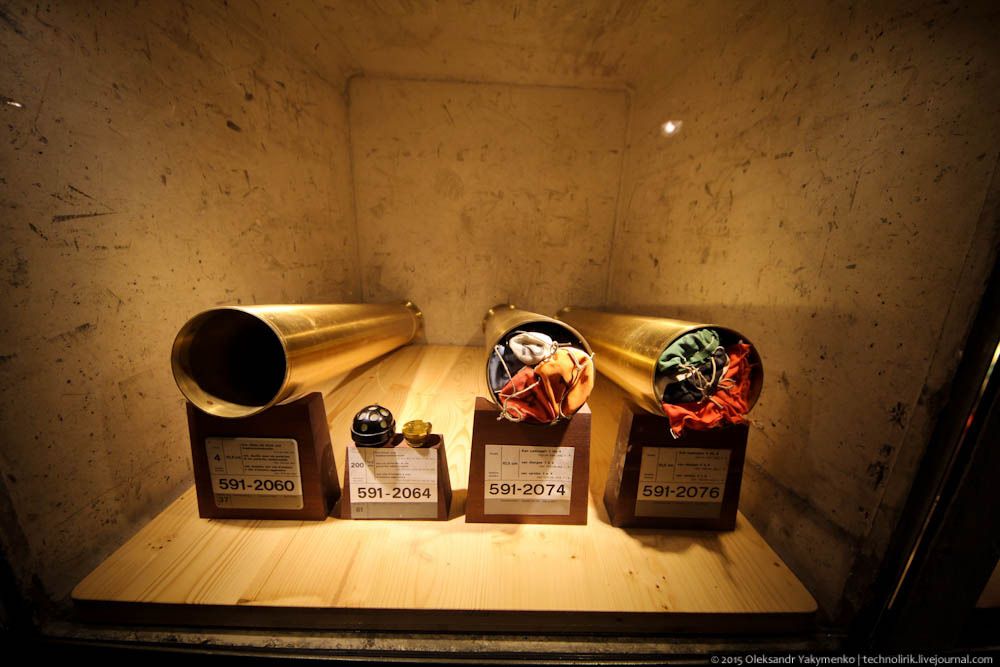

39. Гильзы с непонятными тряпками внутри.

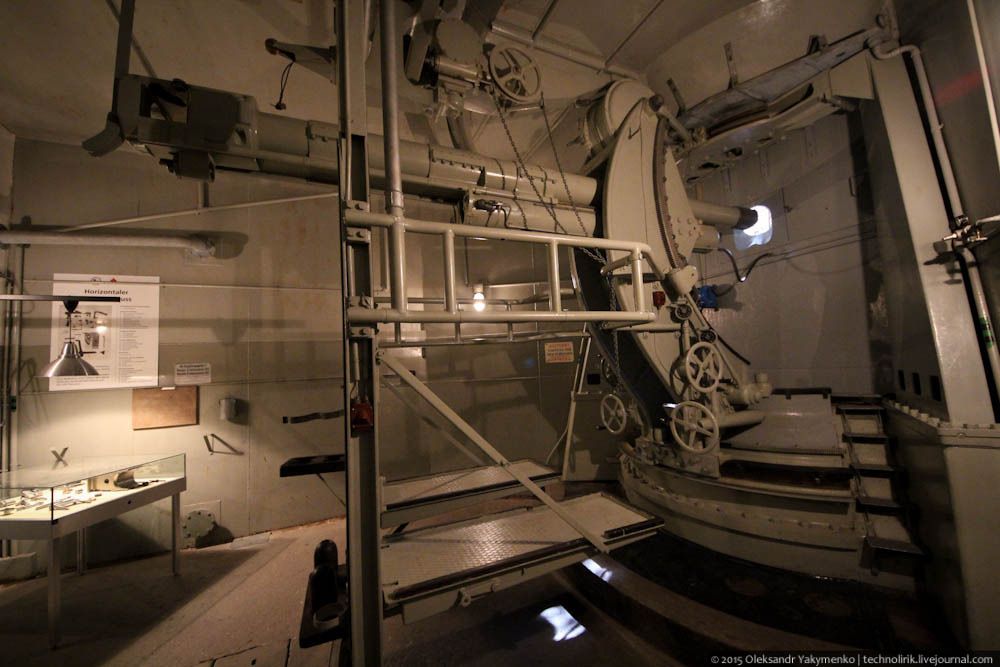

40. Поднимемся наверх и осмотрим одно из двух орудий крепости.

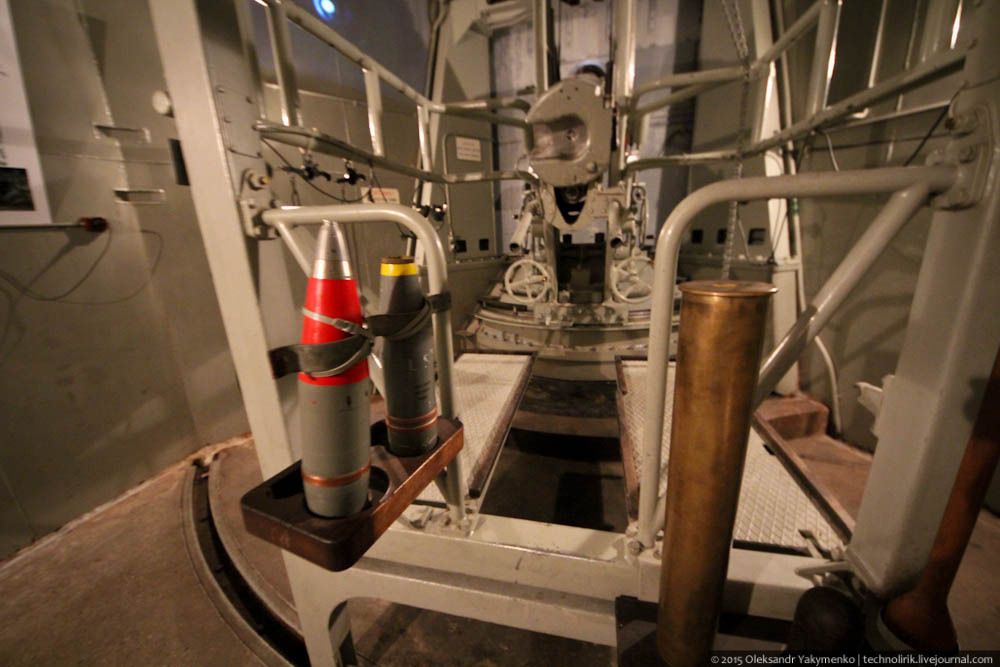

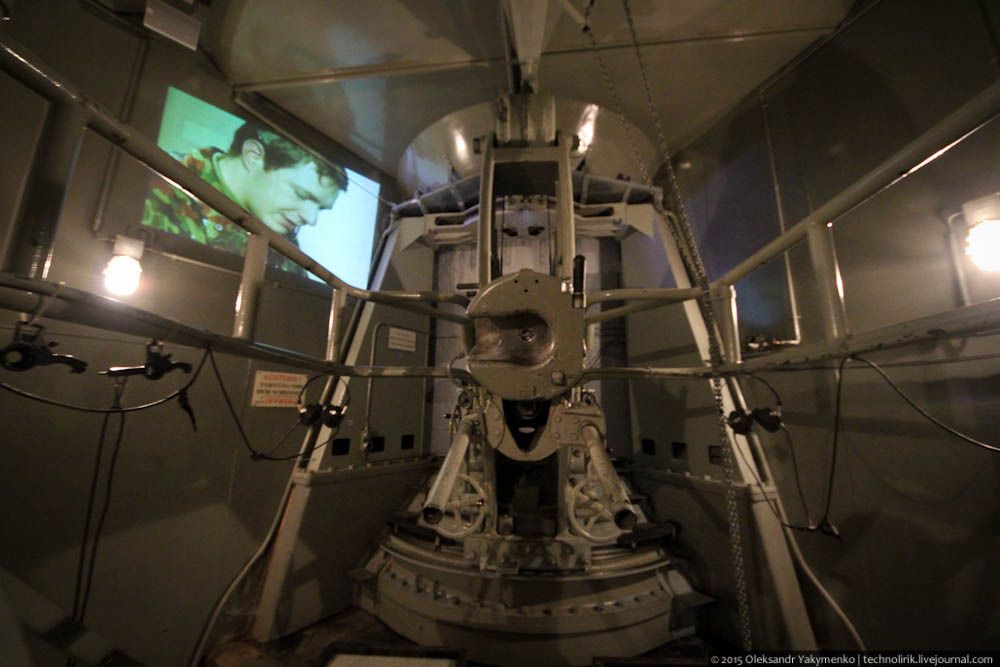

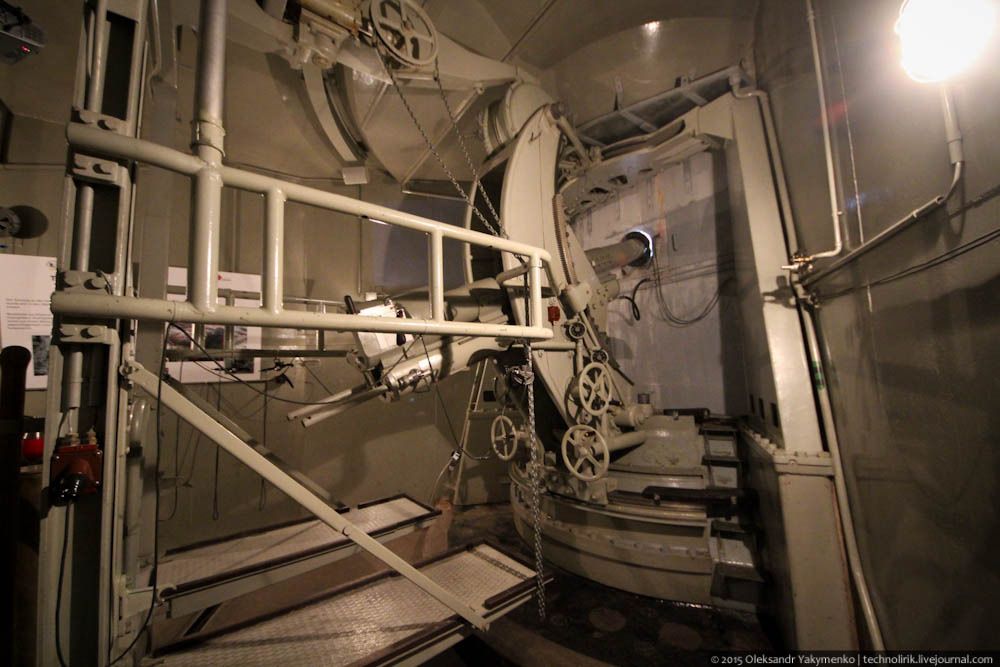

41. Две артиллерийские 10,5-см пушки «Silvia» и «Lukrezia» составляют ядро крепости. Изготовлены они были в Швейцарии по шведской лицензии корабельных орудий и получили индекс 39L42. Дальность стрельбы пушек составляла 17 километров с высокой точностью стрельбы и 22 километра с низкой. Таким образом пушки могли доставить снаряды через вершины горного перевала, оставаясь совершенно неуязвимыми для артиллерии противника. Скорострельность орудий составляла 6 выстрелов в минуту.

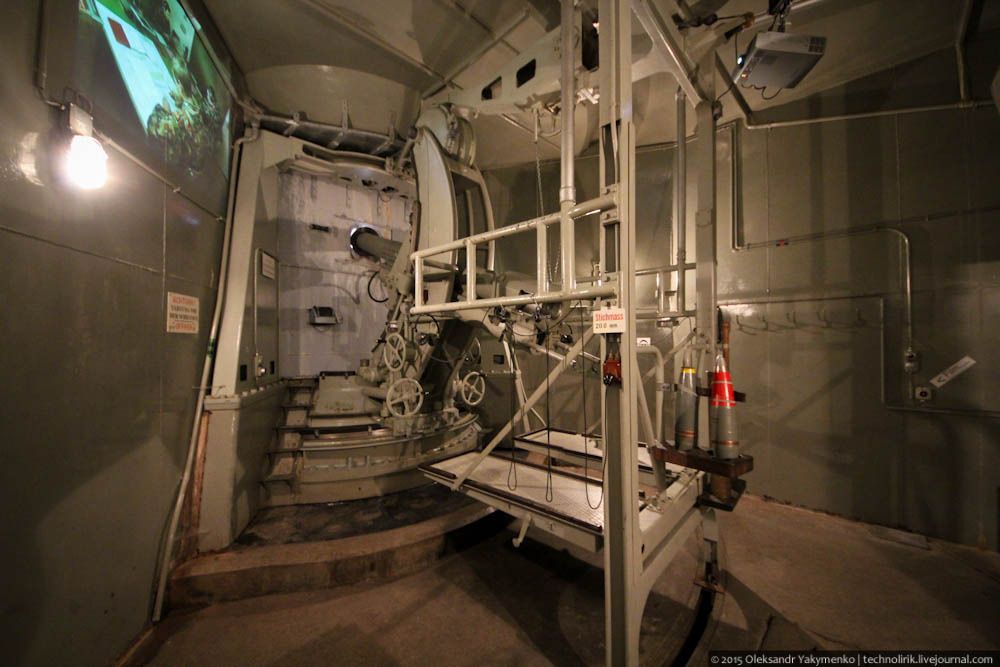

42. В центре кадра подъемник для доставки снарядов с нижнего уровня. В правом углу столик, на котором производилась сборка снаряда. При сборке учитывался тип снаряда и количество взрывчатого вещества, загружаемого в боеголовку, а также количество пороховой смеси от которой зависела дальность стрельбы. Также было несколько типов взрывателей, как моментально взрывающихся так и с задержкой.
В этом каземате тоже находился проектор, демонстрирующий видео того, как осуществлялась подготовка к стрельбе. Очень наглядно показан процесс:
43. Каждое орудие обслуживалось командой, состоящей из 9 человек. Помимо этого, требовались дополнительные солдаты для постоянной подвозки снарядов, гильз и взрывателей с основного склада.

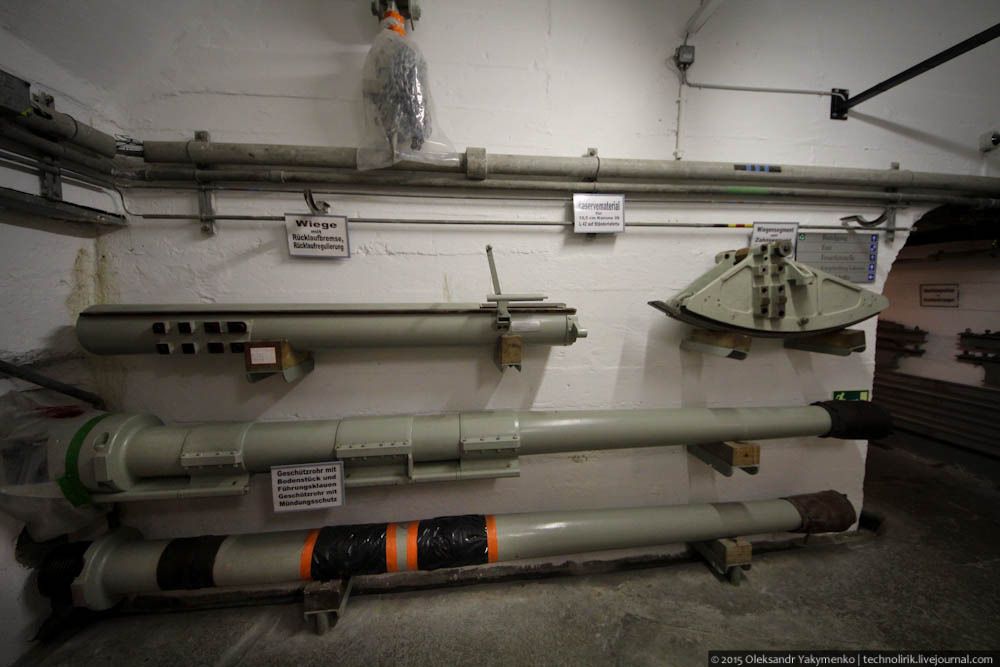

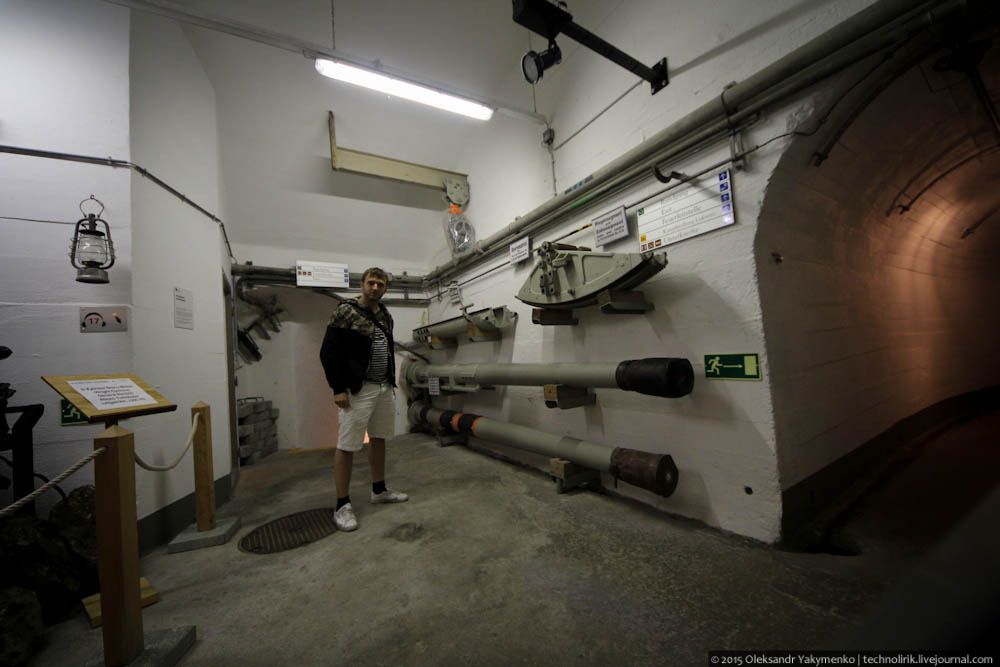

44. Во время военного положения с октября 1940 по 8 мая 1945 года обоими пушками было выстрелено в рамках учений 732 снаряда, всего же до вывода крепости из эксплуатации в октябре 1995 года было произведено 10425 выстрелов.
45. В реальных боевых действиях швейцарские крепости никогда не участвовали.

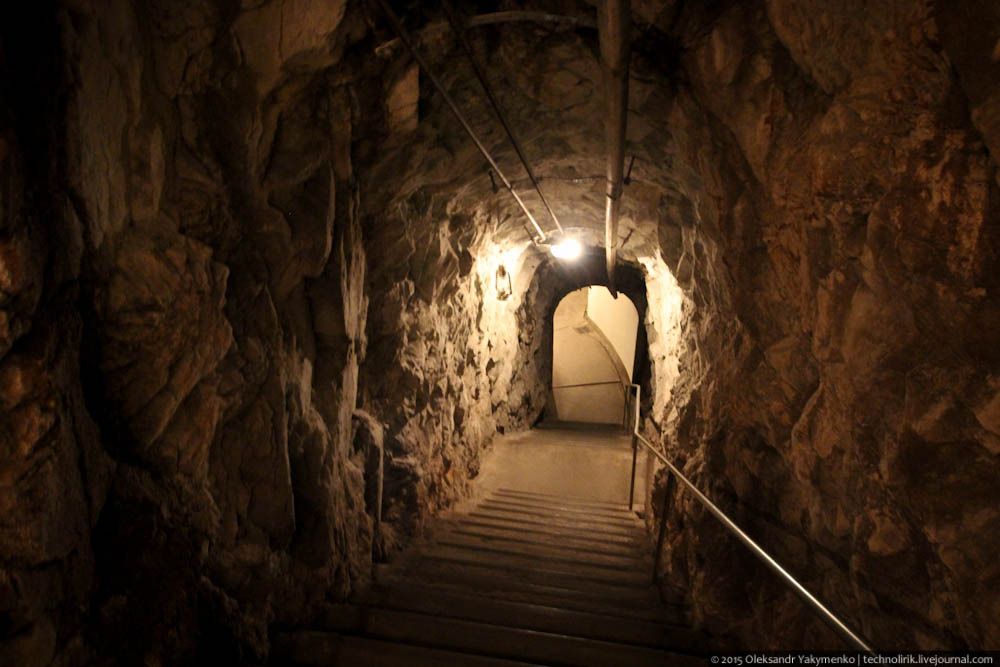

Видео стрельб:

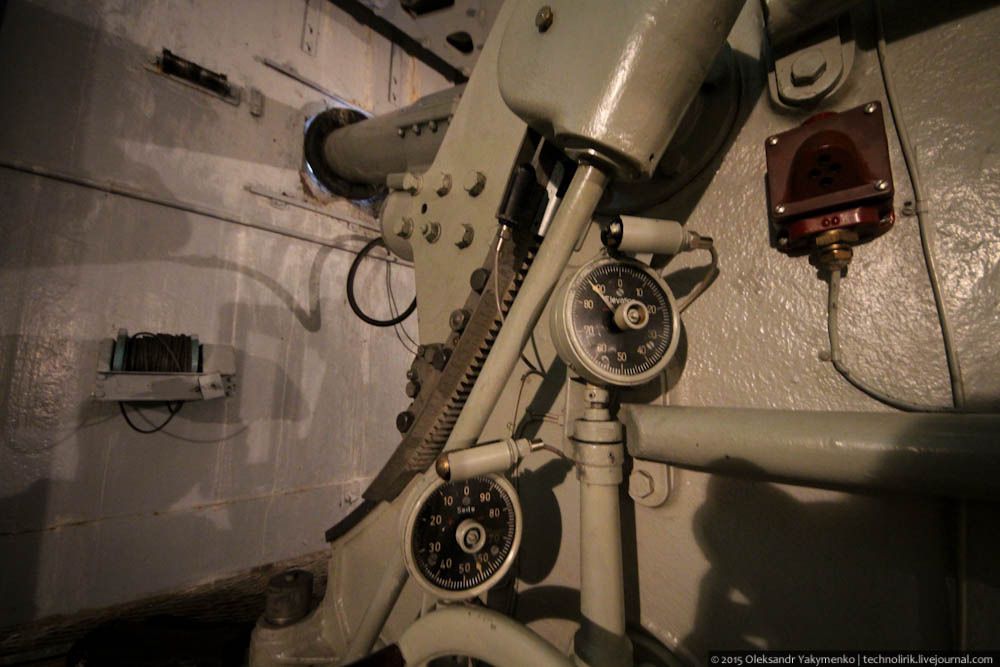

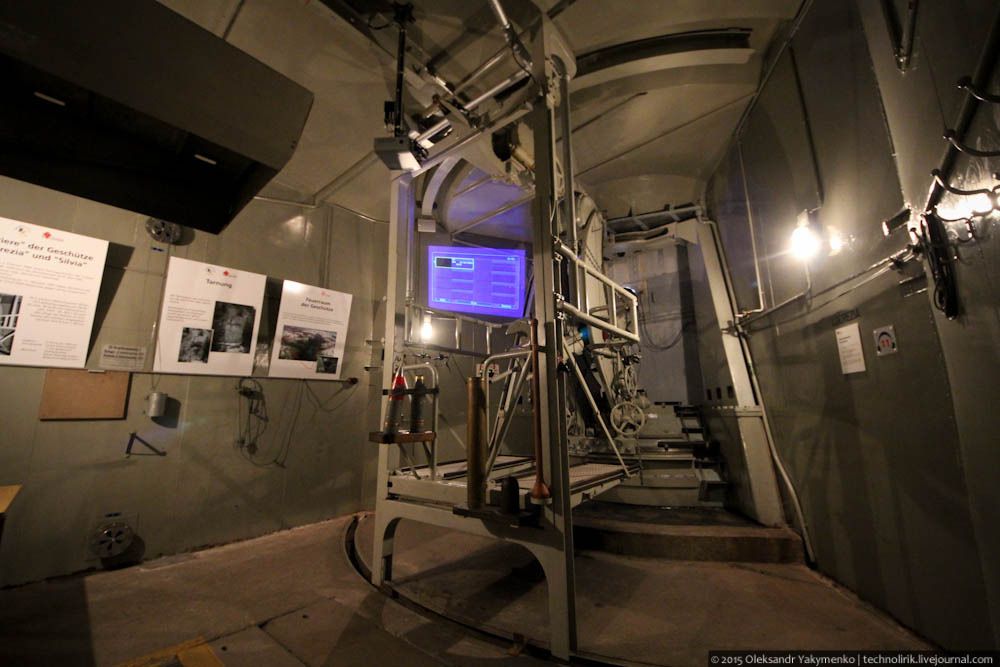

46. Приборы, отображающие угол наклона и угол поворота ствола.
47. Внутри каземата я был совершенно один и не мог нарадоваться такой свободе: крутил ручки поворота ствола, менял угол наклона и вообще чувствовал себя ребенком, забытым в отделе игрушек. Сколько я посетил музейных объектов подобного типа за последние годы, но такой свободы, как тут я не встречал ни разу!
48. Наигравшись вдоволь крутилками и рычажками, возвращаюсь на нижний уровень каземата…
49. … и продолжаю прогулку по лабиринтам объекта.

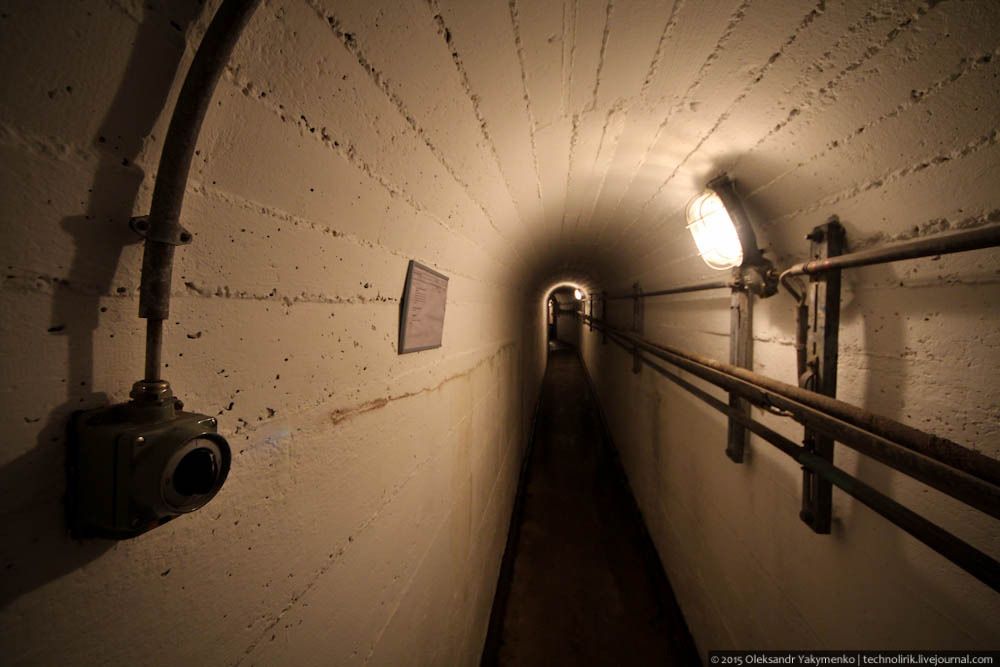

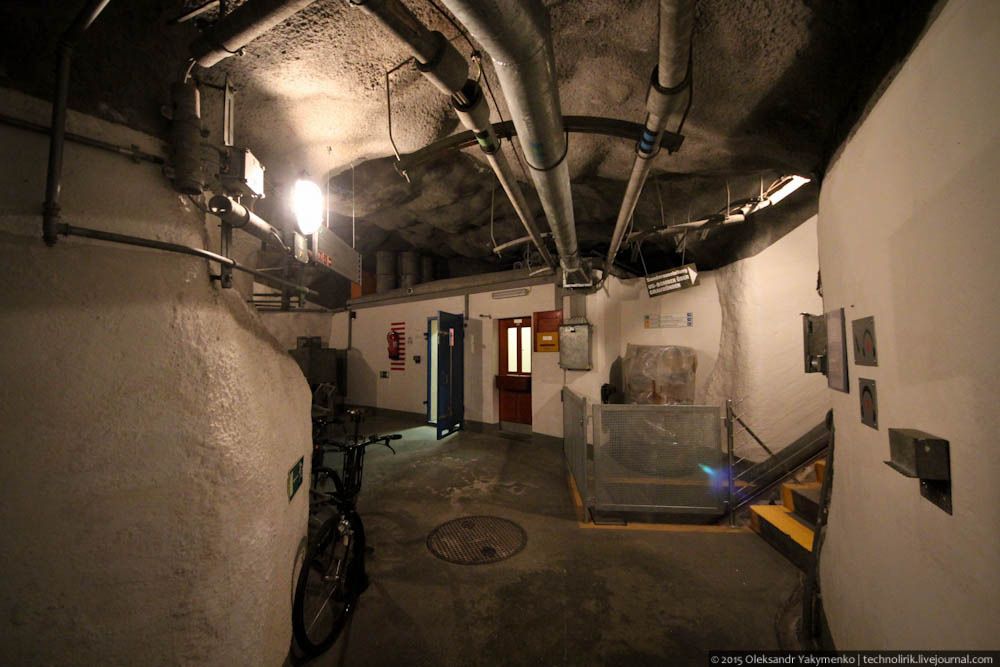

50. Вскоре потерна приводит меня к большому залу с высокими потолками.

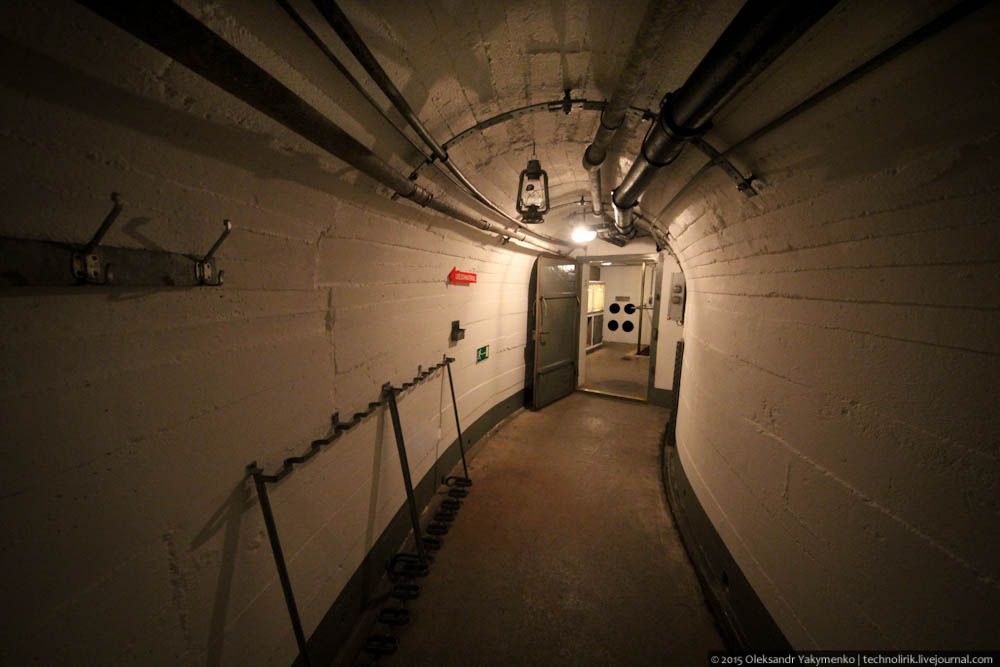

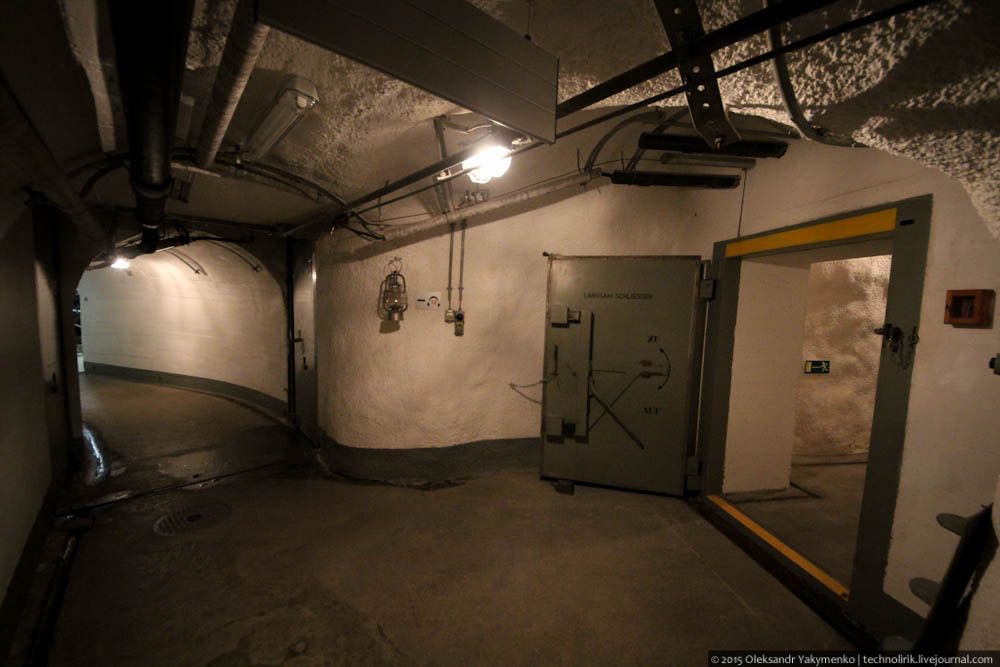

51. Отсюда в разные стороны расходятся несколько потерн. Потерна, что в правом углу снимка ведет к казармам и сектору обеспечения.

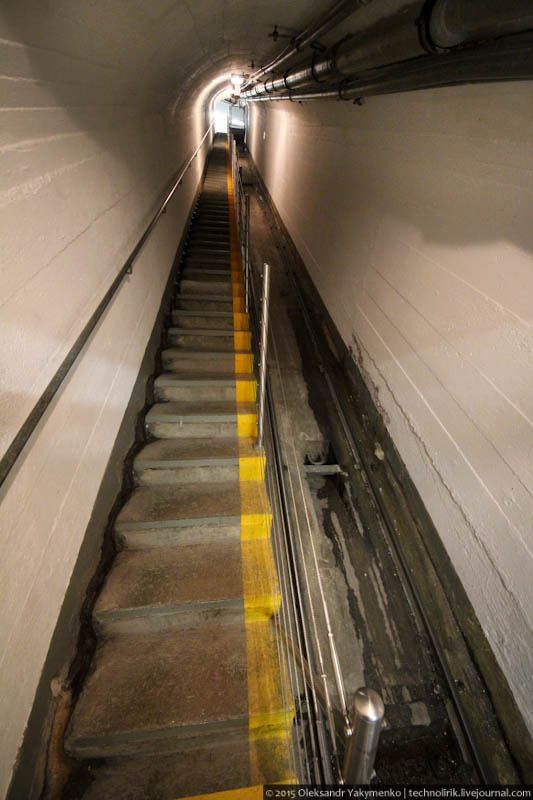

52. Слева находится наклонная лестница, ведущая ко второму боевому блоку. Прямо расположен один из двух главных оружейных складов крепости, в которых хранился боезапас на 10 000 артиллерийских снарядов и множество другой амуниции.

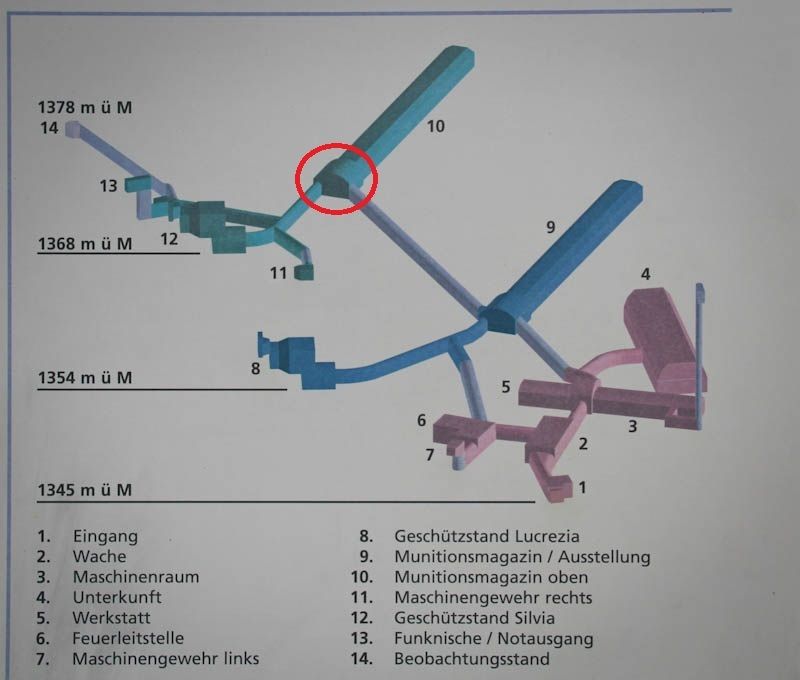

Вот это место на карте:

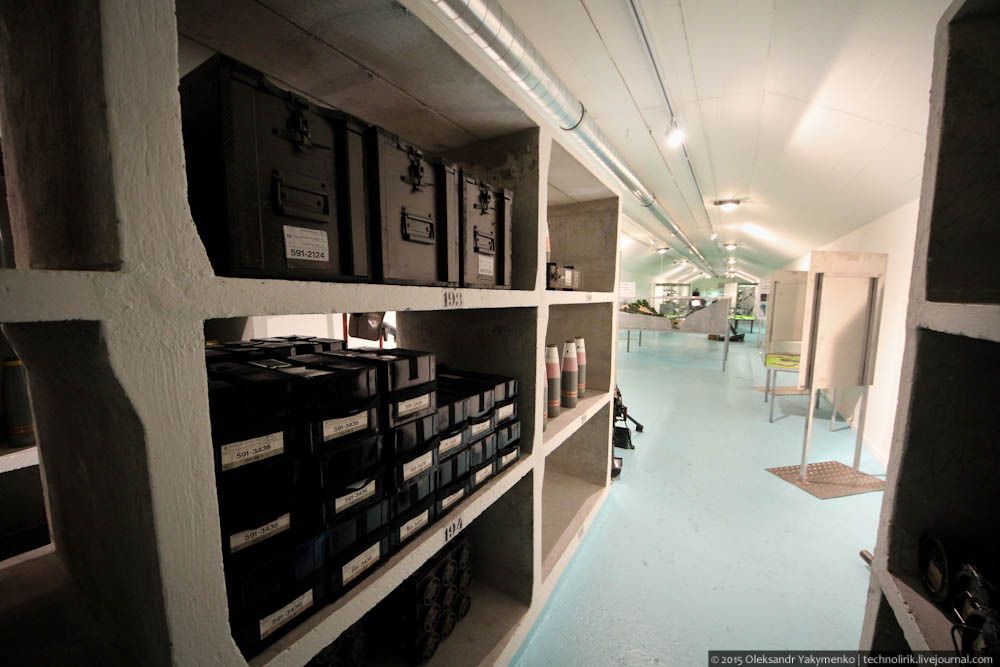

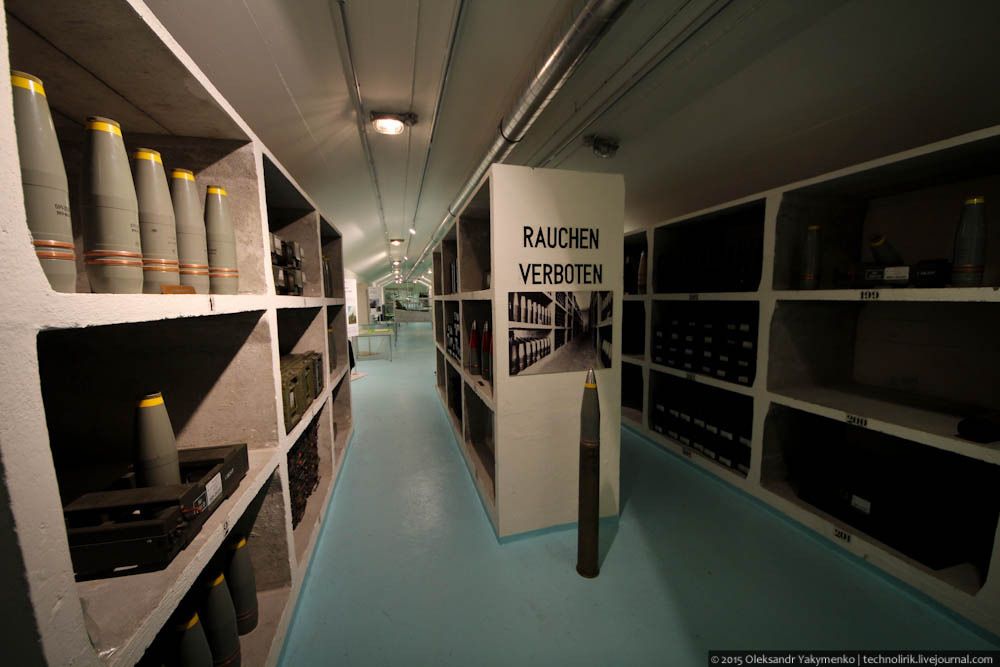

53. Внутри склада расположены стеллажи со снарядами и прочими боеприпасами.
54. Изначально подобные стеллажи занимали все складское помещение, но с тех пор, как крепость стала музейной, тут оставили лишь несколько стеллажей, а на остальной территории разместили оружейную экспозицию.
55. Снаряды можно потрогать в руках, взвесить, покрутить. Кайф!

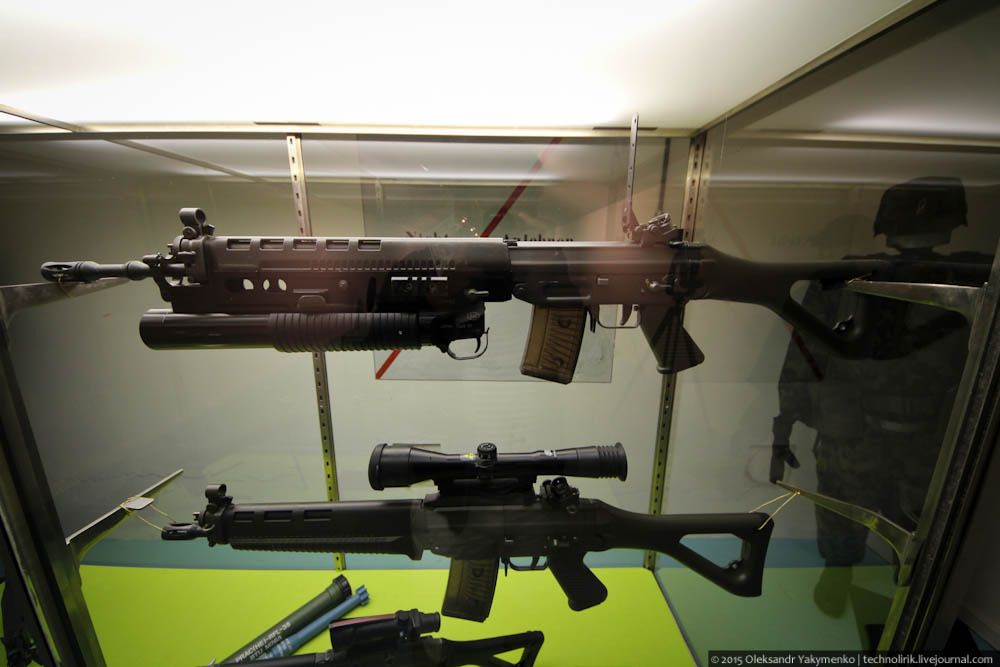

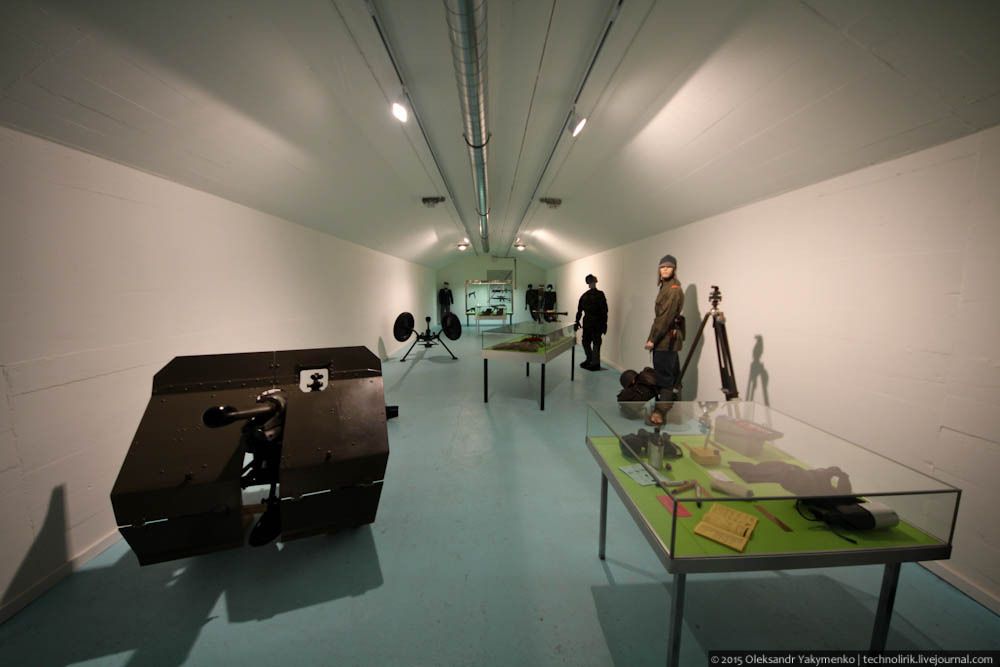

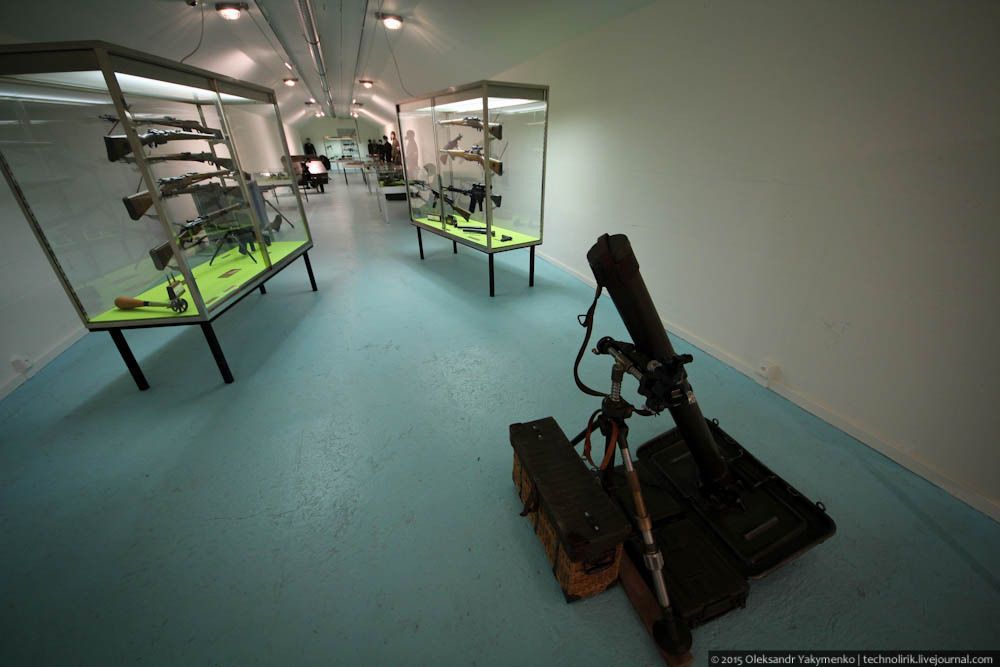

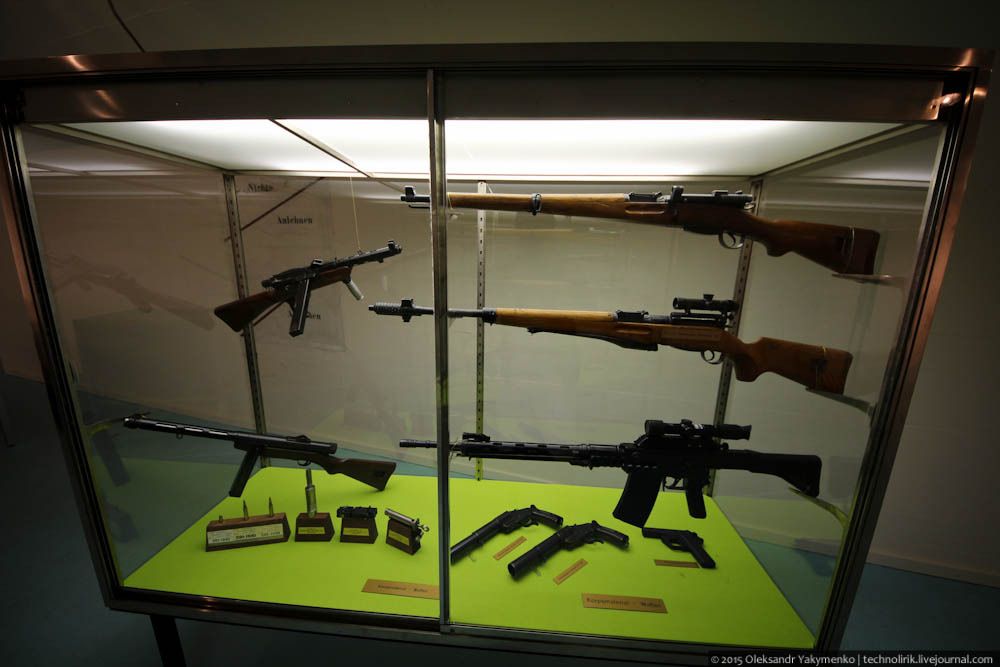

56. Оружейная экспозиция тут небольшая и отображает как ретро- так и современное вооружение швейцарской армии.
57.
58.
59. Многие стволы узнает каждый любитель военных шутеров.
60. Артиллерийские склады — самые объемные помещения крепости. После узких коридоров и потерн, клаустрофоб может в этом месте вздохнуть свободно.

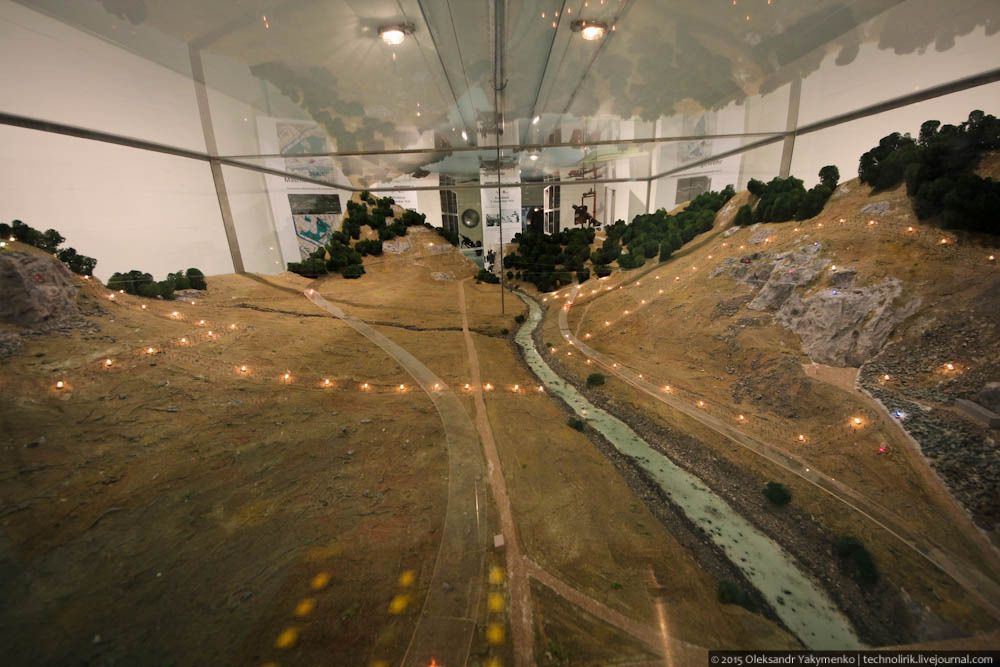

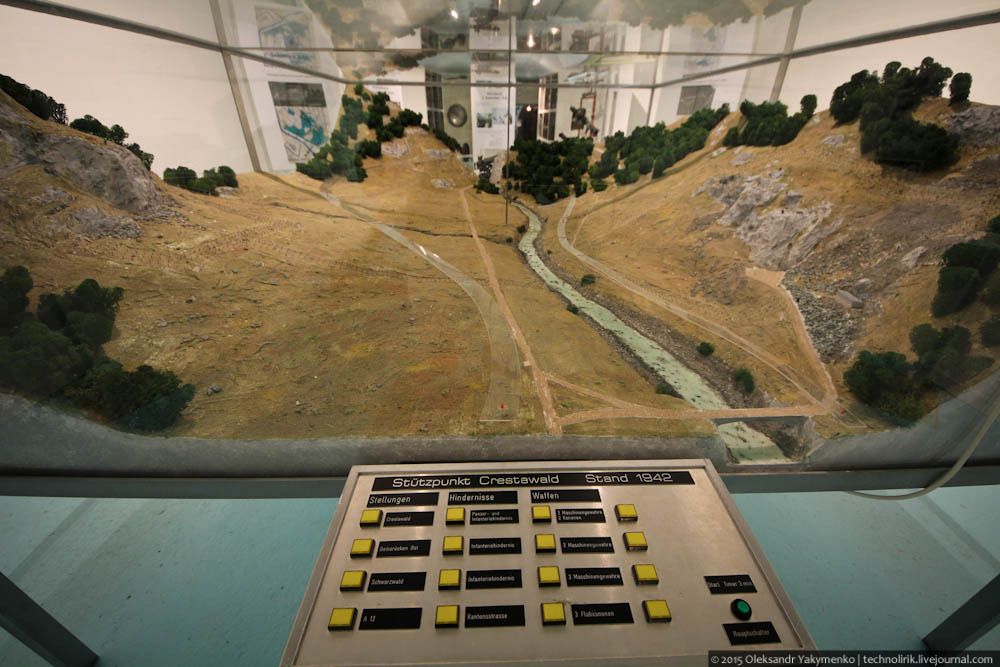

61. Швейцарцы не перестают удивлять — в складском помещении был выставлен макет укрепрайона, к которому относилась крепость Креставальд. Нажав на соответствующую кнопку, можно подсветить танковые и противопехотные заграждения, артиллерийские позиции, точки ПВО и прочие элементы укрепрайона по состоянию на 1942 год.
62. Вот, например, ряды противотанковых заграждений,
63. А вот и сама крепость. Огоньками подсвечены пулеметные точки объекта. Также можно заметить тройной периметр, опоясывающий сооружение со всех сторон.

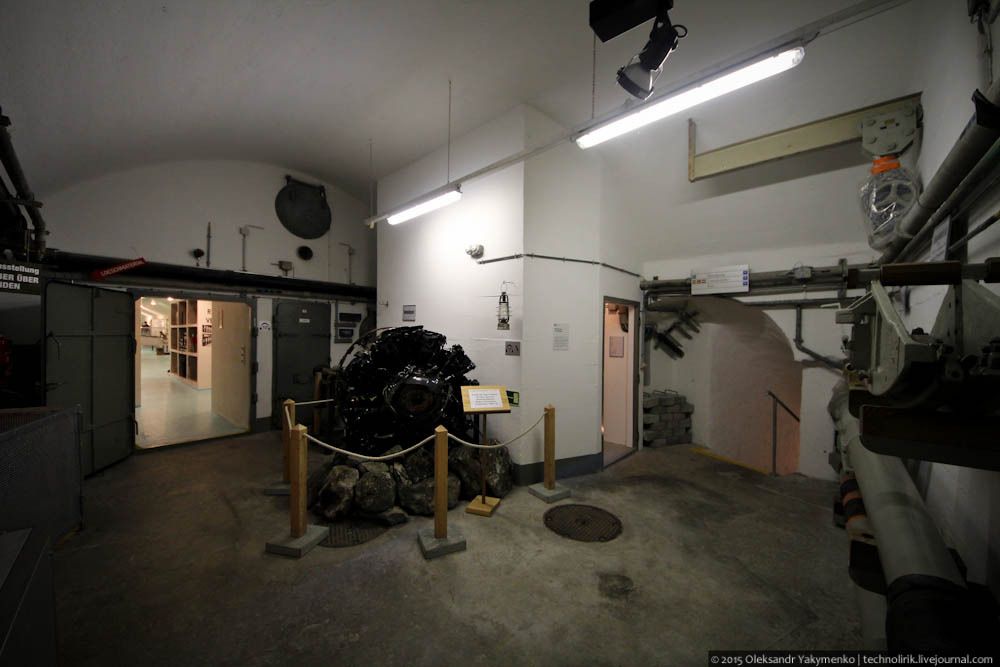

64. Возвращаюсь в коридор с потернами. Штуковина слева в кадре — остов мотора сбитого над Граубюнденом американского бомбардировщика В-17.

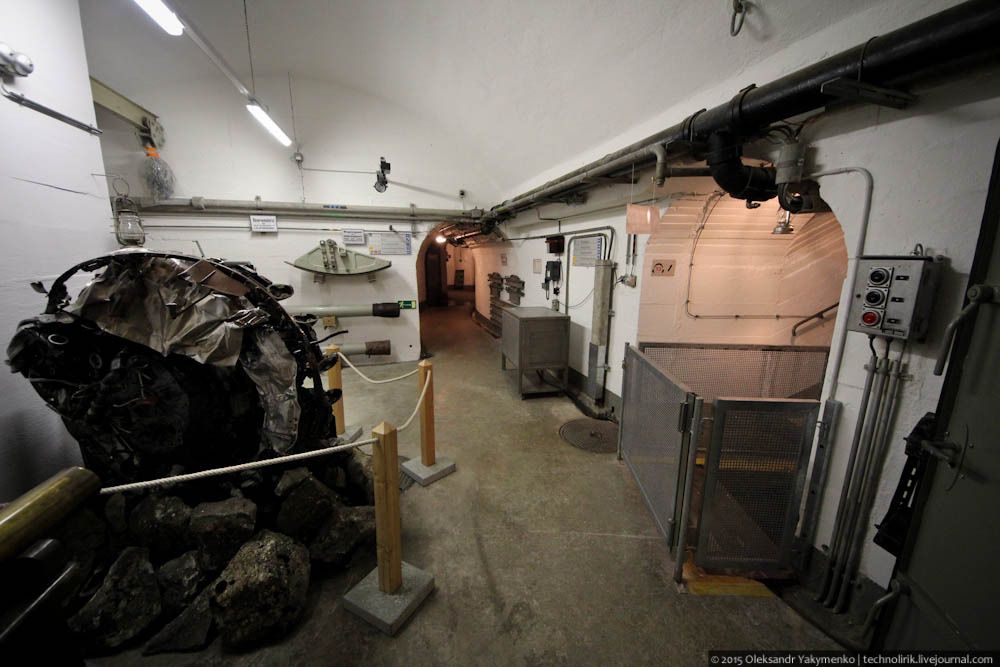

65. Тут же расположены запасные стволы для артиллерийских орудий крепости.
66. Для масштаба:
67. Поднимаюсь по наклонной потерне на следующий уровень крепости, на котором находятся еще один артиллерийский и пулеметный казематы а также еще один склад боеприпасов.
68. Потерна также оснащена подъемником для доставки амуниции на склад.

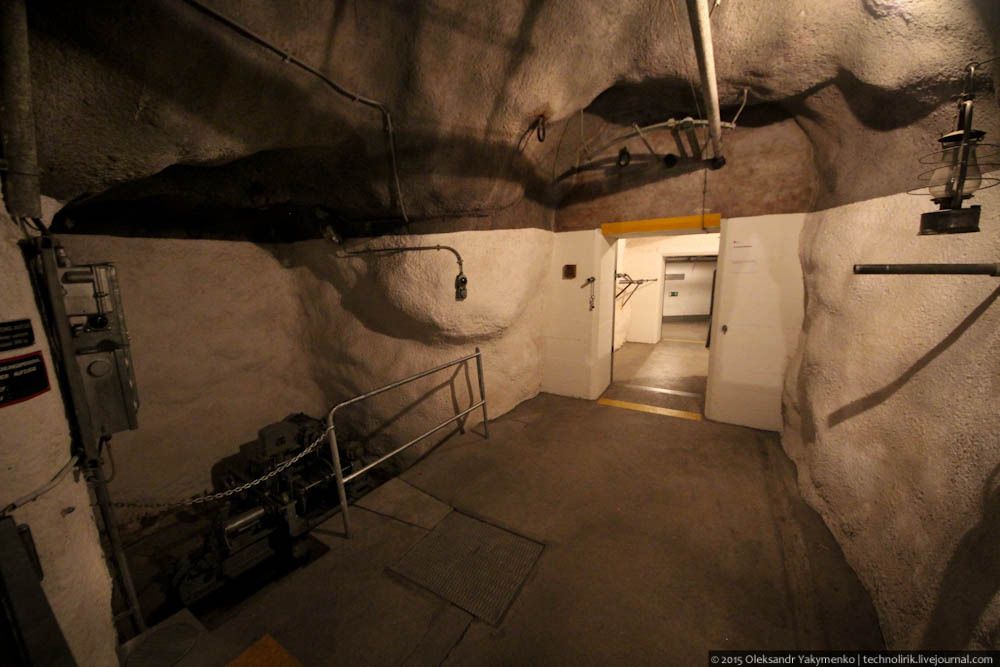

69. Потерна заканчивается еще одной площадкой, аналогичной нижней, тут тоже находится вход в склад и потерна, ведущая к боевым казематам. Также тут экспонируется остов мотора от сбитого В-17.
Вот это место на карте:

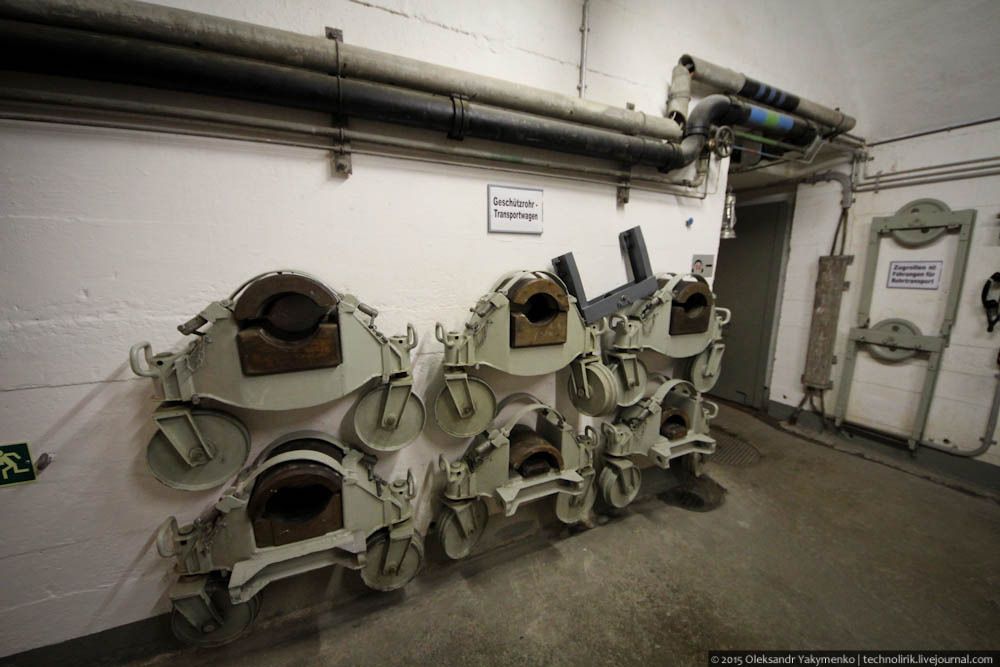

70. Тележки для транспортировки стволов к орудиям в случае потребности в замене. Каждый ствол был рассчитан на 5000 — 8000 выстрелов, после чего его следовало заменить. При помощи этих тележек и лебедки осуществлялась транспортировка стволов по рельсам подъемника. Процедура эта довольно сложная и занимала несколько дней.

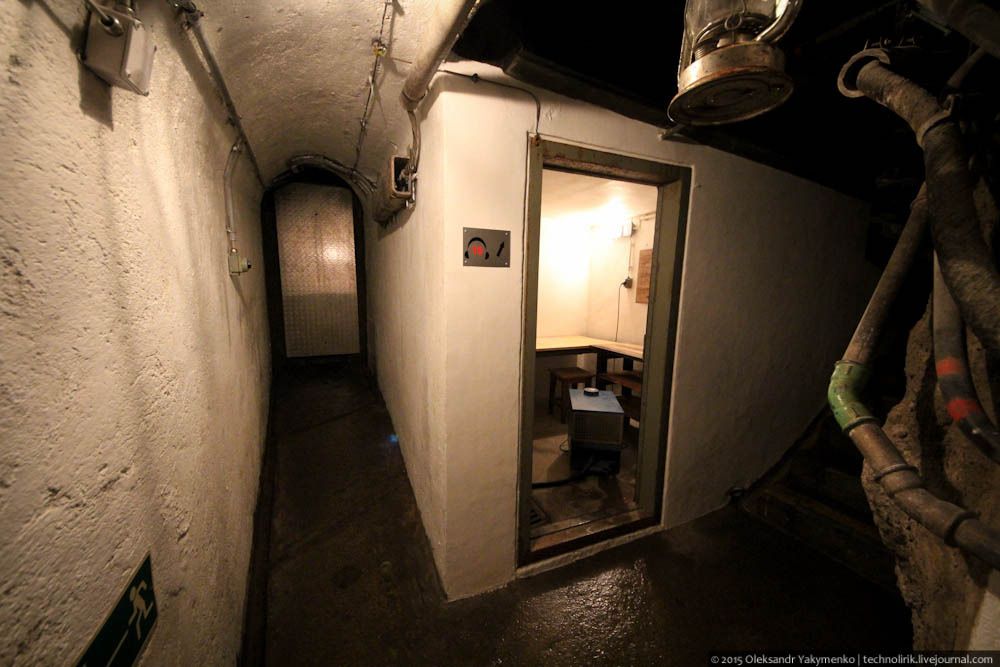

71. Рядом со складом на верхней площадке находится помещение, которого не было на нижней — тут находился морг, в котором тела погибших в ходе боевых действий солдат можно было хранить некоторое время до тех пор, пока не появится возможность вывезти их наружу.

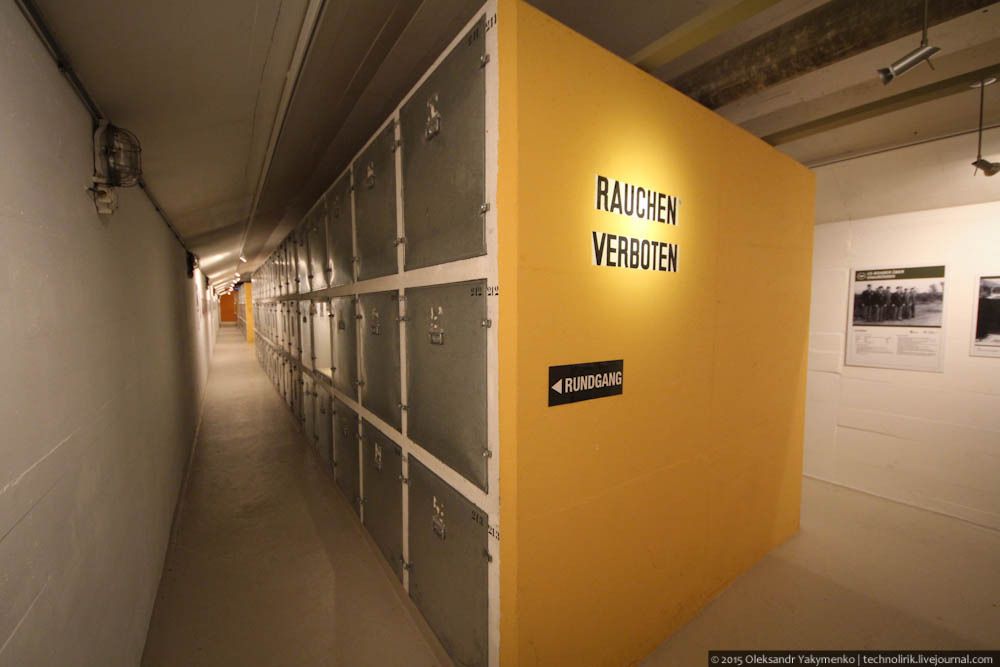

72. Тела погибших хранились в мешках с хлорной известью для того, чтобы обеспечить их длительное хранение. Так как крепость не принимала участие в боевых действиях, это помещение не было востребовано никогда.

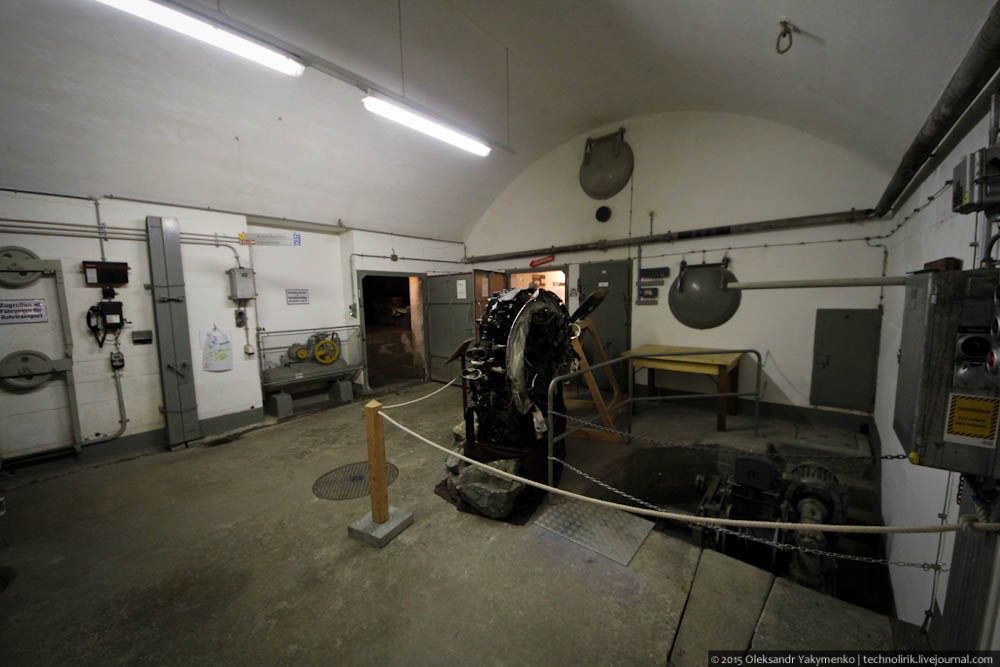

73. Склад на этом уровне сохранен полностью в оригинальном состоянии. Во всю его длину тянутся многочисленные стелажи с ячейками для хранения снарядов. Такая форма хранения была выбрана после детонации снаряда в одной из подобных крепостей, где следом за одним снарядом сдетонировал весь боезапас, что повлекло многочисленные жертвы. С тех пор складские помещения в целях повышения безопасности были перестроены и снаряды хранились в подобных бетонных ячейках.

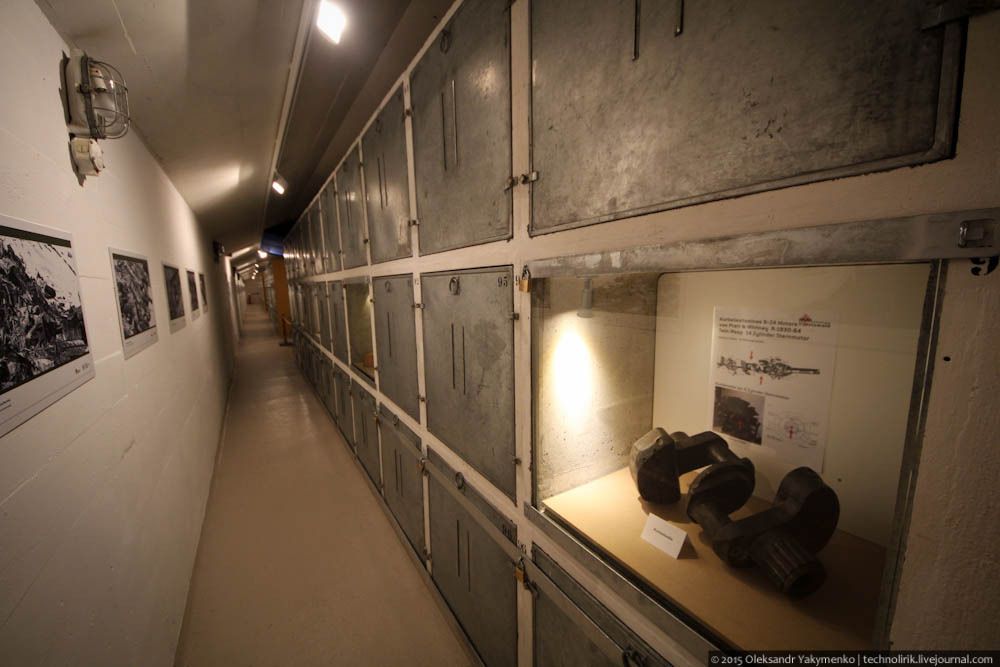

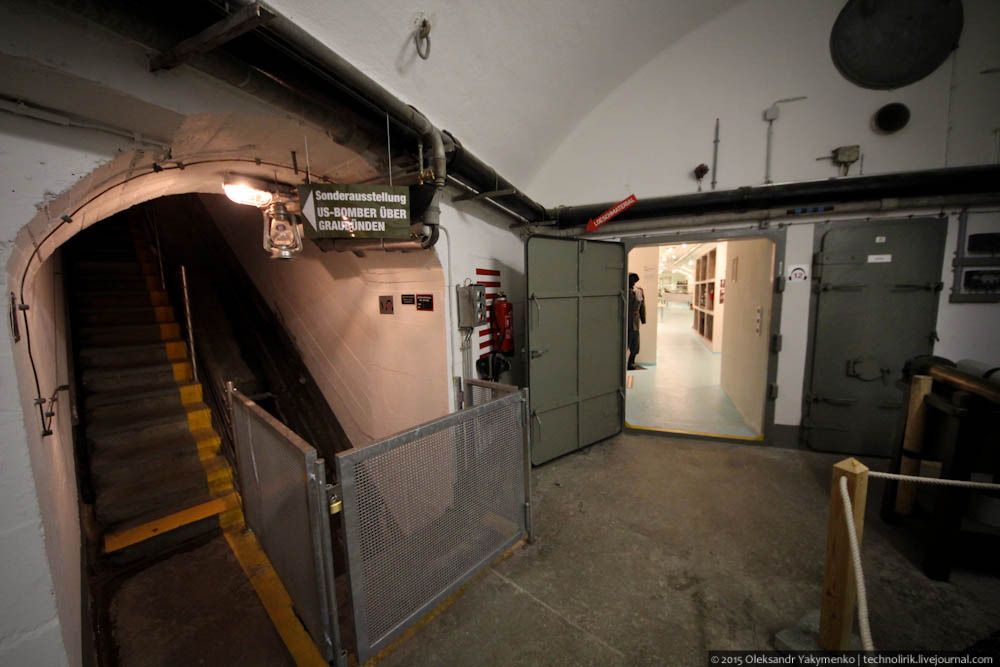

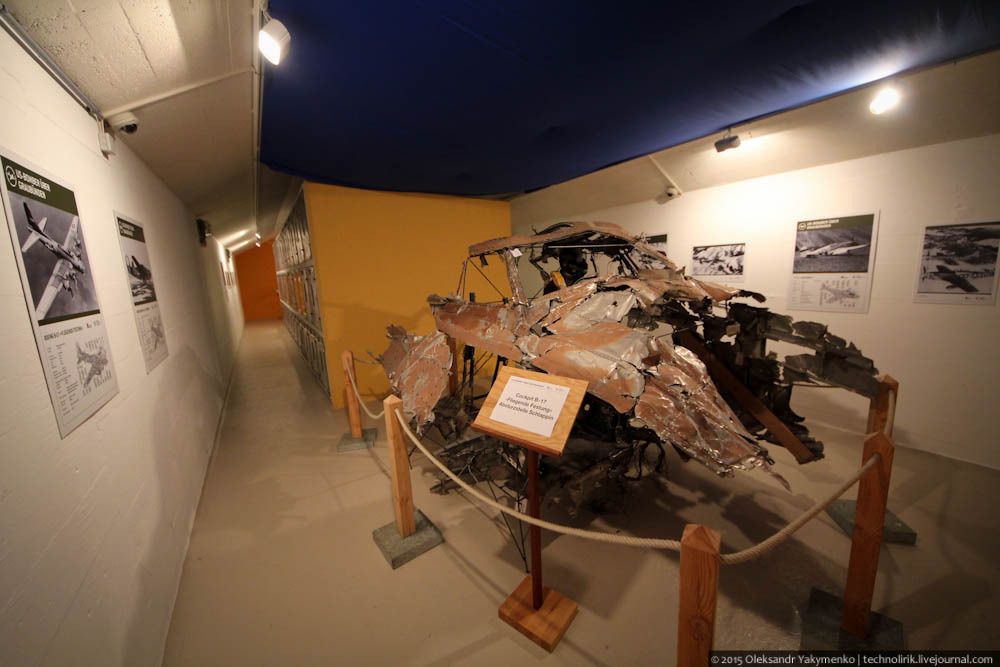

74. Сейчас тут расположена экспозиция, посвященная упавшим в кантоне Граубюнден американским бомбардировщикам В-17.
75. «Летающие крепости» во время войны летали бомбить южную Германию со стороны северной Африки или Италии. Бывало, что их подбивали в южной Германии и экипажи пытались дотянуть до нейтральной Швейцарии, чтобы там выпрыгнуть из подбитой машины с парашютами. Несколько таких бомбардировщиков упало в кантоне Граубюнден и их остатки экспонируются в разных частях крепости.
76. Покидаю склад и направляюсь к следующему артиллерийскому орудию.
77. По пути встречаю узкое ответвление от основной потерны.

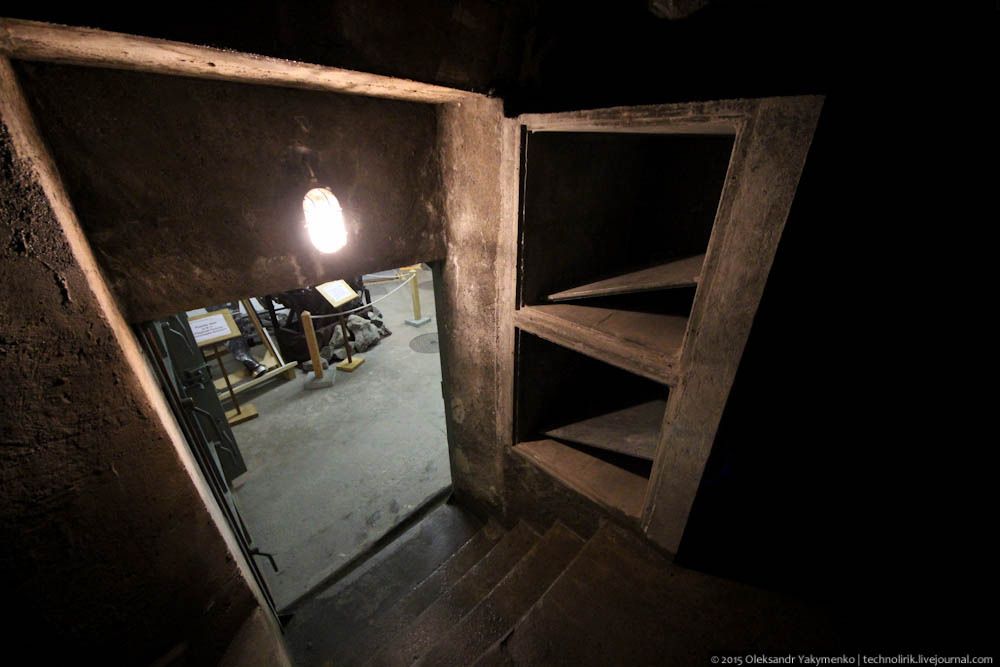

78. Которое приводит меня к небольшому подсобному помещению. Слева на рисунке виден лаз аварийного выхода из объекта, справа находится лестница, ведущая к наблюдательному пункту — самой высокой точке крепости.

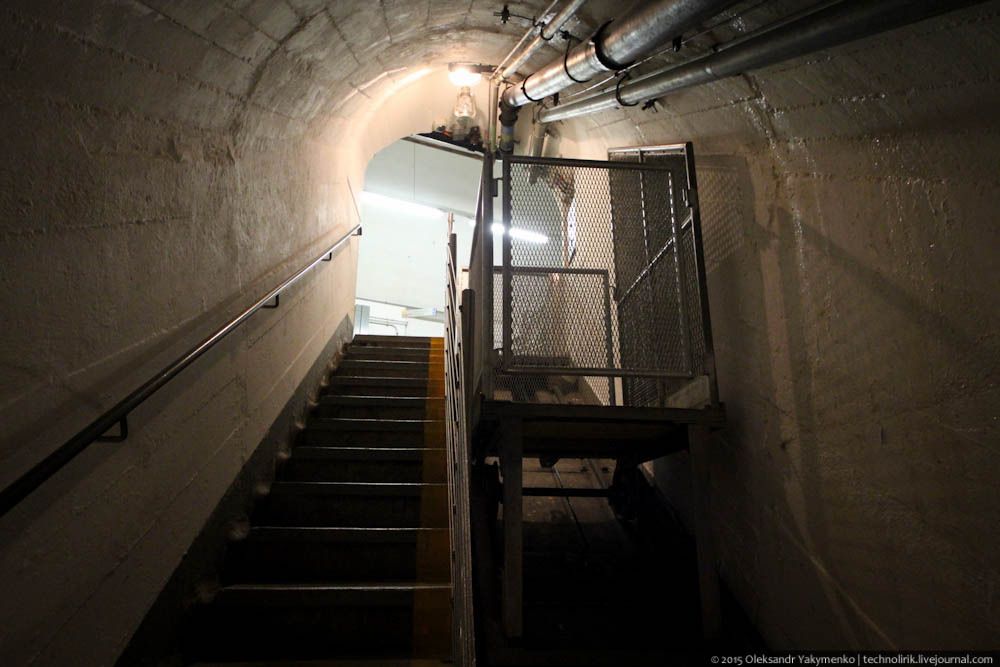

79. Лестница аварийного выхода.

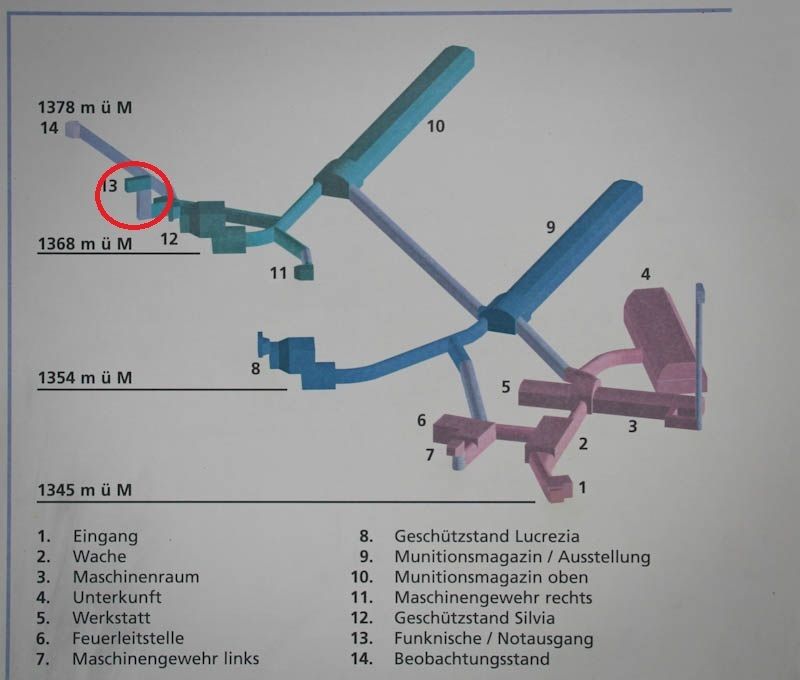

Вот это место на карте. Аварийный выход обозначен цифрой 13, рядом находится наклонная потерна, ведущая к наблюдательному пункту 14.

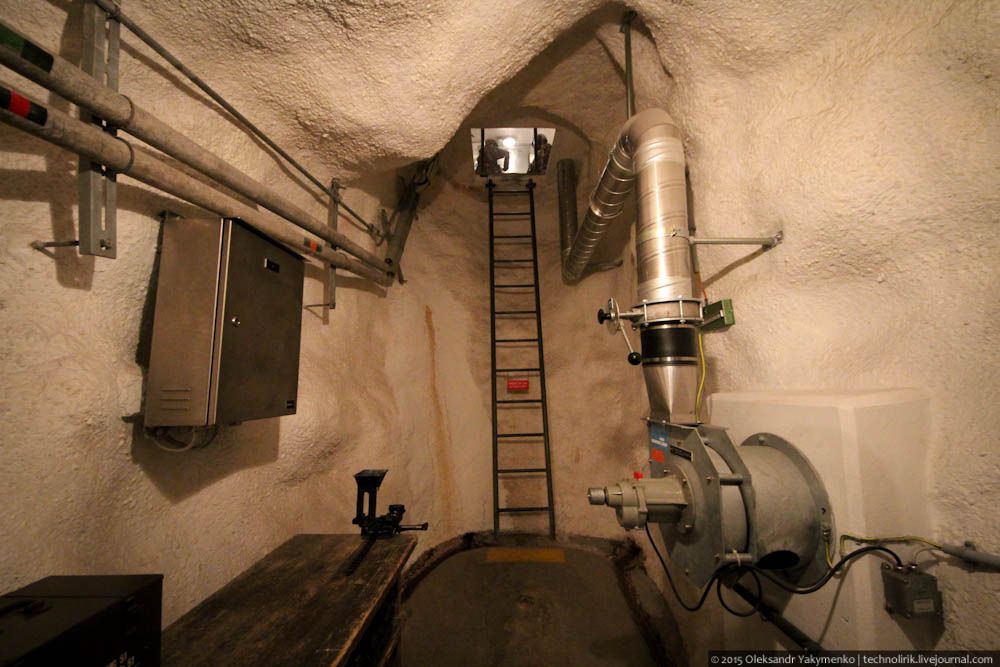

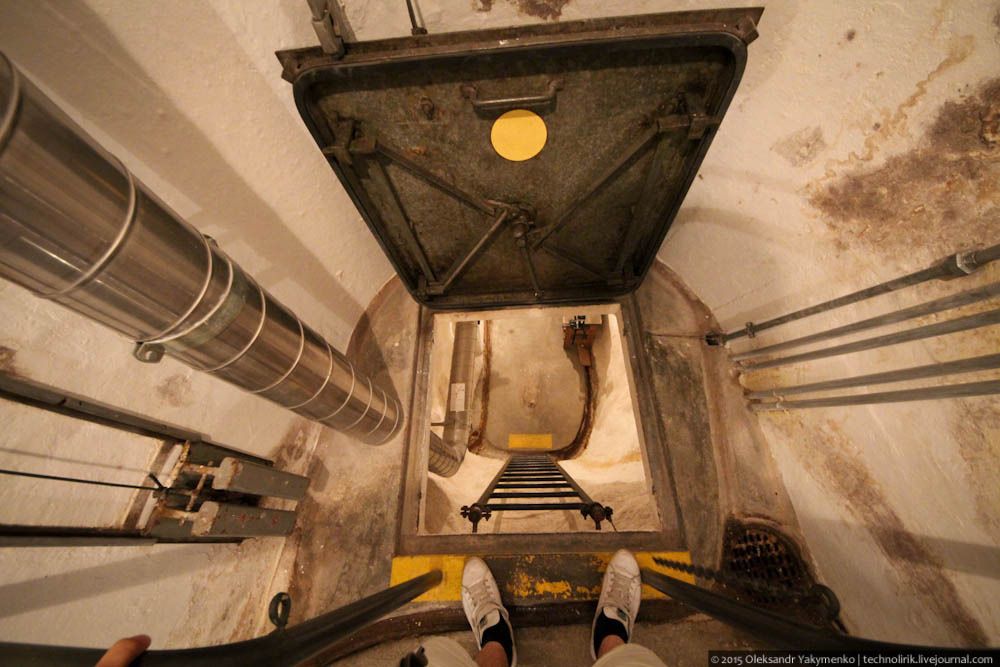

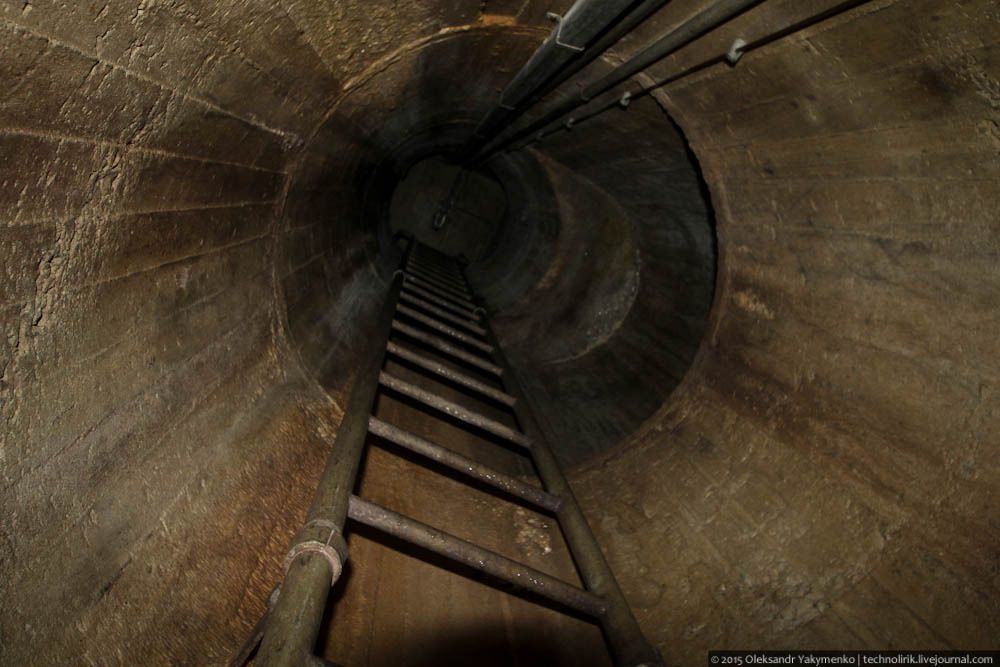

80. Доступ в наблюдательный пункт осуществляется по вертикальной лестнице через люк.
81. Сам наблюдательный каземат представляет собою пустое двухуровневое помещение, на верхнем уровне которого расположены две амбразуры, которые могут быть использованы как для установки оптических приборов так и автоматического оружия.
Лучше всего об устройстве этой части крепости расскажет видео, снятое мною по пути от главной потерны до наблюдательного пункта:
82. Атмосферная наклонная потерна, ведущая к наблюдательному пункту.
83. Возвращаюсь в основную потерну и через пару десятков метров попадаю во второй артиллерийский каземат с орудием «Сильвия».

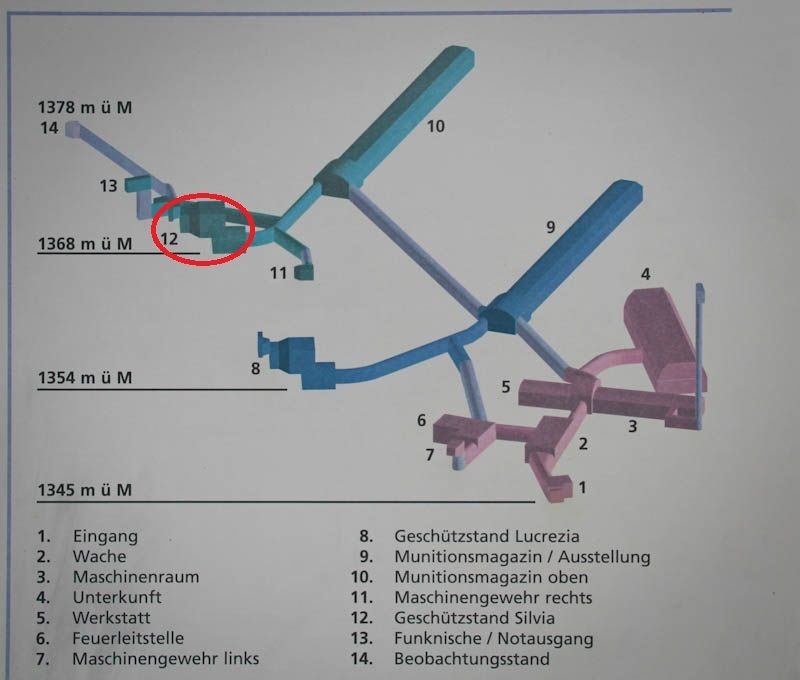

Вот это место на карте:
84. Тут все аналогично первому каземату, только крутилки управлением ствола заблокированы.
Снял видео для наглядности:
В видеофрагменте можно увидеть маскировочную сеть снаружи крепости. Маскировкой орудия обзавелись лишь в 1950-х годах.

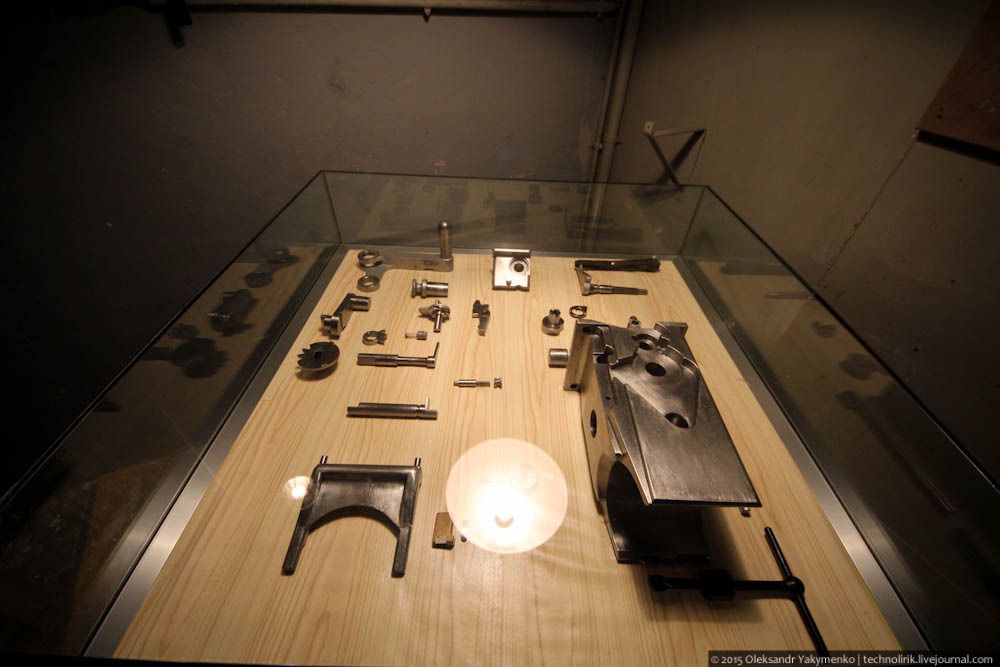

85. Инструмент для сборки снарядов.

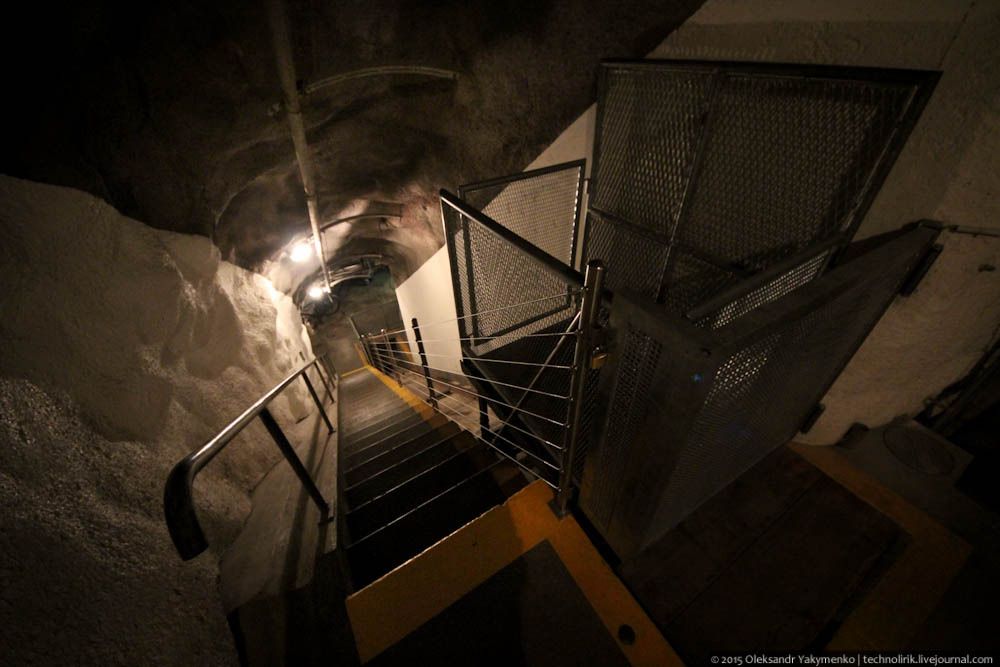

86. Рядом со входом на нижний уровень артиллерийского каземата расположена лестница, ведущая ко второй пулеметной точке.
87. Преодолеваю небольшой подъем…

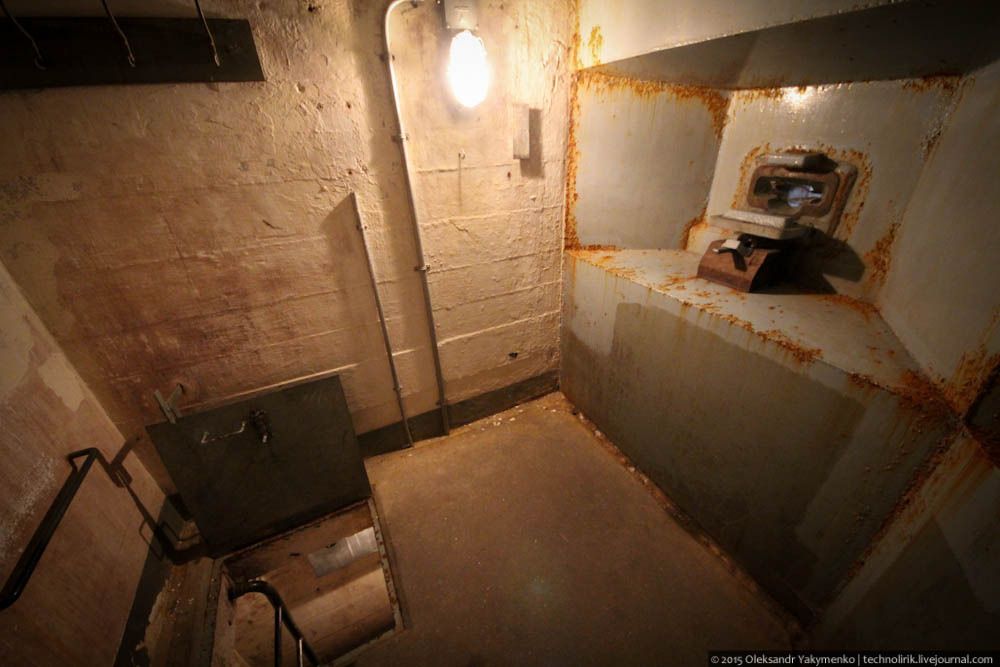

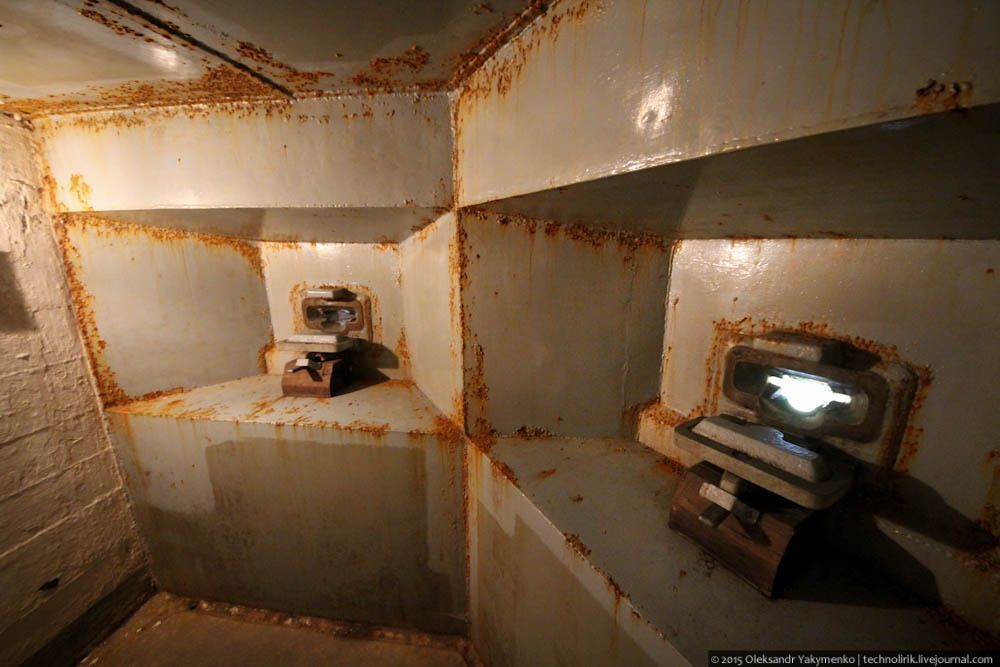

88. … и вот я внутри пулеметного каземата.

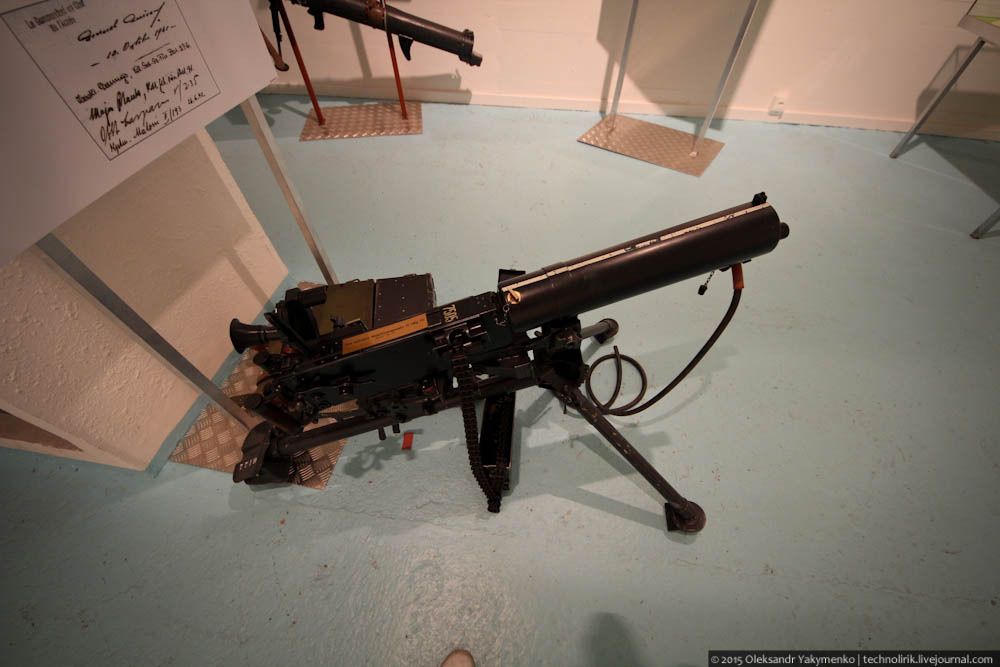

89. Он аналогичен первому, только тут вместо инсталляции с солдатами есть свободный доступ к пулемету. Команда, обслуживающая пулемет, состояла из четырех человек: стрелка, помощника стрелка, солдата подающего боеприпасы и наблюдателя-корректировщика огня, который мог находиться как внутри крепости, так и снаружи, и сообщающего команды стрелку посредством проводной связи.

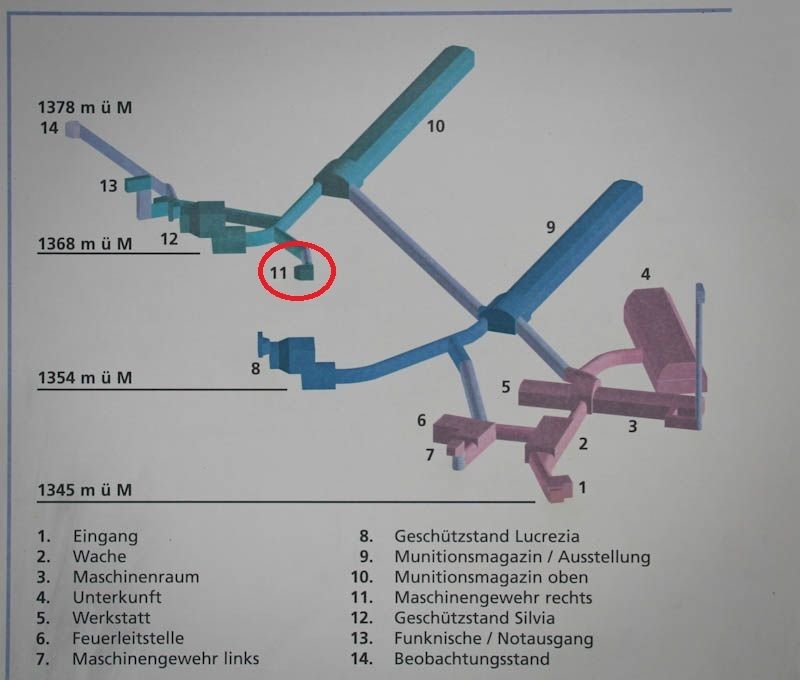

Обозначил и эту локацию на карте:
В случае плохой видимости или ночью, когда использование оптики было невозможно, пулеметчик мог вести огонь при помощи панорамной картины местности, по которой перемещался указатель, соединенный со стволом пулемета и повторяющий его перемещения.
Пользуясь тем, что тут можно было все крутить и трогать, снял еще одно видео, снабженное моими радостными комментариями:
90. На этом обзор боевого сектора крепости закончен и я отправляюсь осматривать зону обеспечения объекта, рассказ о которой будет в следующем посте.
По пути снял два небольших видео для самых любопытных:
